20210422

20210425



대전 대화동에 있는 산업용재유통단지

일명 공구상가에 있는 스위치 판매할 것

같은 업체에 가서 몇 가지 리미트스위치들을

찾아보고, 필요한 것으로 구매를 해왔습니다.



리미트스위치는 다양한 형태와 가격도 생각보다

저렴했습니다. 자석스위치는 생각보다 비쌌고요.





포터2 윙바디에 스위치 역할을 할

리미트스위치 4개를 구매했습니다.

오늘 설치에서 실제로 사용한 것은 3개입니다.

가격도 2,000원씩이라 저렴했습니다.



윙바디, 탑차들이 일을 하다 보면,

정신없이 시동 걸고 출발했는데,

화물칸의 문이 열린 상태로 주행을

하는 경우가 생각 외로 자주 있습니다.

가로등, 가로수, 길가의 차량들을

문이 때려서 파손을 시킬 수 있고,

사람이 맞아서 다칠 수 있는

생각하기도 싫은 상황이 발생할 수

있는 것을 미연에 방지하고자 하는

그런 작업이 리미트스위치 작업입니다.

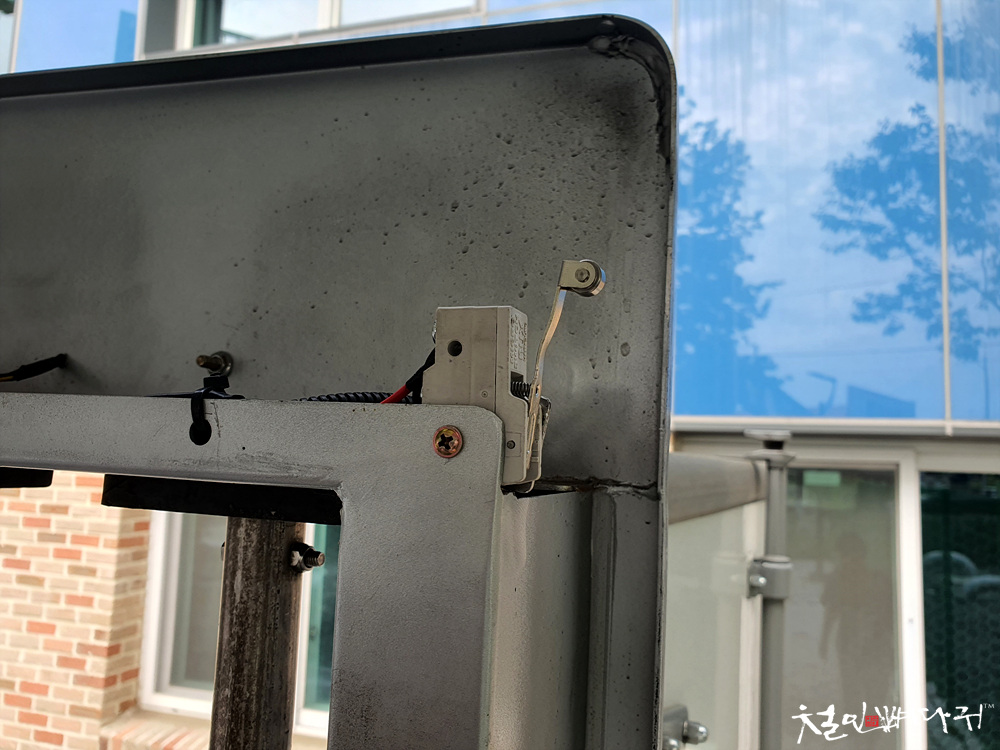

윙바디 뒷문 위쪽의 양쪽 끝에

리미트스위치를 각각 고정해주었고,



뒷문의 오른쪽 문에도 1개를 설치해줍니다.

리미트스위치는 마이너스(-)접지를

통해 스위치 역할을 하는 센서가 됩니다.



즉, 문이 닫혀있을 때는 차체로 연결된

마이너스 접지가 끊어져 있고,

문이 열리면 차체접지가 연결이 되어

운전석 쪽에 연결되어 있는 LED 등에

불이 들어오는 구조입니다.

.



[동영상] 리미트스위치 설치후 테스트

.



실내에 설치된 LED 등은

시동걸기 직전 키ON에서 작동하는

와이퍼휴즈에 플러스(+)전원을 연결해줍니다.

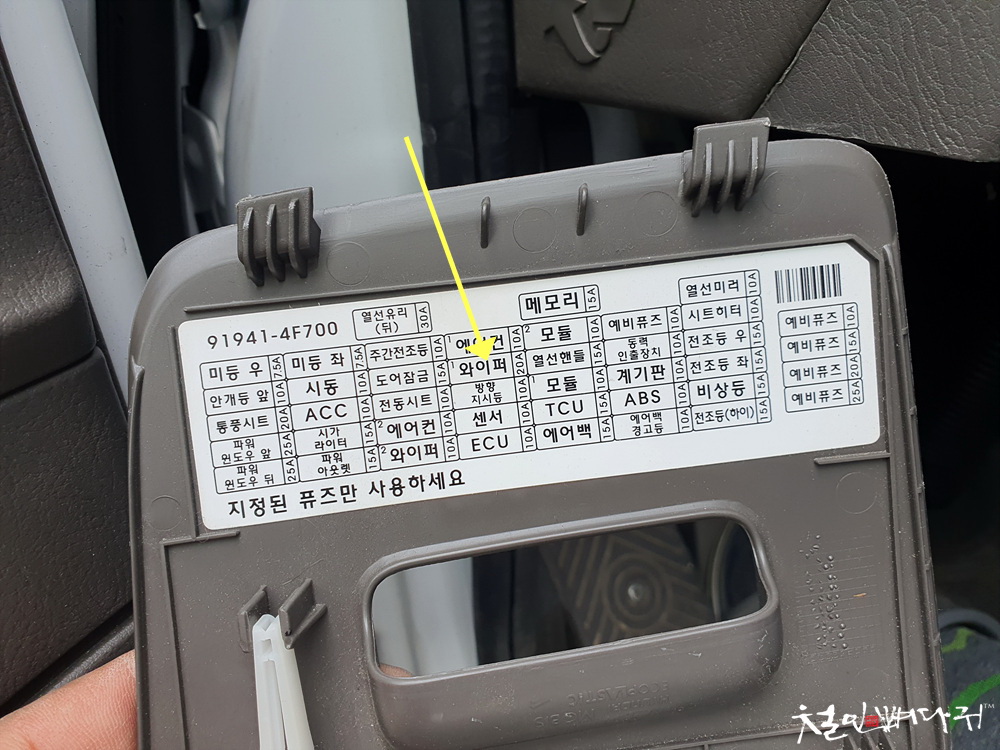

와이퍼휴즈의 위치는 휴즈박스 커버를

보고 찾고, 테스터기로 한 번 더 확인해줍니다.

휴즈 빼고, 키ON 넣고, 와이퍼 움직여봐도

확인이 가능합니다.

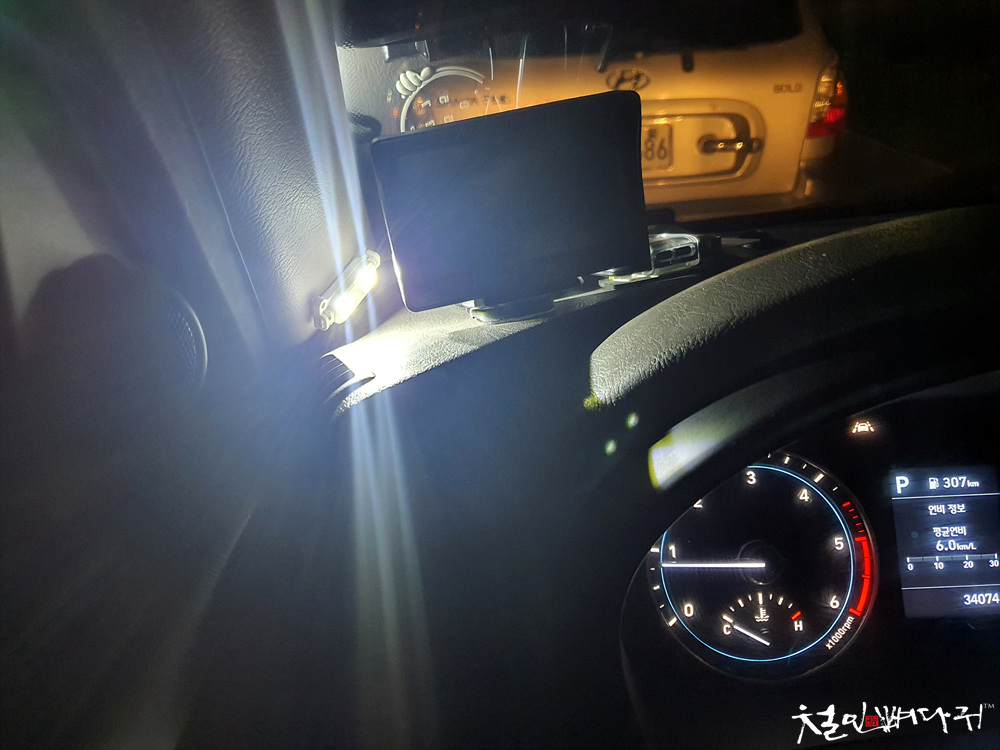

LED는 간판용 긴 것에서 잘라서

A필러 아래에 설치해주었습니다.



운행을 하려고, 차키를 넣고 시동을 걸게 되면

키ON 위치에서 작동하는 와이퍼휴즈에서 공급된

플러스(+)전기에 화물칸의 문들이 열리면,

리미트스위치가 연결이 되면서

운전석 실내에 설치한 LED에 불이 들어옵니다.

.



[동영상] 윙바디 화물칸

열림센서(리미트스위치) 작동테스트

.

20210425

차량 실내에서 화물칸 열림을

확인하는 LED램프의 변경과

최종 설치된 위치입니다.

예전에 사용할 곳 있을까 싶어서

구입했던 단발LED 매립형인데,

네비게이션 아래에 설치했고,

화물칸이 열려서 저 불이 들어오면

운전을 할 수 없을만큼 밝게 빛이 나옵니다.

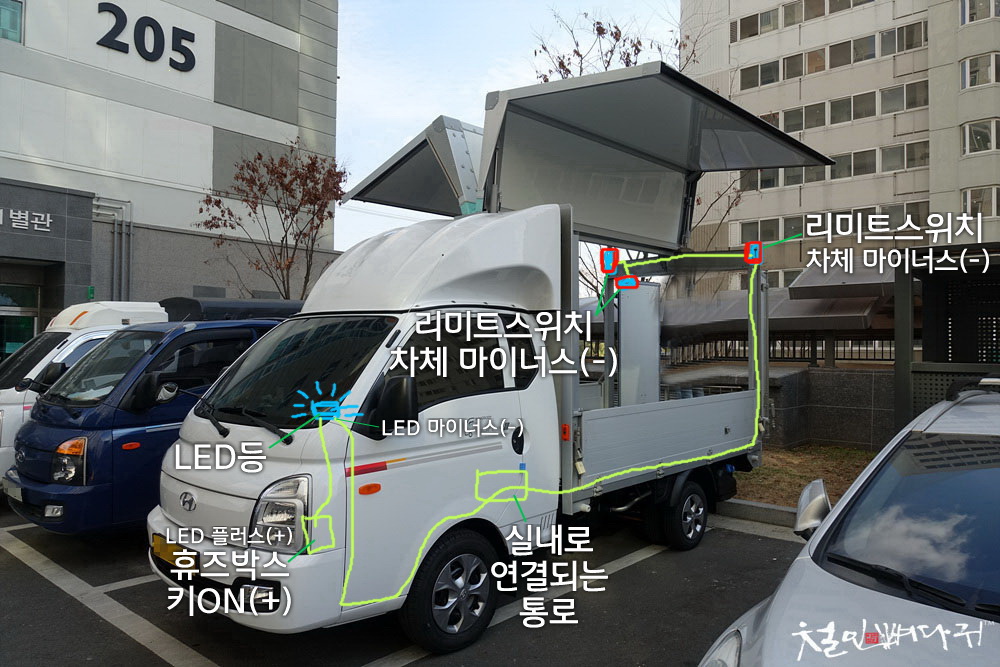

전체적인 작업을 사진 한장으로

표시하자면 사진과 같습니다.



한순간의 실수로 큰 사고가

될 수 있다는 것을 누구나 알고 있습니다.

알면 미연에 사고를 방지할 수 있는

방법을 찾아서 해결하면 됩니다.

리미트스위치 설치 작업을 통해

이제 화물칸 문 열고 운행할 일이

없어져서 저도 마음이 놓이고,

차주도 매우 만족하고 있습니다.
