20210303

20210306

조카가 타고 다니는 영업용 포터2 윙바디 차량에 오디오 교체 작업을 하게 되었습니다.

신차 구입할때, CD, USB, 라디오만 되는 1단 오디오가 내장되어 있었는데,





장거리 운행을 많이 하는 상황이다보니 블루투스 통화가 가능한 오디오가 있었으면 좋겠다는 생각에

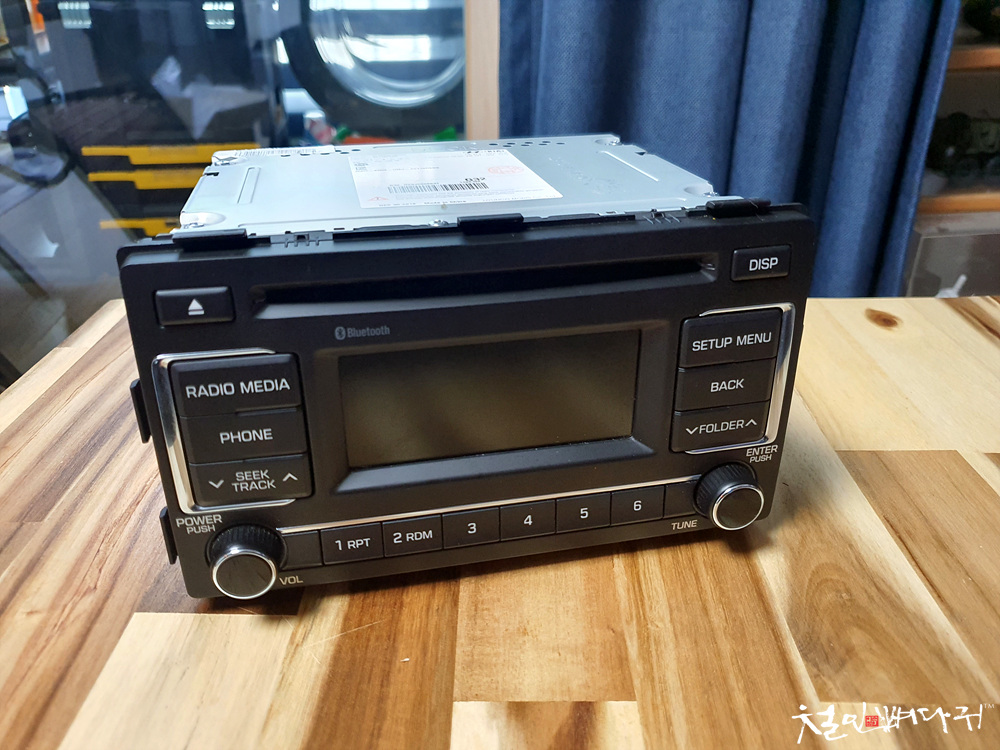

교체 작업을 진행하기로 하고, 2단오디오를 중고로 구입하게 되었습니다.

판매자가 오디오음질 개선을 위해서 무언가 작업을 했다고 했는데, 블루투스 통화와 소리만 잘 나오면 문제없다고

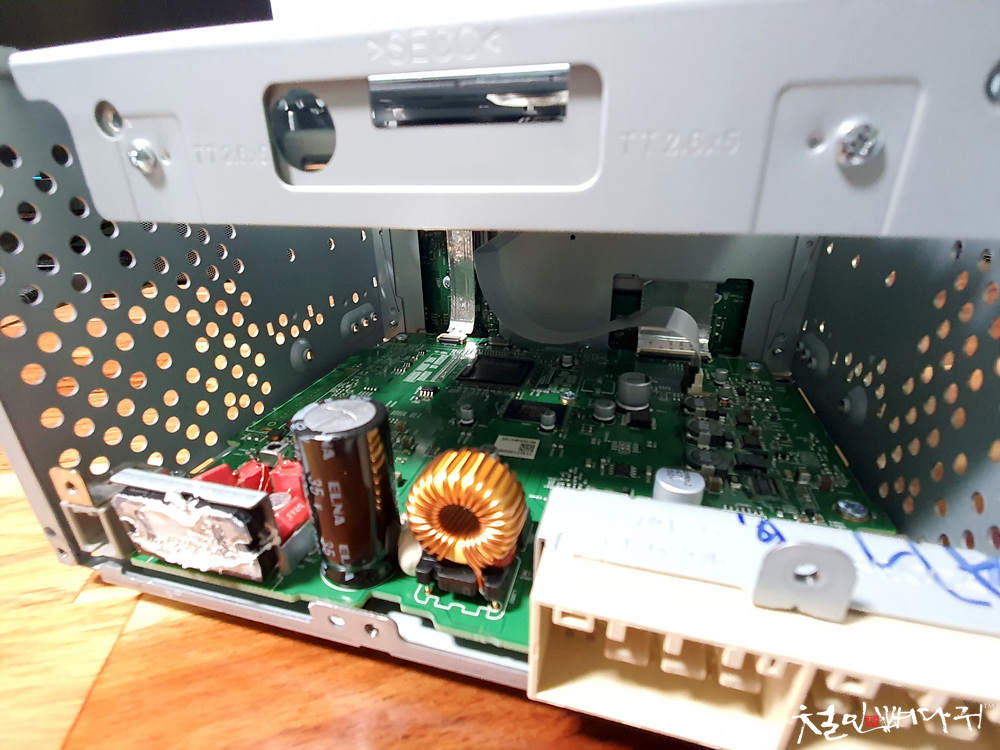

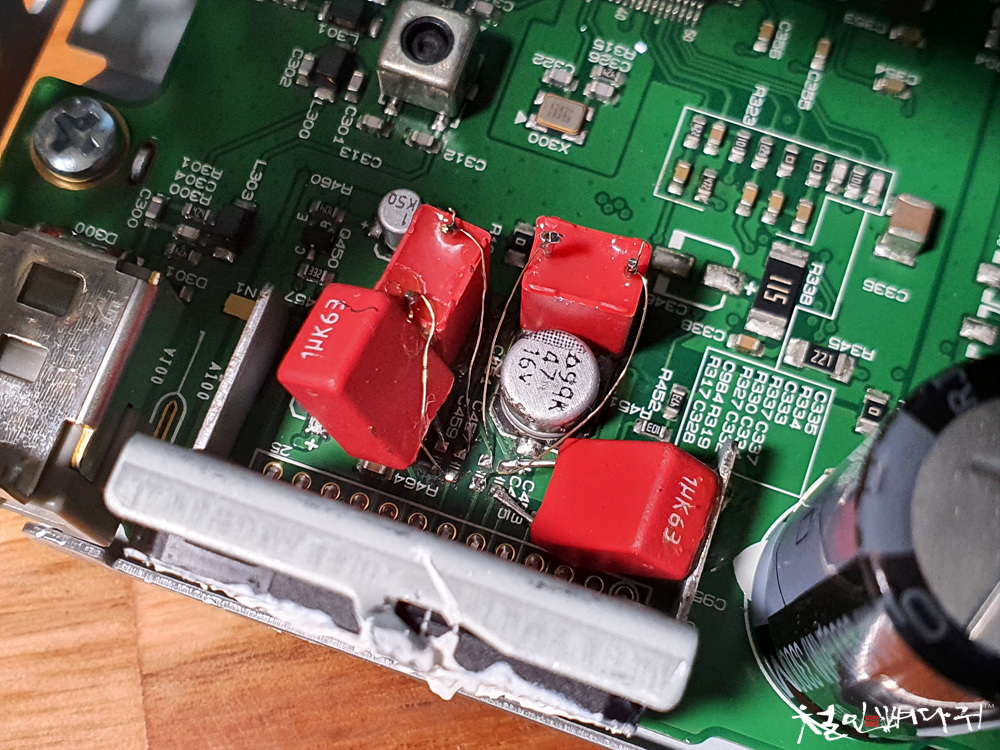

구입을 했고, 뚜껑을 열어보니 빨간색 블록들이 4개 납땜이 되어 있는데, 이런 것을 전혀 모르는 사람이라

확인만 하고 뚜껑을 닫았습니다. 오디오 교체후 음질을 들어보니, 원래 순정상태가 어떤지는 모르지만,

음질도 괜찮은것 같고, 소리도 깔끔하게 잘 나온다는 느낌을 받았습니다.

저대로 문제없이 사용만 할 수 있다면, 마음에 드는 상황입니다.





현대모비스 부품가게에 가서 필요한 부품들을 구매했습니다.

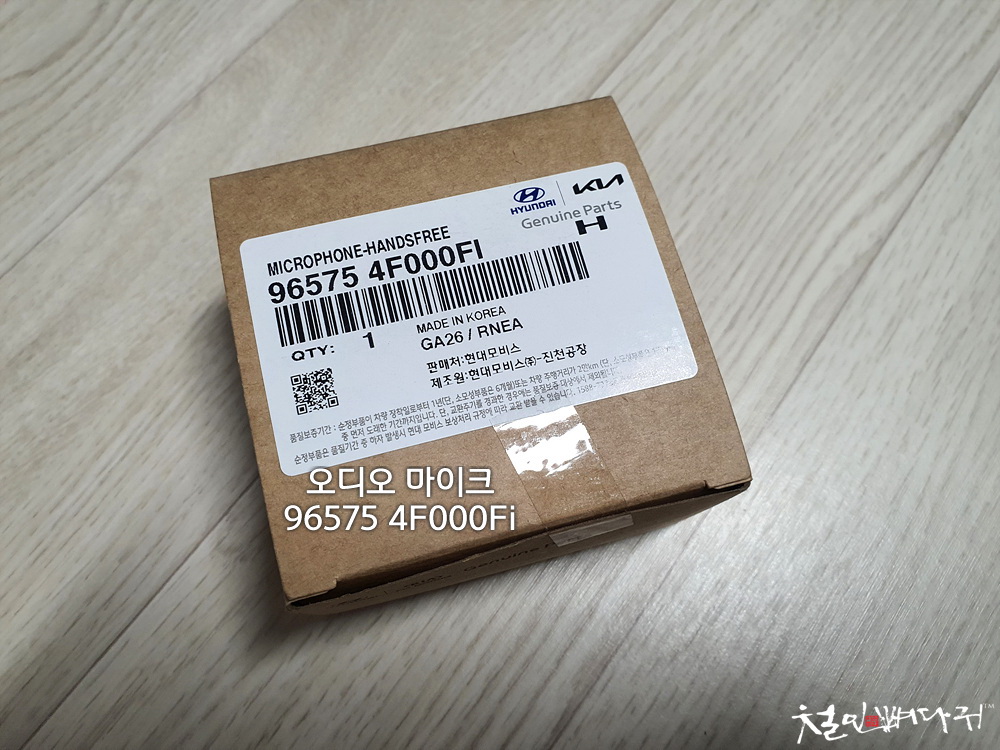

오디오 마이크 - 부품번호 : 96575 4F000Fi

트위터커버 운전석.LH - 부품번호 : 87650 4F010

트위터커버 조수석.RH - 부품번호 : 87660 4F010

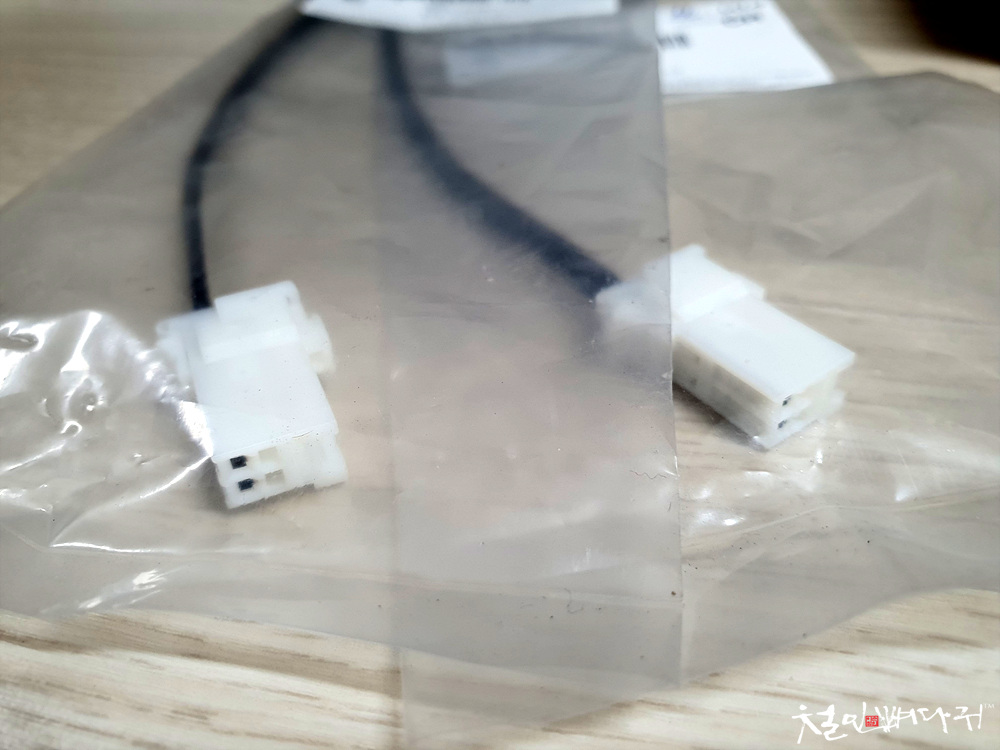

트위터 커넥터 2개 - 부품번호 : 18913 02224AS





트위터 커넥터 2개는 문 분해할 때, 귀찮음을 방지하기 위해 구입했습니다.

1개가 990원입니다. 2개 구입.

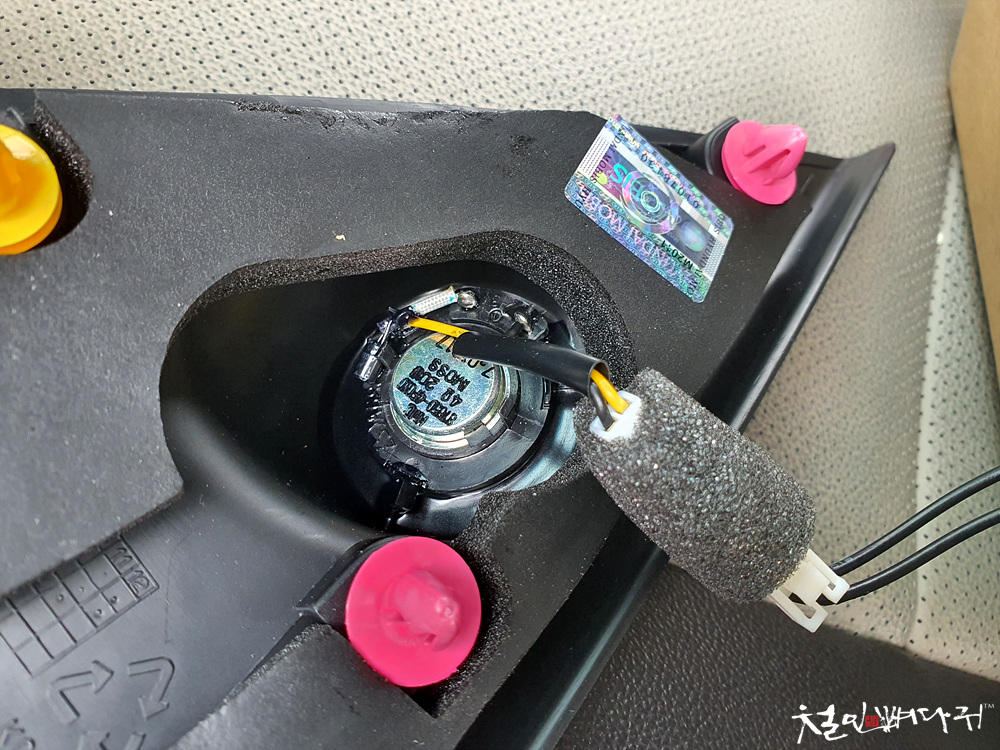

트위터 커버는 트위터가 부착된 상태입니다.

한개가 1만원이 조금 안되는 가격입니다.

트위터 커넥터의 배선이 미드 스피커까지 닿지 않아서 중간에 연장선이 약간 필요합니다.





트위터와 문짝의 미드 스피커와 연결은 같은 극성으로 연결해주면 됩니다.

트위터는 콘덴서가 달려있는 쪽이 플러스(+)이고,

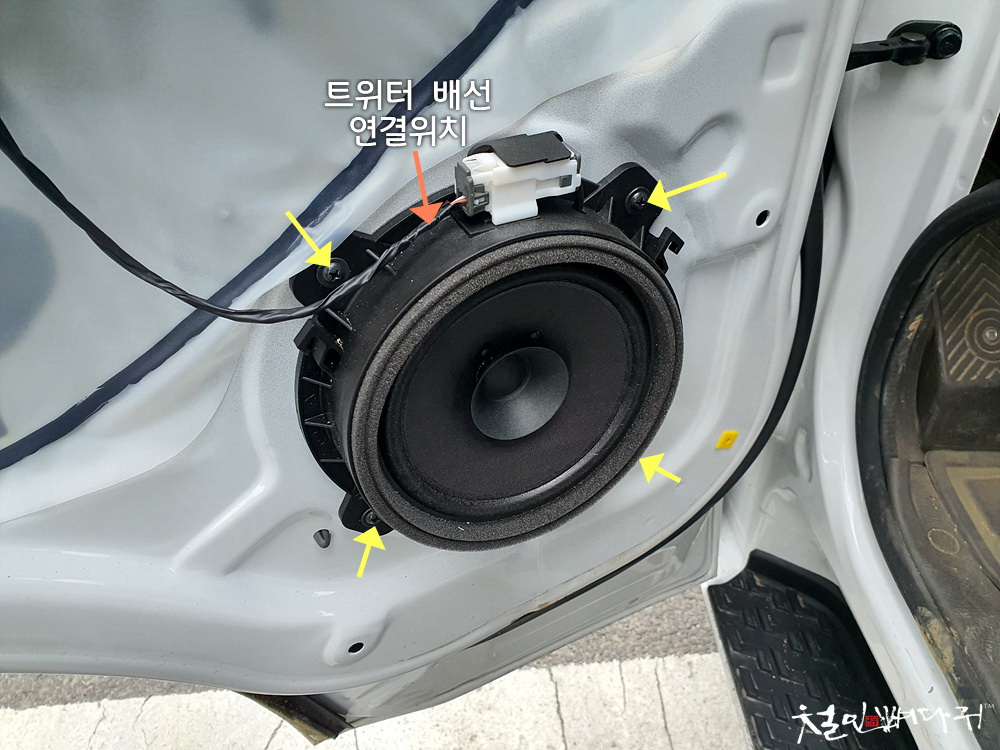

미드 스피커는 4개의 나사를 풀어서 뒤쪽 스피커선 납땜된 곳을 보면 플러스(+), 마이너스(-)표시를 볼 수 있습니다.

배선만 보고도 판단이 가능하기는 한데, 운전석과 조수석의 배선 색이 달라서

스피커 뒷면의 남땜부분을 확인하는 것이 제일 확실한 방법입니다.

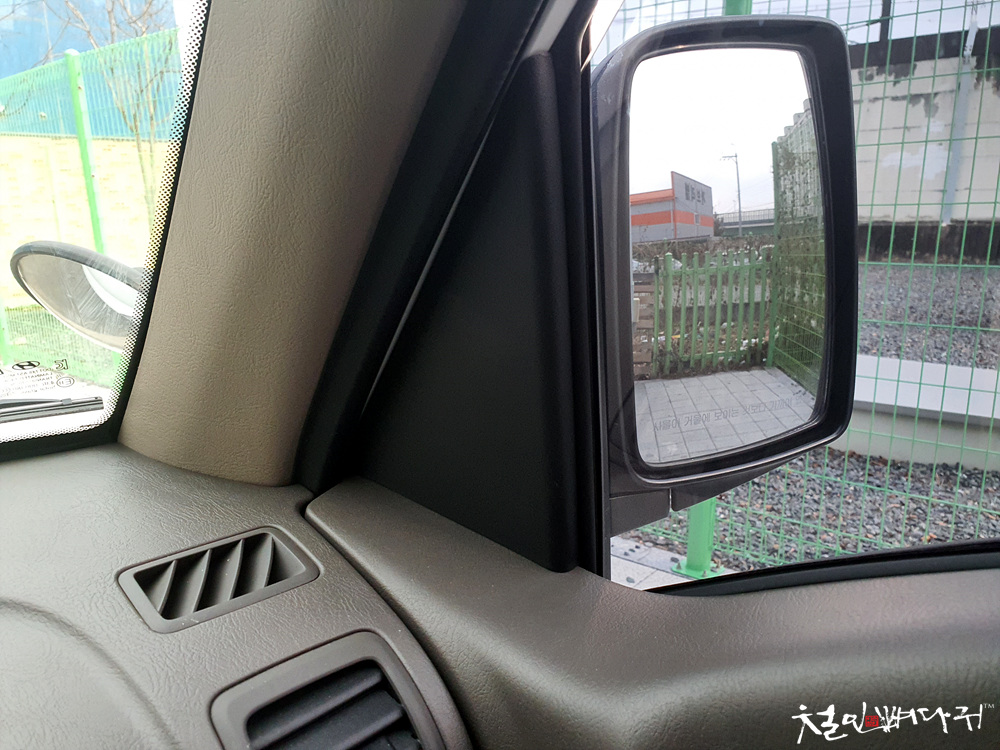

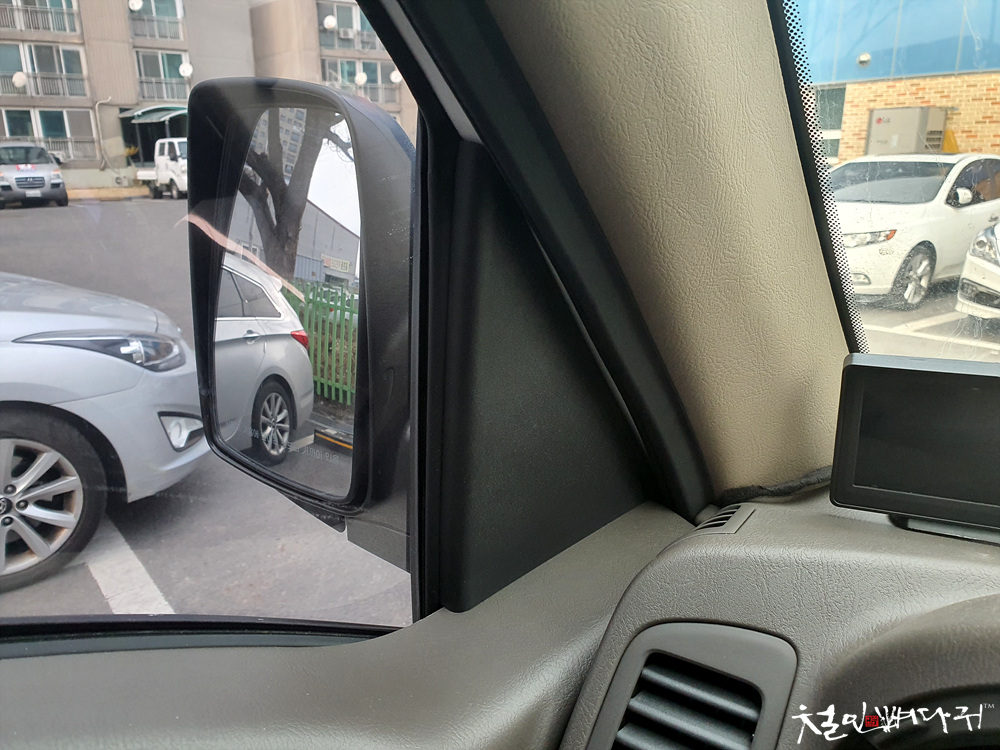

트위터 배선 연결후, 트위터 커버를 제 위치에 부착했습니다.

이전보다 볼륨감 넘치고 트위터의 존재로 인한 소리의 전달이 더 명확해졌습니다.

적은 금액으로 오디오 소리 효과를 올려주는 확실한 방법입니다.

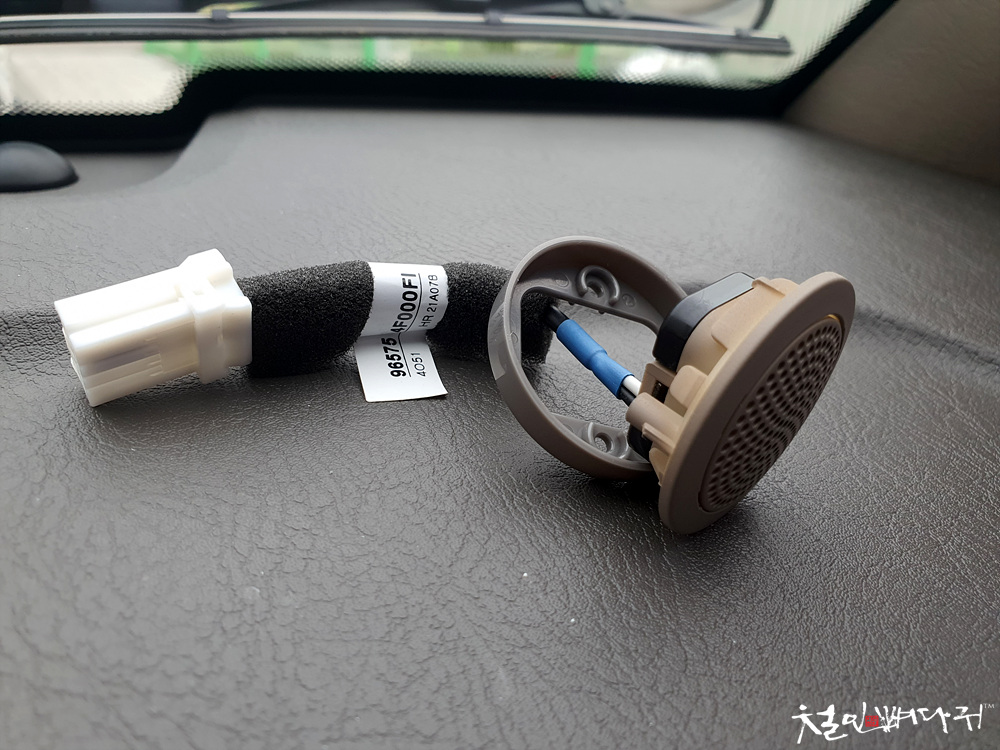

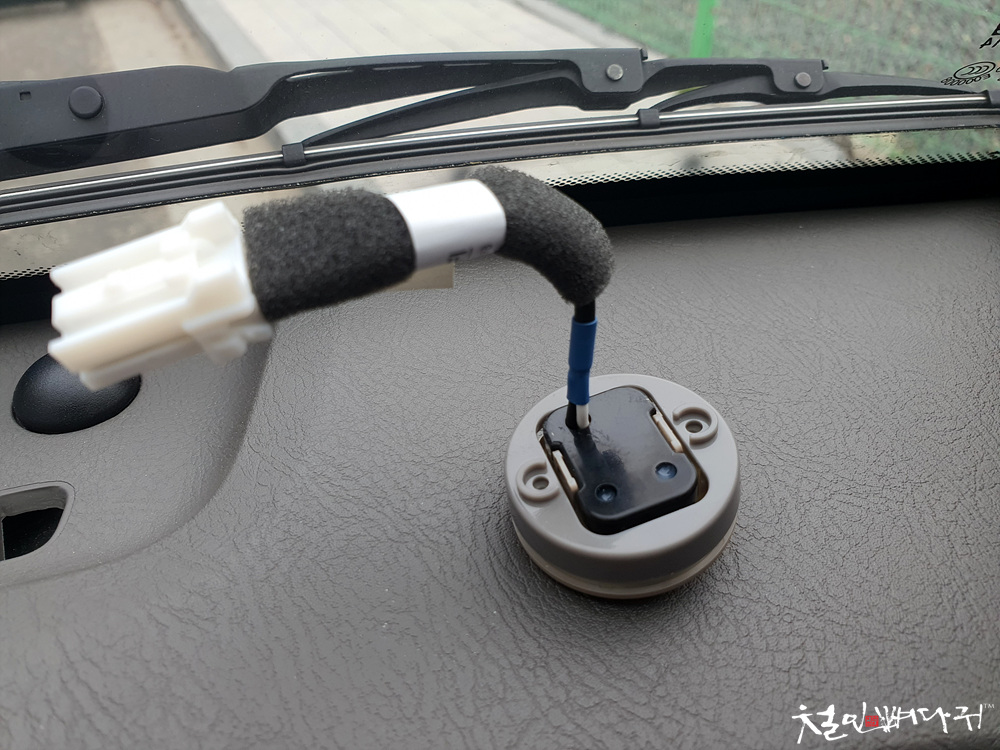

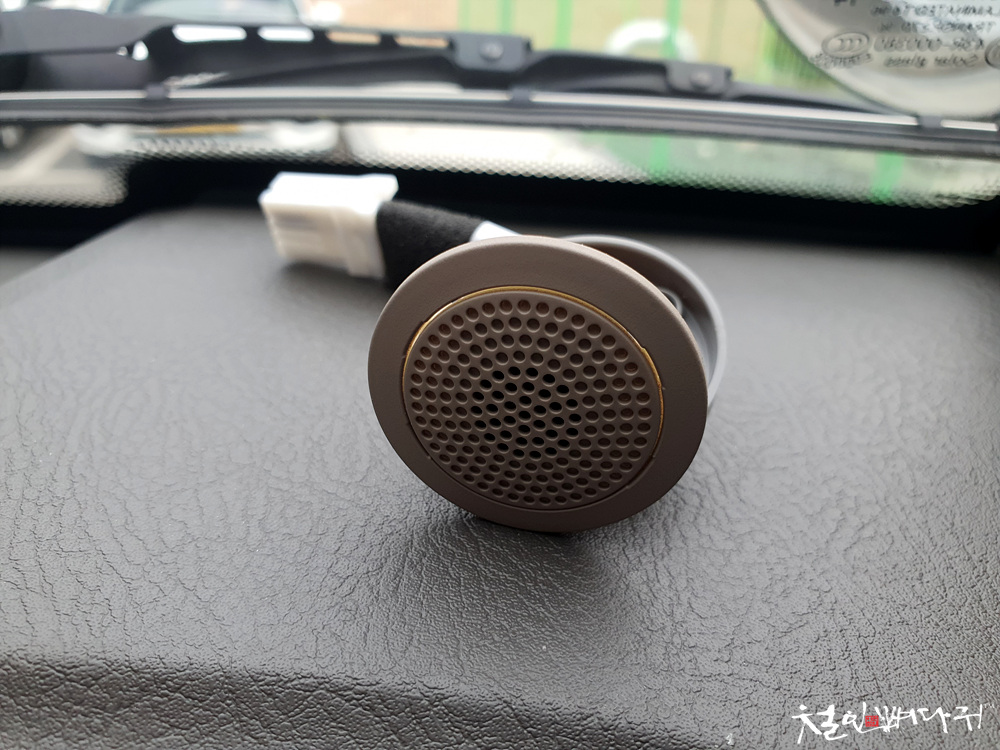

오디오 마이크 순정품입니다.

뒤쪽의 커버는 트위터를 고정하기 위한 부품인데,

실제 설치하면서 제거를 했습니다.

천장 안쪽에서 나사를 쪼여서 고정하기가 너무 힘든 상태라 구멍을 타이트하게 뚫어서

안 빠지게 해서, 잘 고정을 했고, 일부러 빼지 않으면 잘 부착되게 작업했습니다.









대시보드 전면의 커버를 벗겨내었습니다.

이 부분은 처음이 어렵지 한번 작업한 이후로는 금방 제거할 수 있게 되었습니다.





순정 1단 오디오입니다.

CD, USB, 라디오, 시계 정도만 사용할 수 있습니다.





포터2 1단오디오 뒷면과 측면입니다.







포터2, 1단오디오와 2단오디오는 기본적으로 같은 커넥터를 사용하기 때문에,

바로 연결해서 테스트해봤습니다.

정상적으로 모든 기능이 잘 작동합니다.





블루투스 기능도 확인했는데, 이전 사용자였던 판매자가 화웨이 폰을 사용한 듯 보입니다.

조카는 설치 완료 후, 갤럭시노트9을 연결했습니다.







포터2 1단오디오와 2단오디오의 뒷면입니다.

오늘 작업에서 제일 중요한 부분이 마이크 설치에 관한 것입니다.



사진의 커넥터는 2017년식 이후의 포터, 와이드봉고에 적용된 방식입니다.

1개의 사각 안테나선과, 2개의 커넥터를 꽂게 되어 있습니다.

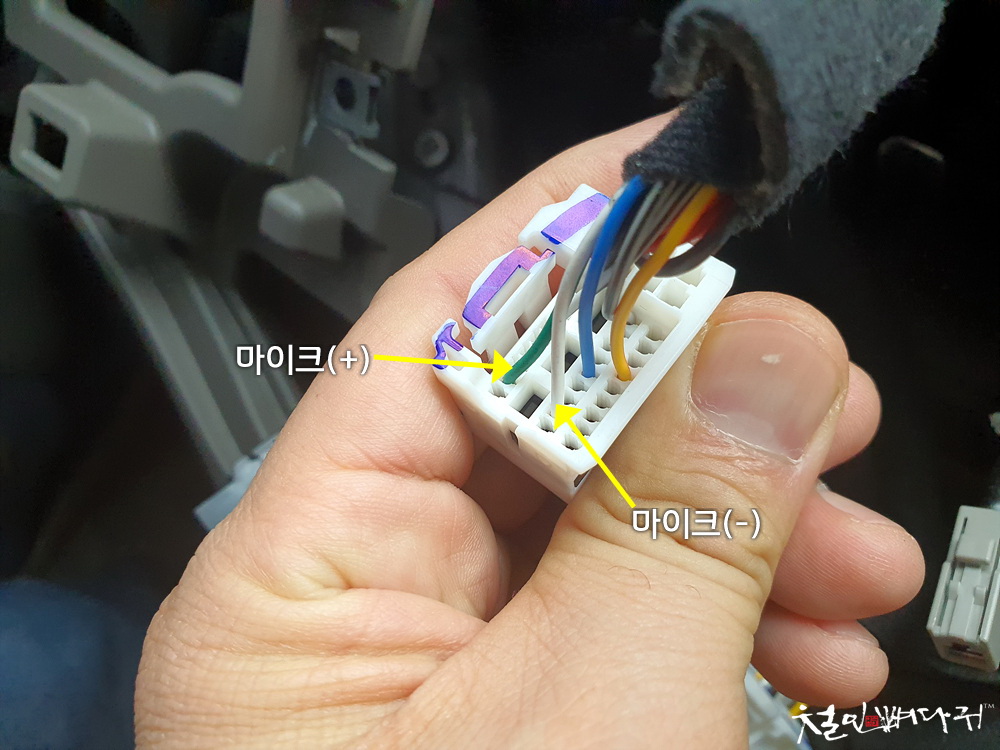

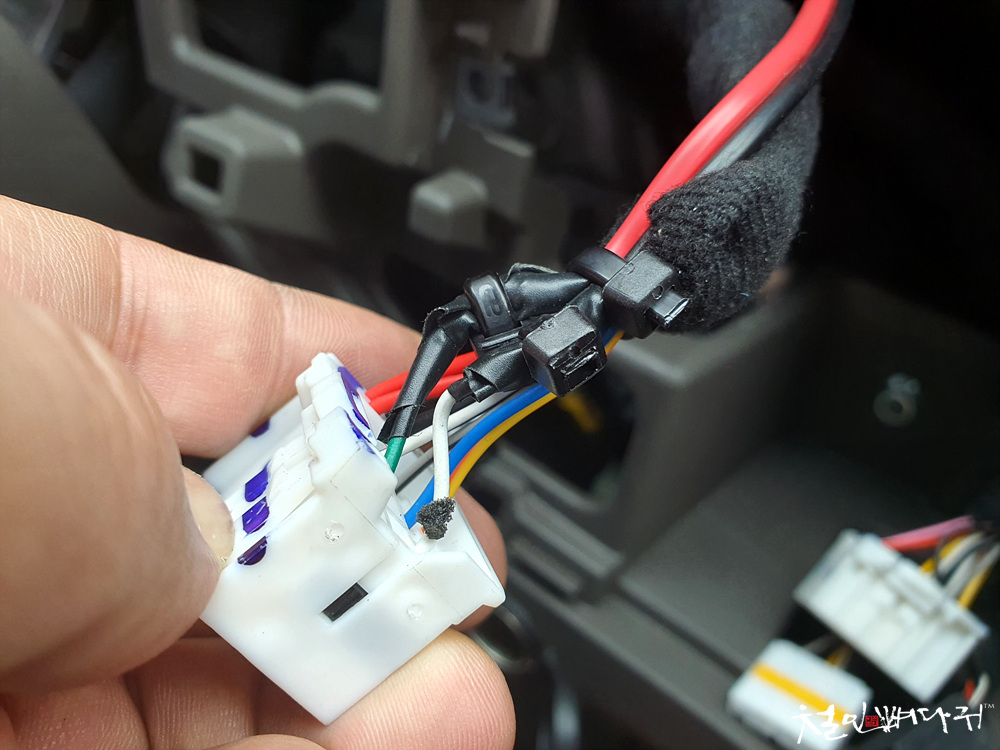

오디오 뒤쪽 커넥터의 마이크 배선 연결할 부분입니다.

2개의 커넥터 중에 오디오 뒷면을 보고,

오른쪽에 있는 커넥터에 마이크 배선이 있습니다.





마이크 관련배선은 사진의 녹색(+)과 하얀색(-)에 연결해주면 됩니다.





오디오 마이크의 배선은 가운데 하얀선이 플러스(+)이고, 나머지선이 마이너스(-)입니다.

연장선을 사용해서 서로 연결해주는 것으로 쉽게 작업할 수 있습니다.

마이너스(-)선은 하얀선을 감싸듯이 있는 접지선 처럼 생겼습니다.





오디오 커넥터의 마이크 배선에 연결하고 절연테이프와 케이블타이로 튼튼하게 고정한 후,

흡음테이프로 감아서 마감했습니다.

커넥터 뒤의 마이크 배선 끝이 어디인지 몰라서 커넥터 뒤,

마이크선을 끊지 않고, 피복만 벗겨서 연결했는데,

오디오 마이크 동작하는데 전혀 문제가 없이 잘 되었습니다.

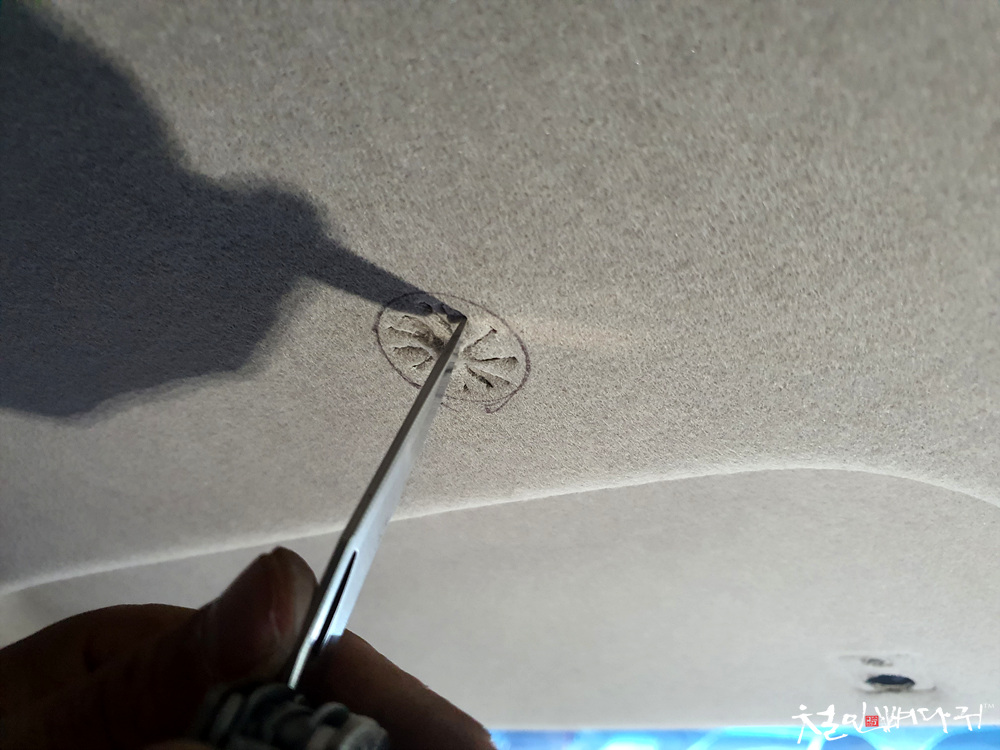

마이크 위치는 머리 위 천장에 적당한 공간을 확인해서 뚫었습니다.

32mm 정도의 구멍을 뚫어주면 되는데, 뚫을 만한 공구가 없어서 칼, 가위 등을 활용해서

적당히 잘 뚫었습니다. 구멍은 조금 작게 뚫어서 마이크를 끼워 넣는 방식으로 고정을 했습니다.

일부러 빼지 않으면 안 빠질 정도로 꽉 끼워져서 잘 고정이 되었습니다.

구성품의 뒤쪽 커버는 천장 안쪽 공간이 좁아서 나사를 쪼일 수 없는 상황이라

과감히 버렸습니다.





문제가 하나 발생했는데,

1단 오디오 고정 브라켓이 2단오디오에는 맞지 않았습니다.

만능브라켓 같은 것을 사용하면 될 텐데, 당장 어디서 구할 수 있는 상황이 아니라

있는 재료들을 그대로 활용하자는 생각으로 이리저리 고민을 하다가

억지로 해결하게 되었습니다.

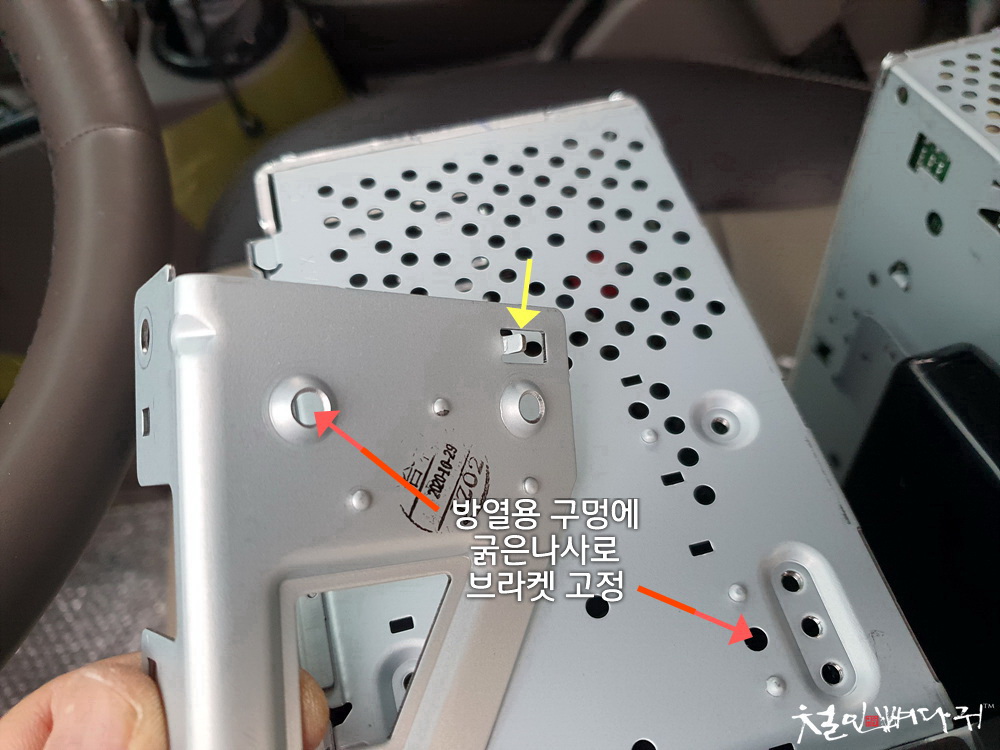

(빨간색 화살표가 브라켓을 고정한 굵은나사 한개를 사용한곳-사진의 브라켓은 반대쪽 것임)





빨간색 화살표에 굵은 나사를 하나 찾아서 고정을 했습니다.

딱, 저곳 한 곳만 고정을 했고, 반대쪽도 같은 방식으로 굵은 나사 하나만 사용해서 고정을 했고,

다행히 오디오를 장착할 수 있었습니다.

양쪽에 나사를 하나씩만 브라켓을 오디오에 고정한것이라

불안할 수 있지만, 대시보드커버가 오디오 전면 테두리를 잡아주기 때문에

괜찮을 것이라는 판단을 했는데, 결과적으로는 잘 마무리 되었습니다.





브라켓의 노란색 화살표 부분의 돌출된 부분은 접어야 합니다.

설치하다 보면 알 수 있는 부분입니다.

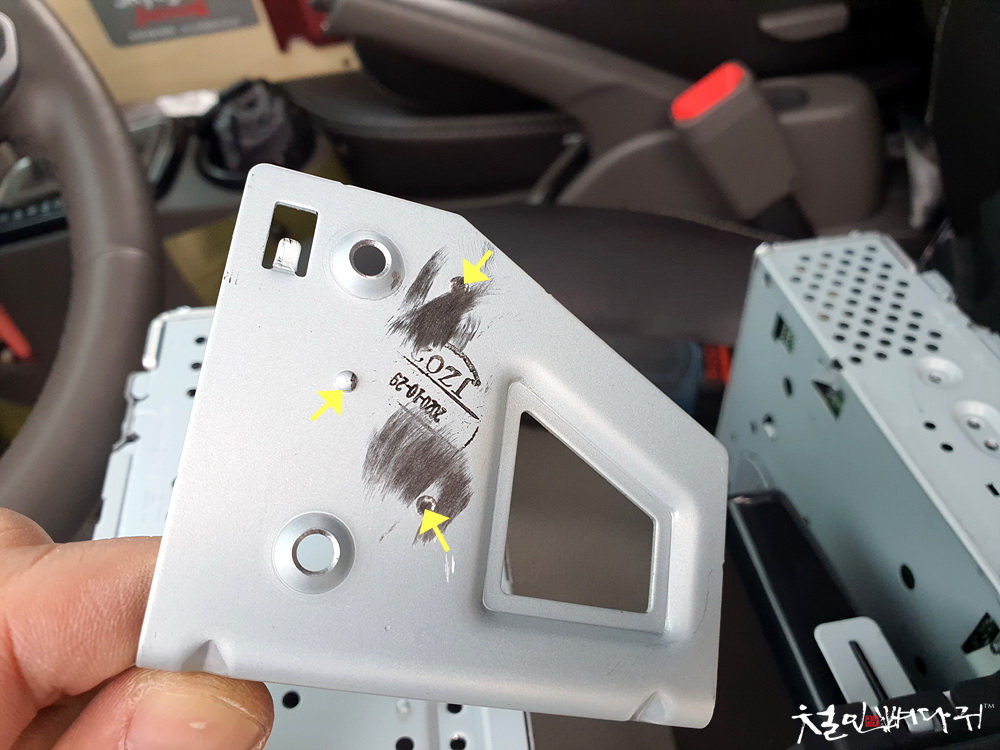

브라켓에 돌기들이 있는데, 오디오의 돌기들과 맞닿는 부분들은 갈아내야 하는 경우도 생길 수 있습니다.

초반에 갈아낸 것이라 최종 조립할 때, 닿는지 안 닿는지 까지 확인하지 못해서

필요한 작업인지는 확인 못했네요.

돌기의 역할은 브라켓과 오디오 옆면이 수평이 되도록 하는 것인데,

임의로 고정하는 과정이라 필요에 의해 제거할 수 있습니다.

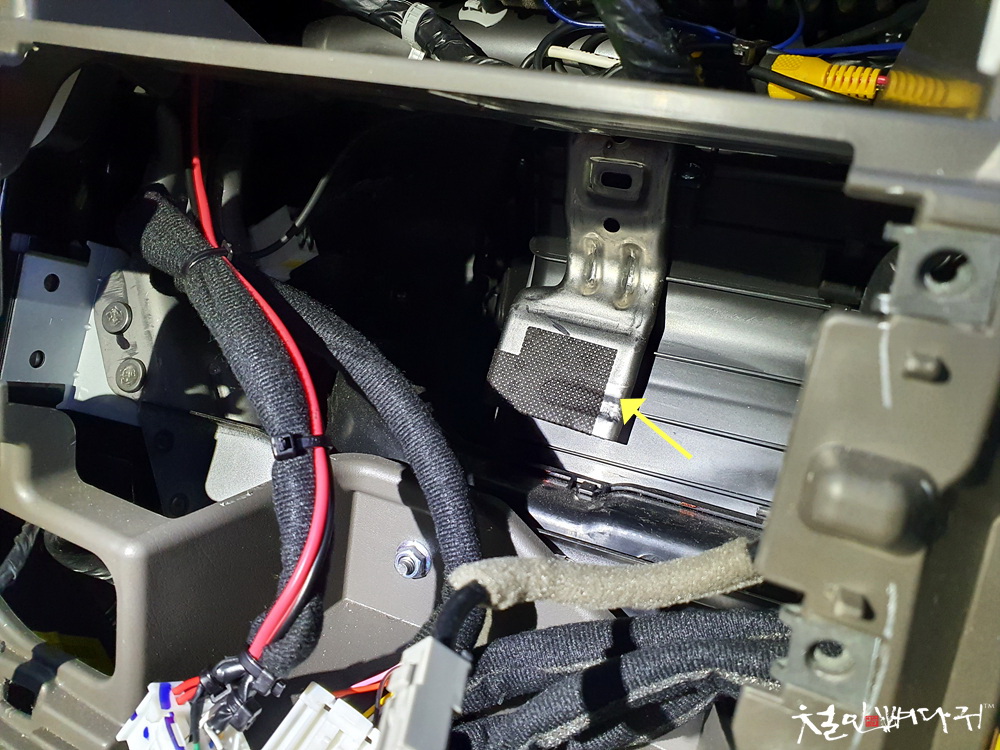

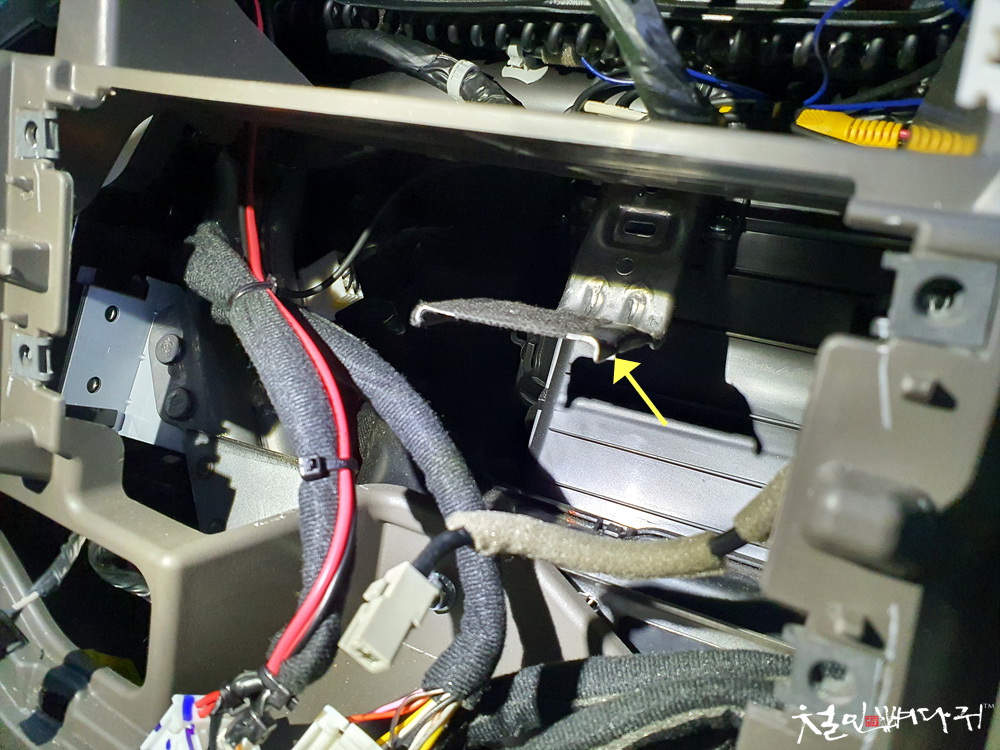

1단오디오 설치되어 있을 때, 오디오를 받쳐주는 구조물이 오디오 설치된 곳에 있습니다.

2단오디오 설치에는 전혀 필요 없는 것이라, 그냥 손으로 눌러주면,

쉽게 접혀서 작업을 이어갈 수 있습니다.

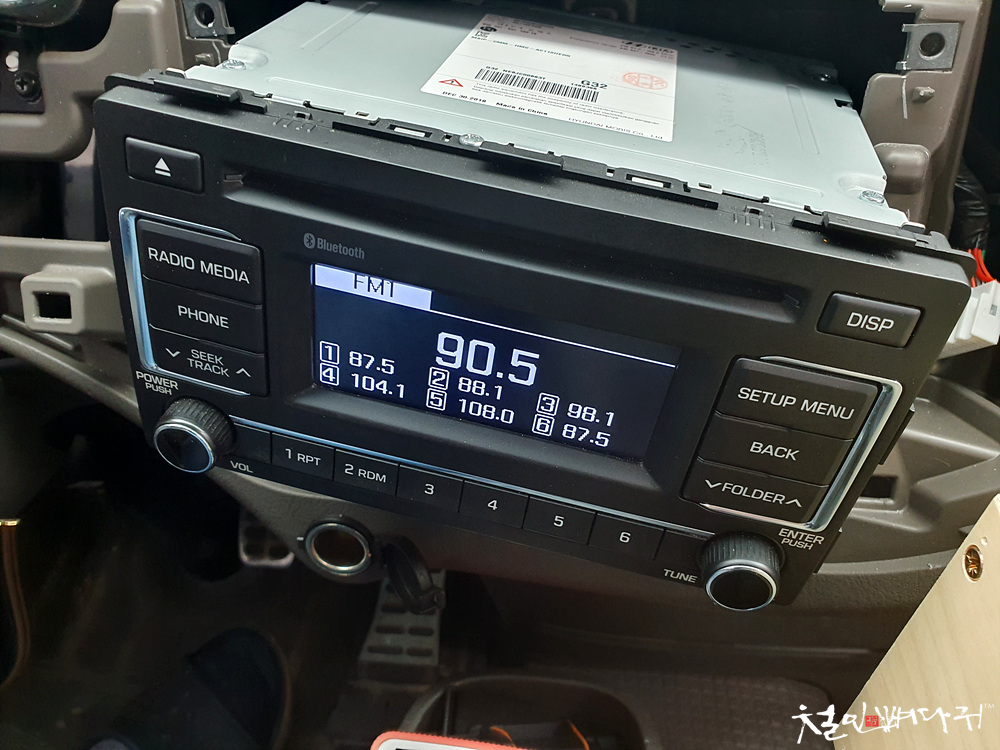

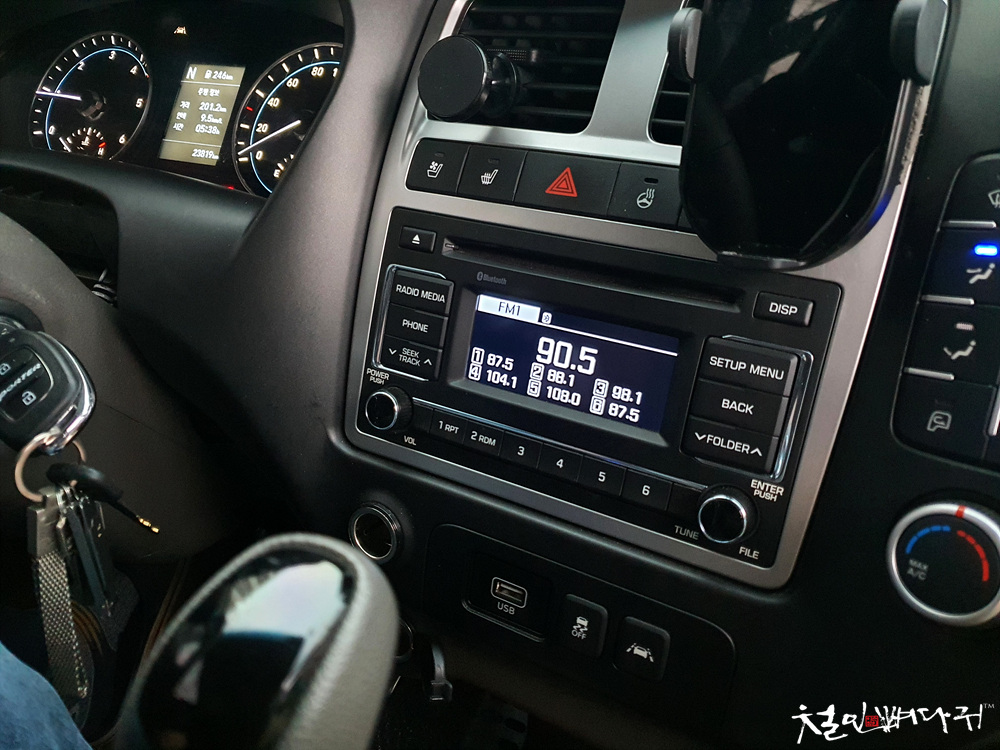

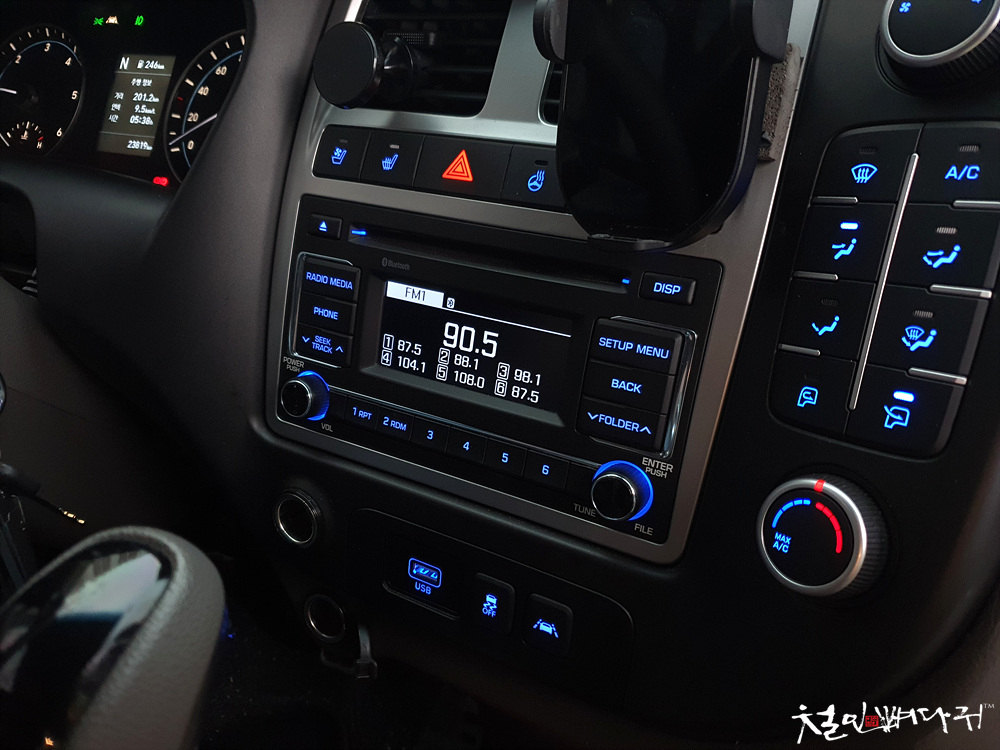

2단오디오를 장착했습니다.

브라켓의 나사 하나를 옆면 방열구멍 브라켓 고정하는데 사용해서

나사 한개는 못 꽂았는데, 2단오디오는 잘 장착이 되었습니다.





대시보드 커버로 오디오의 테두리를 잡아주기 때문에, 안쪽 브라켓이 나사 2개로 고정되어 있다고 해도,

전혀 문제 될 것 없이 잘 고정이 됩니다.





모든 기능이 정상적으로 작동을 합니다.

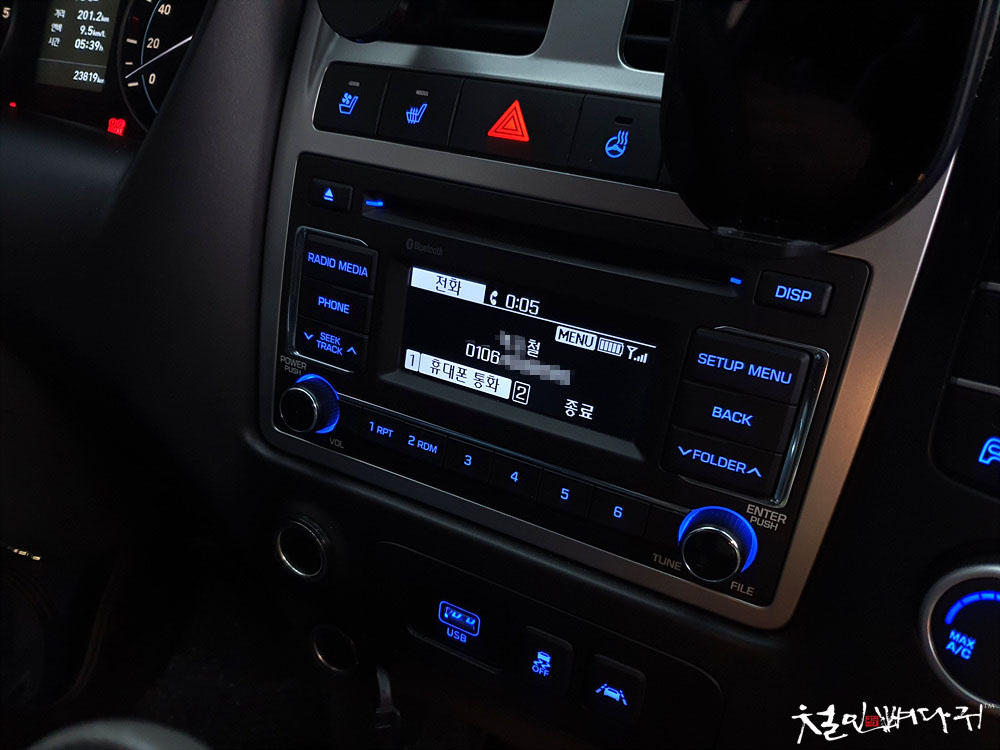

블루투스 기능도 갤럭시노트9을 연결해서, 통화도 정상적으로 이루어지고, 다 잘 됩니다.
