20201205 ~ 20201208



현대 포터2 윙바디 탑차의 운전석 시트 옆면에 부착할 트라고 팔걸이 작업을 합니다.

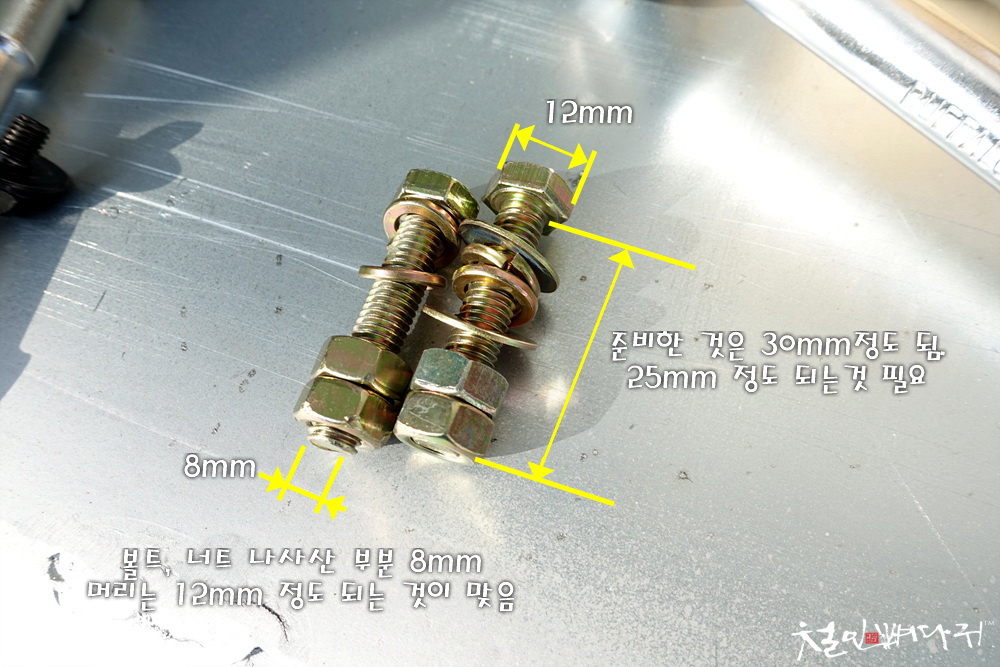

기본으로 준비할것이 볼트와 너트가 2세트가 필요합니다.

대략 길이는25mm 정도 되는 것으로 나사산 부분이 8mm정도의 두께면 됩니다.

나사머리는 12mm 육각이나, 육각나사들을 사용하면 됩니다.



트라고 대형트럭의 팔걸이 부품을 포터2 차량에 적용해서 설치할 수 있어서 준비를 합니다.

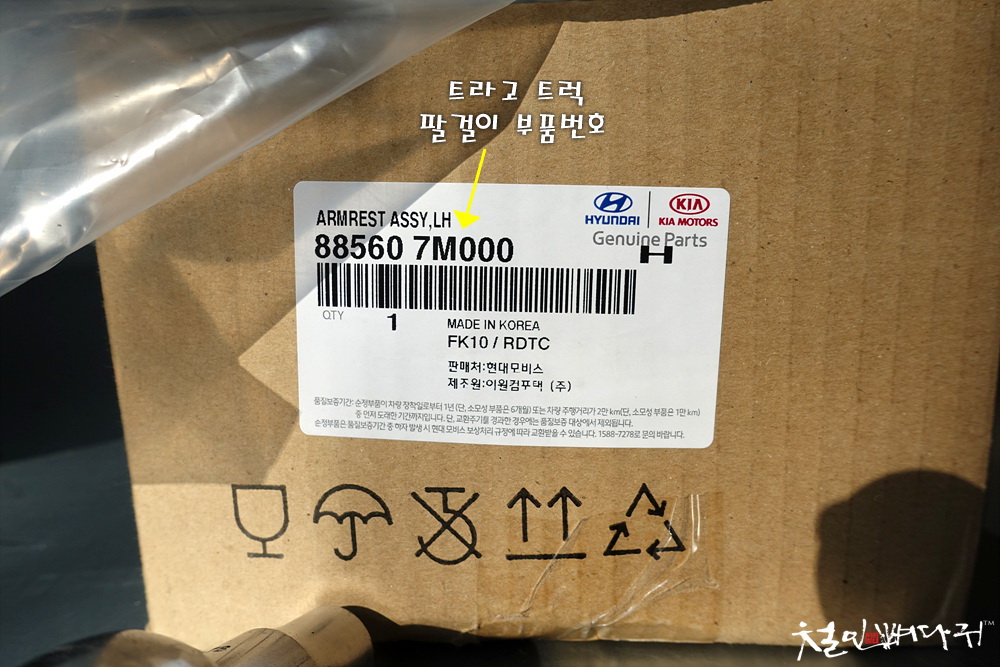

부품번호 88560 7M000

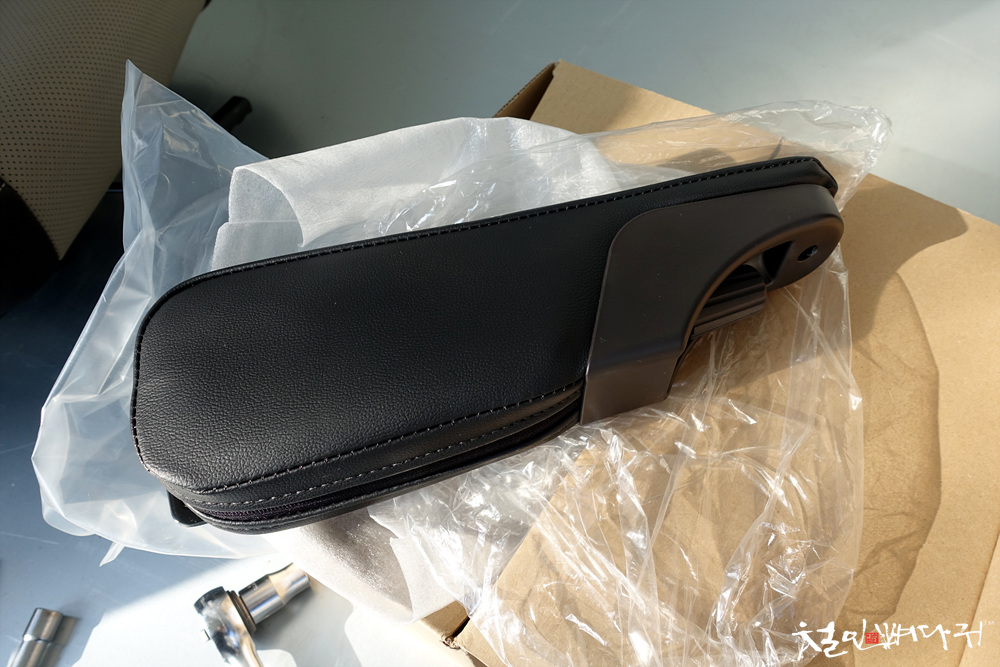

사진의 팔걸이입니다.

각도 조절 다이얼이 있는 것이고, 자크가 있어서 내부를 열어볼 수 있습니다.

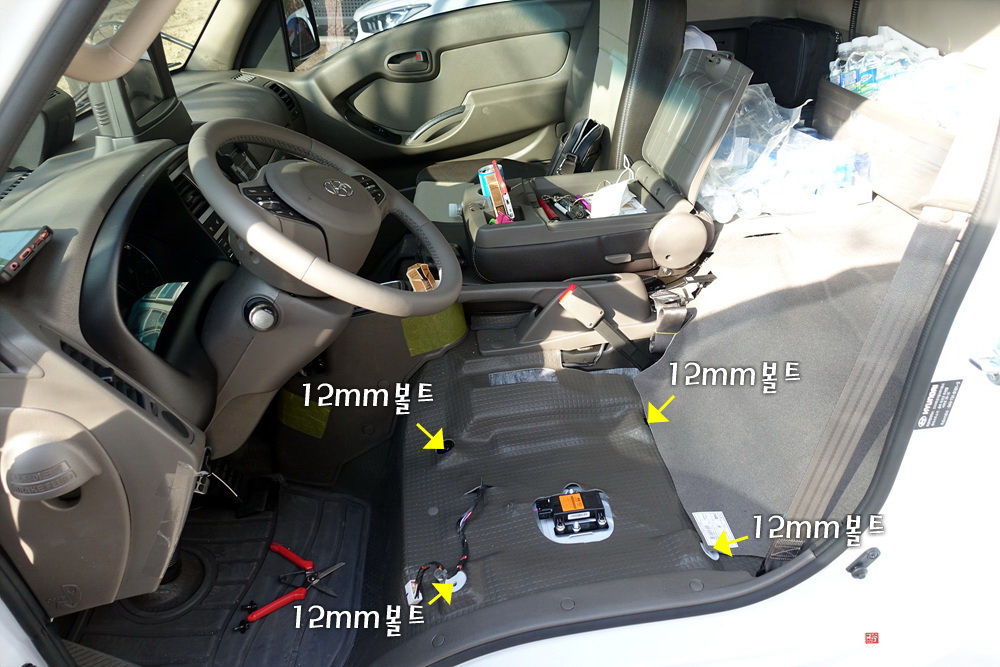

운전석 시트는 각 코너의 12mm 볼트를 풀러 주면 분리할 수 있습니다.

바닥면에 있는 커넥터도 분리합니다.

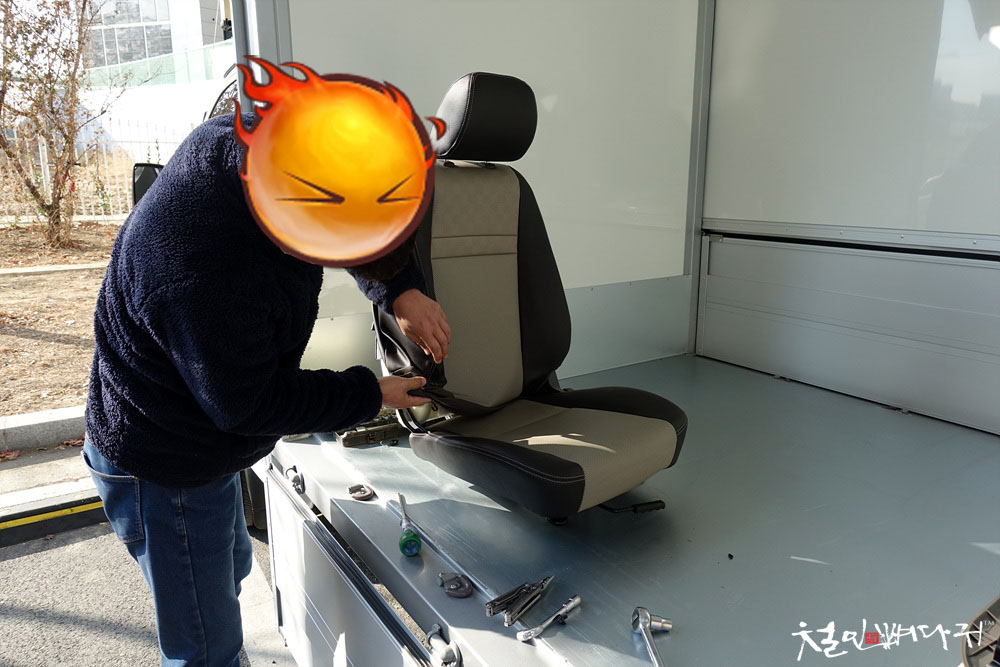

적재함으로 운전석 의자를 옮겨놓고, 팔걸이를 부착할 부분의 가죽시트를 풀어줍니다.





팔걸이 고정할 부분의 가죽과 스펀지를 옆으로 벌려서 보면,

팔걸이 브래킷을 고정해줄 구멍 2개가 보입니다.



브래킷 고정 위치가 스펀지와 가죽시트 사이입니다.

안쪽 구멍의 위치에 맞게 스펀지의 구멍을 뚫어줍니다.

구멍은 나중에 뚫어도 되는데, 이 구멍들로 아까 준비한 볼트들로 브래킷을 고정하게 됩니다.





팔걸이 시트에 있는 자크를 열고 안쪽에 있는 브라켓 고정나사를 풀러 줍니다.





브래킷 고정나사는 6mm 육각나사로 풀러 줄 수 있습니다.







팔걸이에서 분리한 브라켓을 운전석 시트 옆면의 구멍에 맞게 고정을 해줍니다.

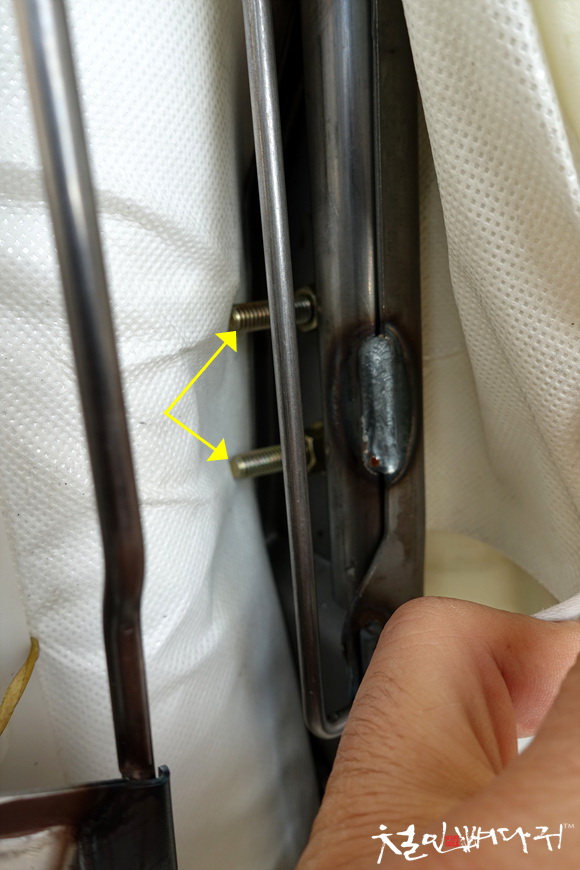

30mm 볼트를 사용했더니 안쪽으로 많이 튀어나왔는데,

대략 25mm정도 사용하면 될것 같습니다.

30mm를 사용해서 많이 돌출되기는 했지만 시트 안쪽이고,

시트에 앉는 사람에게 전혀 영향을 주지는 않습니다.





브라켓 고정할 때, 팔걸이가 고정되는 부분이 가죽을 뚫고 나옵니다.

이 부분을 잘해야 가죽시트가 쭈글쭈글 울지 않습니다.

심여를 기울여 구멍을 뚫어 주었는데, 약간은 가죽이 울고 있네요.

다, 조립 후에 실제 사용 환경에서는 크게 신경 안 쓰이게 되었습니다.





팔걸이를 꽂고, 아까 뽑았던 6mm 육각나사를 사용해서 팔걸이를 온전히 고정합니다.

시트 등받이의 경사도에 따라 팔걸이의 각도가 변하는데,

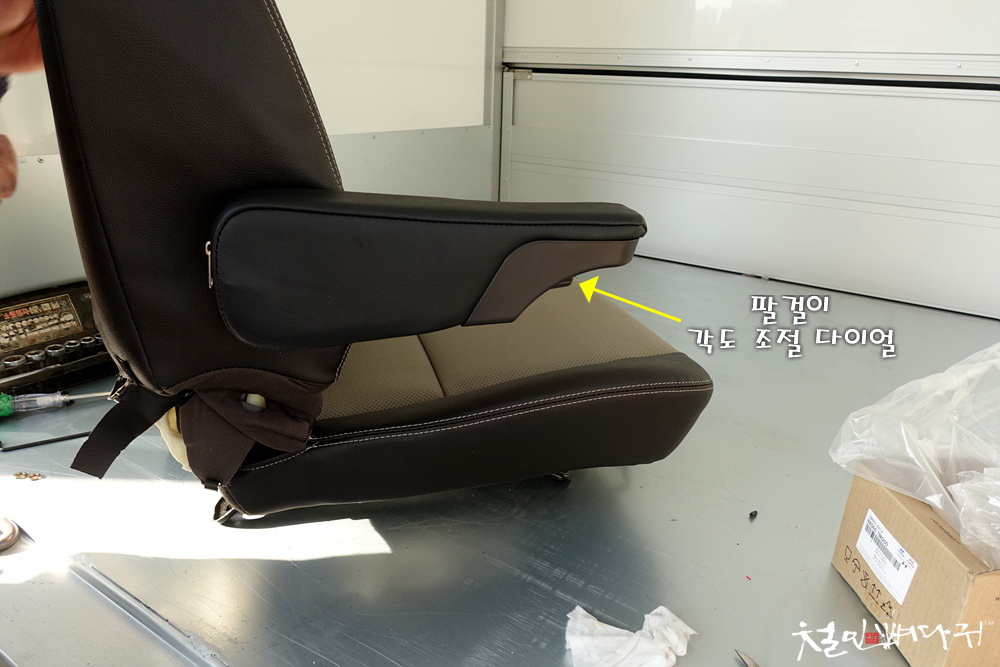

앞쪽 아래에 있는 둥근 다이얼로 팔걸이의 각도를 조정할 수 있습니다.







통풍시트 시로코펜도 조립하고, 뒷판도 조립해줍니다.

스펀지와 가죽시트들도 모두 제자리로 돌렸습니다.

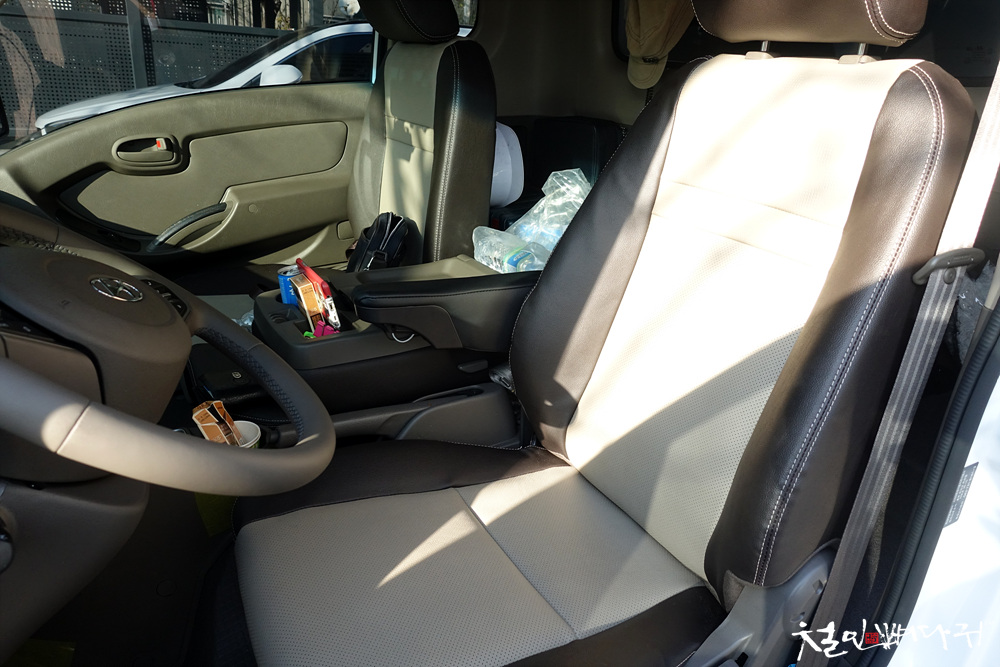

원래 있었던 것처럼 자리를 잡았습니다.

대형트럭 트라고의 부품을 별도로 구매해서 설치하는 작업이

하기 전에는 많이 어려울 것이라 생각했는데,

막상 작업에 돌입하니 그렇게 어렵지 않았습니다.



미리 준비해야 할 부품과 공구들(나사들, 복수 공구, 스페너, 육각렌치)만 잘 챙기면

공구가 일해주는 DIY였습니다.
