포터2 윙바디 탑차 내부의 고정용 고리(로프후크)를 추가 설치했습니다.

이거는 차주가 직접 작업한 것이라, 옆에서 사진만 찍고 올려둡니다.

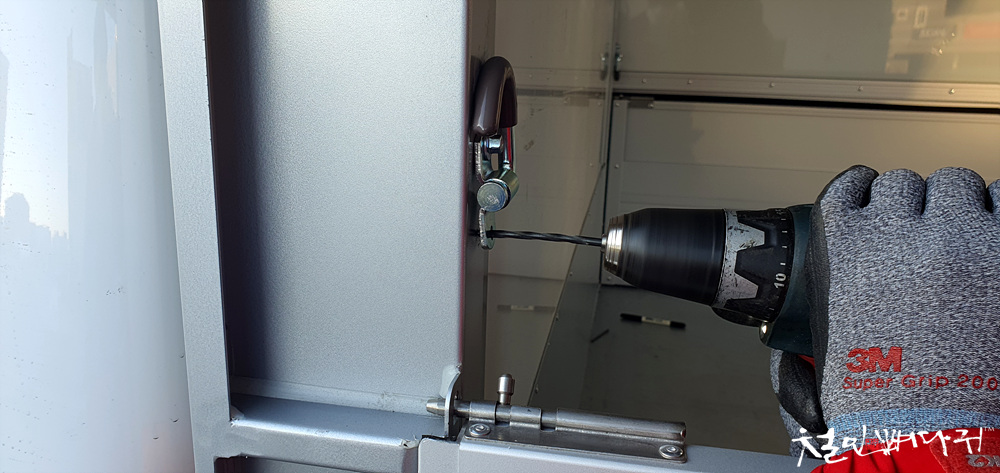

설치할 위치에 구멍을 뚫고, 두꺼운 나사못을 사용해서 고정해줍니다.

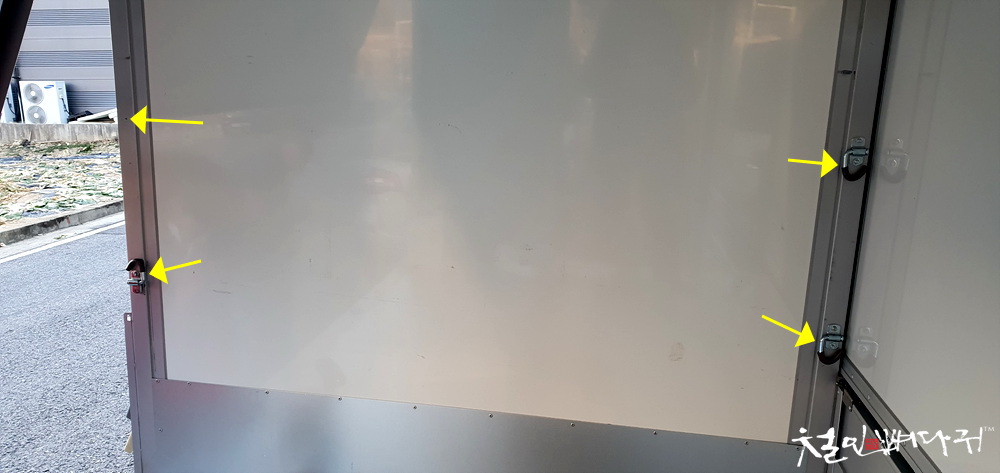

적재함에서 앞쪽 방향의 벽면 양쪽에

고정용 고리를 설치하는 작업입니다.



적은 양의 짐을 실었을 때, 묶어둘 고정장치가 필요해서 설치했습니다.

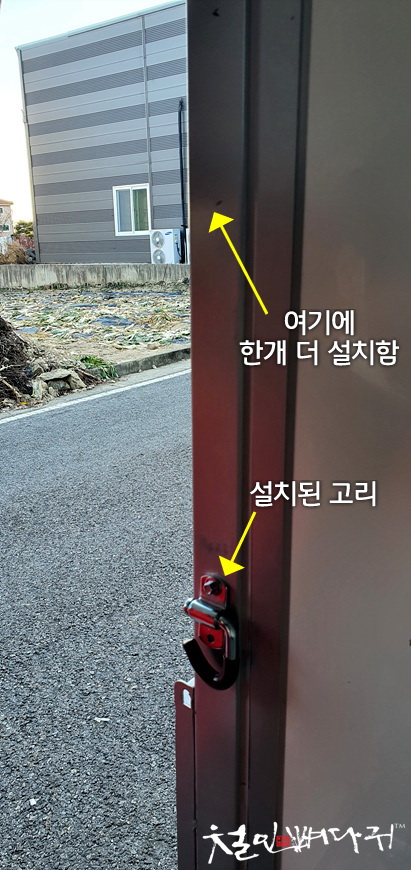

작업 중에 찍은 사진이라 3개만 설치되었을 때의 사진이네요.

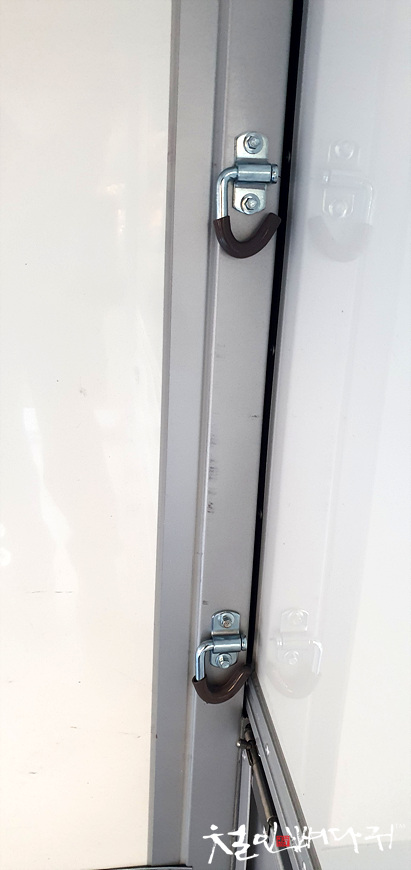

운전석 방향과 조수석 방향의 설치된 모습입니다.


20250525

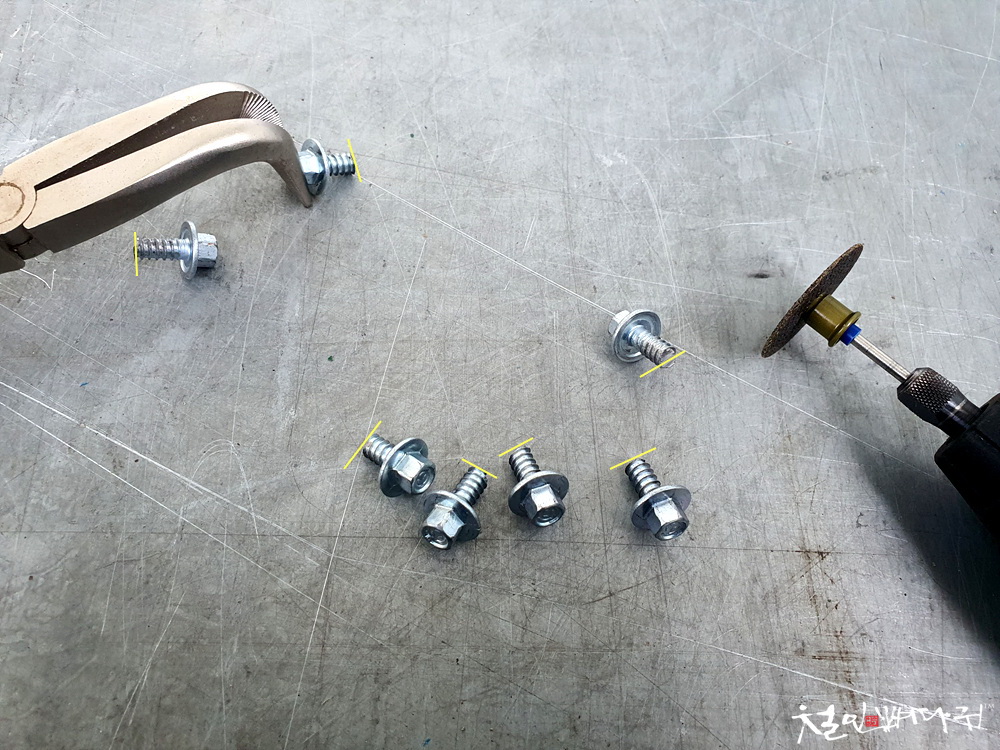

로프후크 견인고리를 고정하면사 사용한

나사못은 끝이 드릴날 모양인데,

운전자가 나사못 박아넣은 곳에

윙탑 도어 유압호스가 있어서

계속 신경쓰인다고 했고, 오늘 잠깐 만나서,

평상시에 가지고 다니는 조각기를 사용해서

즉석 절단작업을 했습니다.

8개의 나사못 드릴날 부분을 잘라내어,

날카로운 부분을 제거해서

원래대로 고정했습니다.


20220212

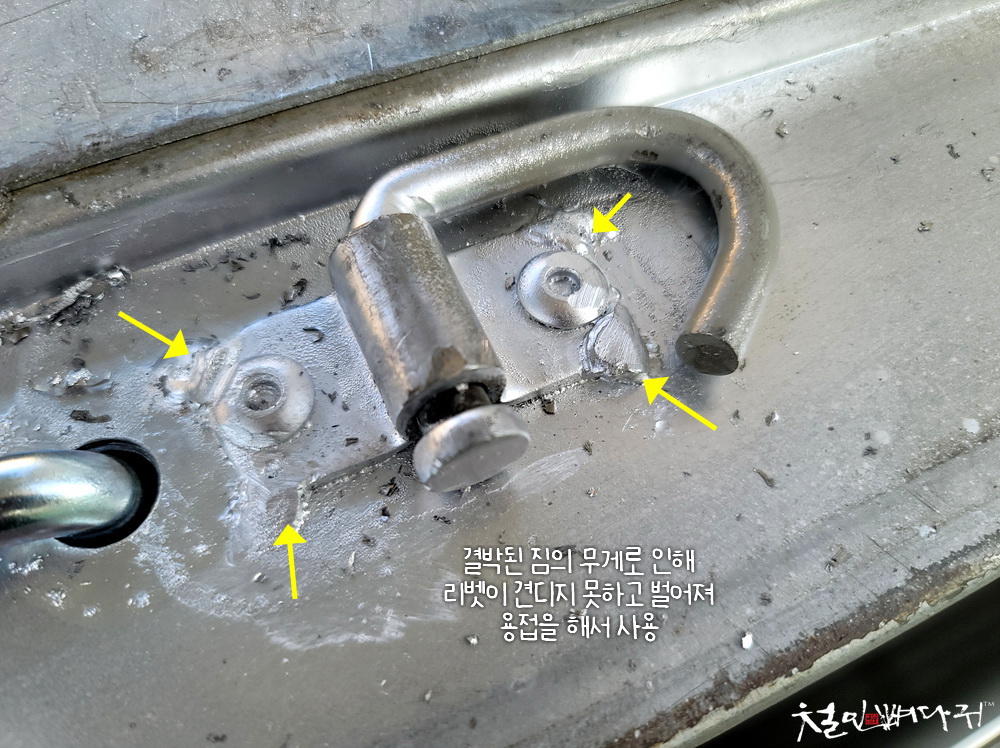

차주가 실제로 운행을 하면서, 짐을 결박해보니

짐의 무게로 인해 후크고리가 휘어지거나,

설치되었던 볼트부분 보다는 고정된 철판이

뜯어지는 일들이 발생해서 리벳으로 고정도 해보고,

용접도 해봤는데, 후크고리가 휘는 문제는 해결이 안되서,



팝너트라는 것을 찾아 설치하게 됩니다.

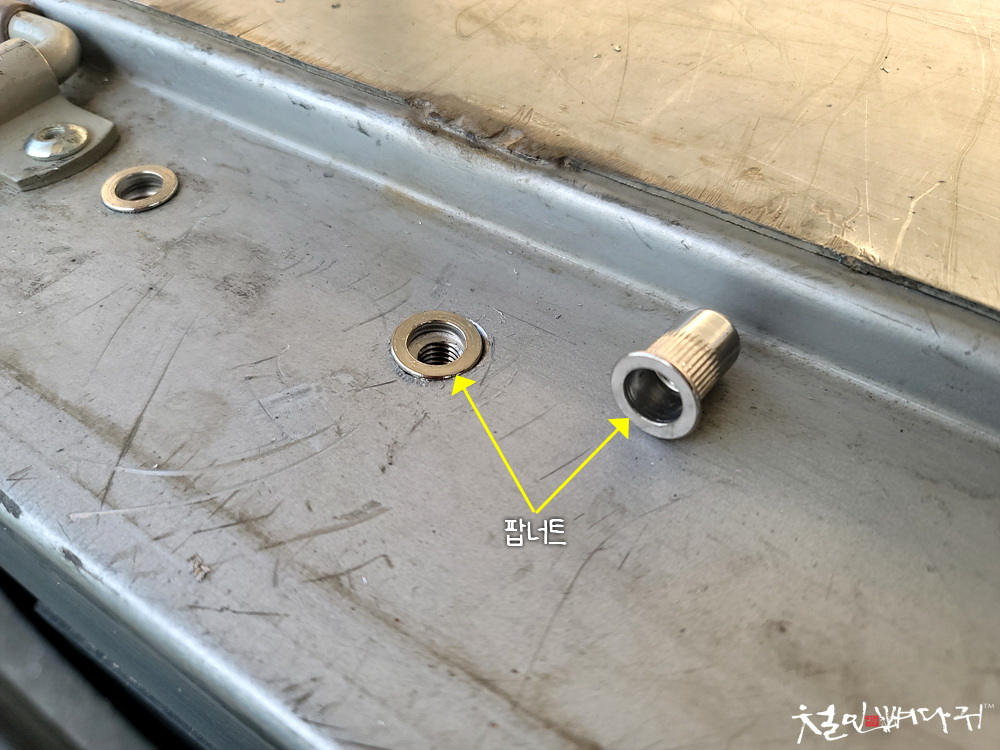

팝너트는 나사산이 있는 너트를 리벳처럼

구멍에 박아넣어서 고정하는 것으로

리벳과 앙카볼트의 장점들을 모아놓은 것 같습니다.

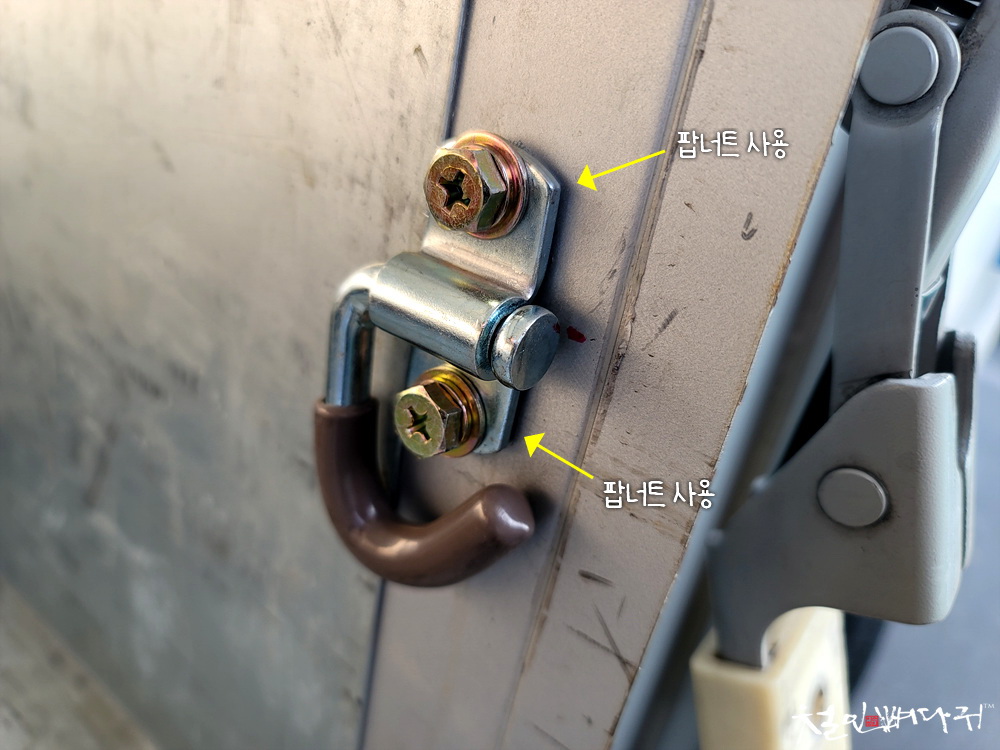

이전에 설치했었던, 후크고리를 좀더 튼든한

후크고리로 교체를 하는 과정에서 팝너트를

사용해서 고정해주었는데, 아주 튼튼하게 고정이됩니다.

처음에 사용했던 굵은 볼트못을 사용했던 것보다

더 강하게 고정되어 있습니다.

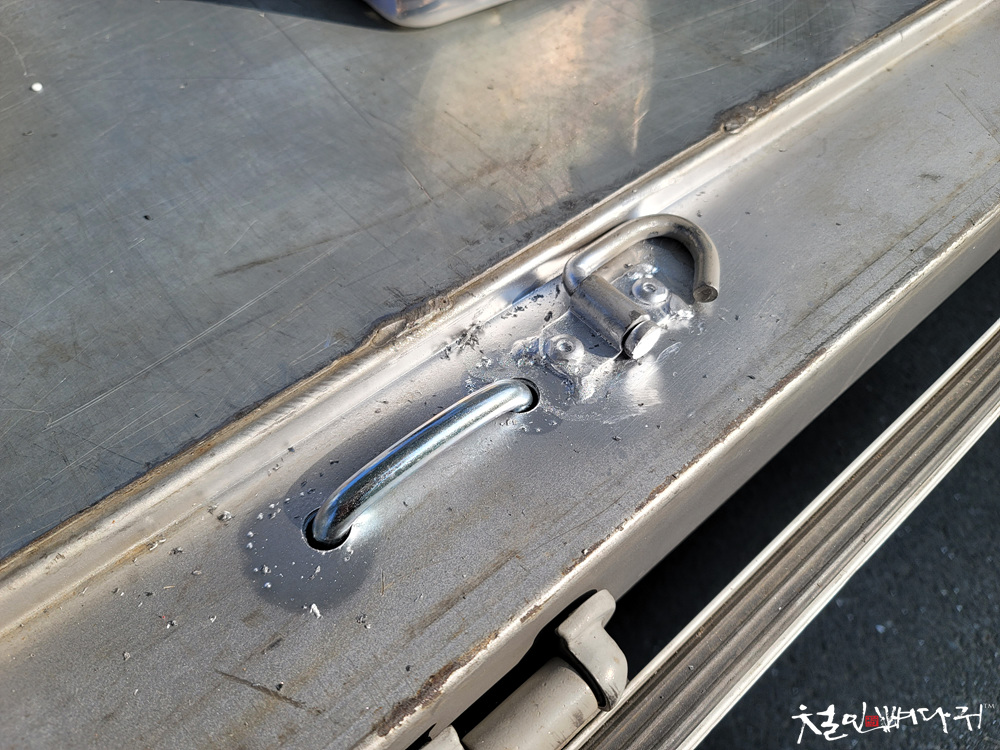

후크고리가 사용하면서, 아무래도 불편해서

추가로 설치한 'ㄷ'고리입니다.

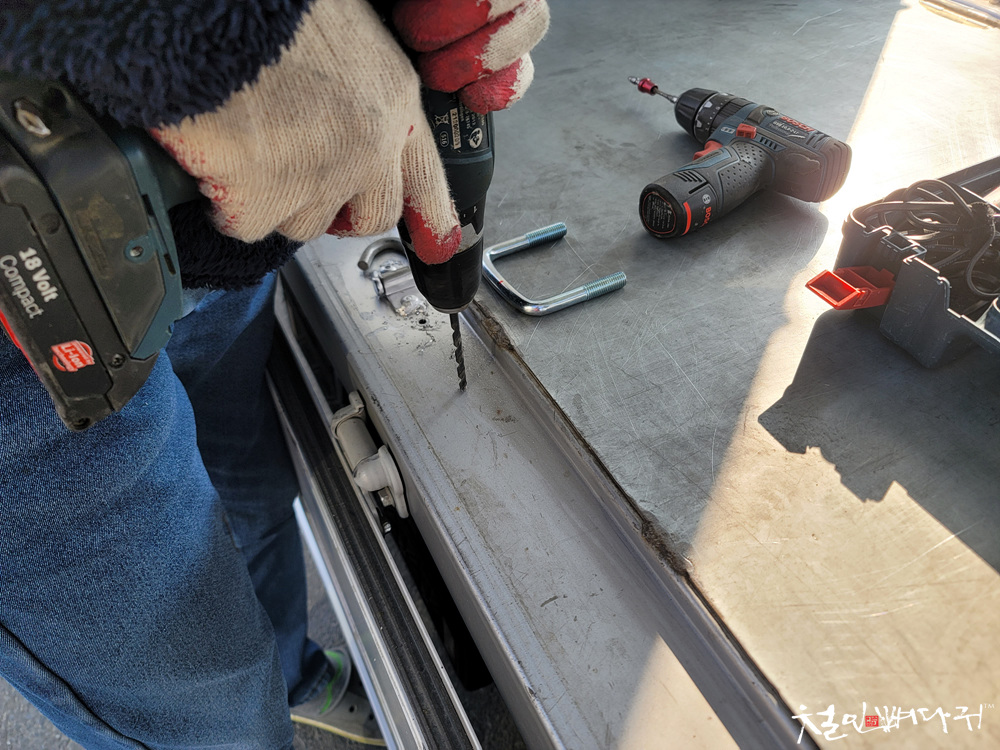

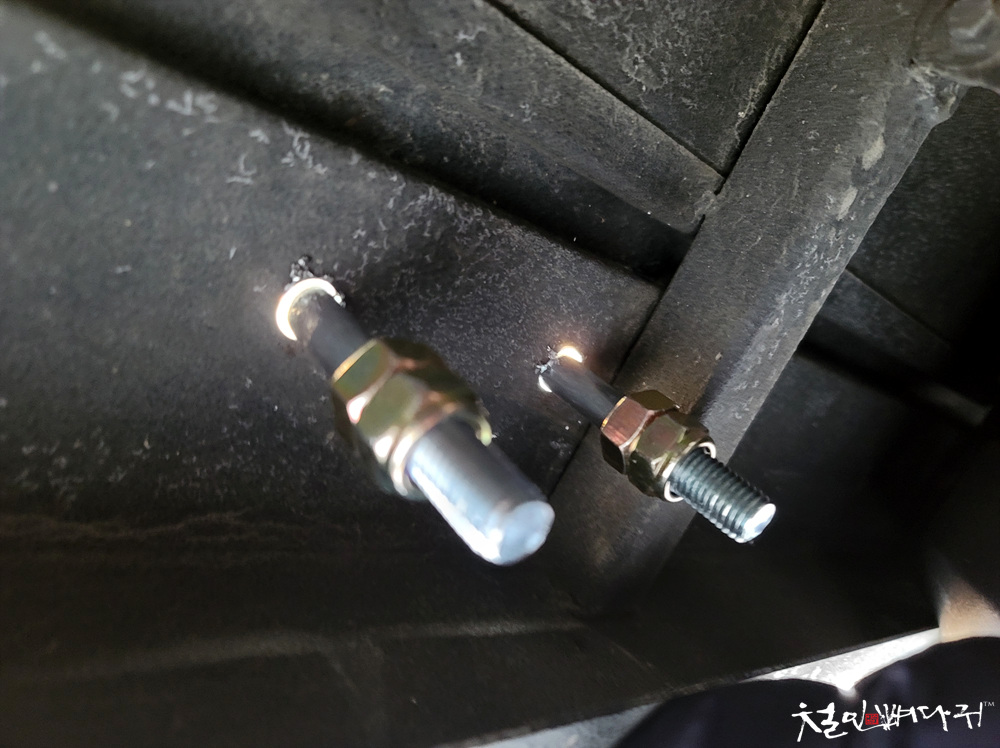

드릴로 구멍을 뚫고,

구멍을 고리에 맞게 넓혀서



너클볼트 구조로 고정을 해주는 구조입니다.



평상시에는 적재함 아래로 내려가 있다가

사용할때 들어서 사용하게 되어있습니다.

실제 화물차 운행하면서 필요해서 설치했습니다.
