20201206 ~ 20201207

탑차 내부의 짐 상태를 확인하기 위한 카메라 설치 작업입니다.

구매는 차주가 직접 했고, 설치만 도와줬습니다.



구매한 카메라와 모니터는 전원만 연결되면 작동하는 방식이라, 구조가 단순했고,

적재함의 LED등에 연결하고, 운전석에서 스위치를 작동시켜 바로 사용할 수 있습니다.

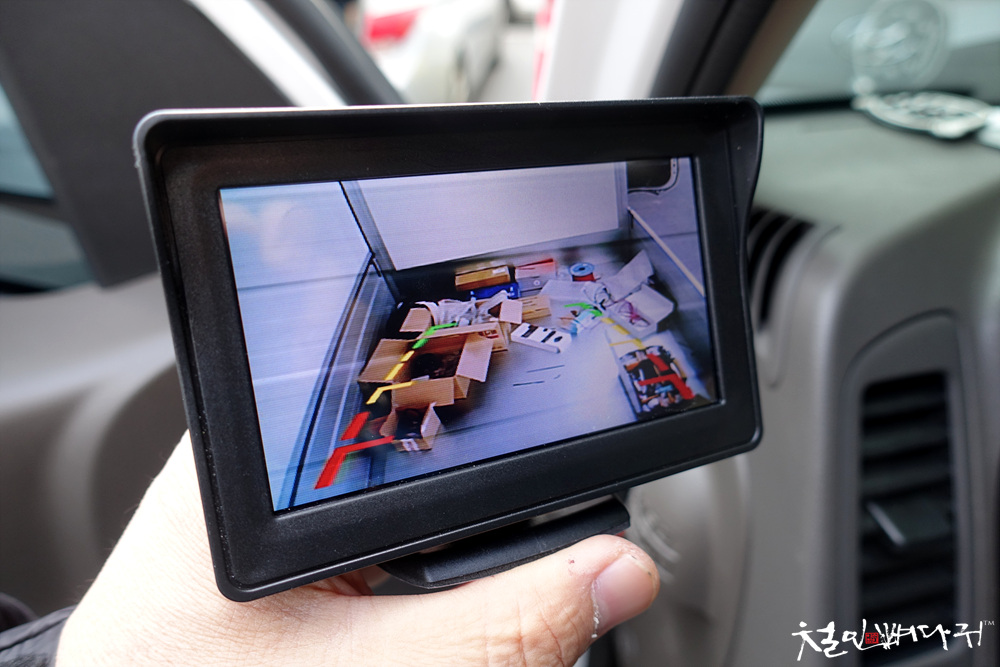

카메라가 정상 작동하는지 확인하는 것이 먼저였고,

노이즈가 있기는 하지만, 적재함 내부를 확인하는데 부족함은 없었습니다.

정상적으로 동작합니다.

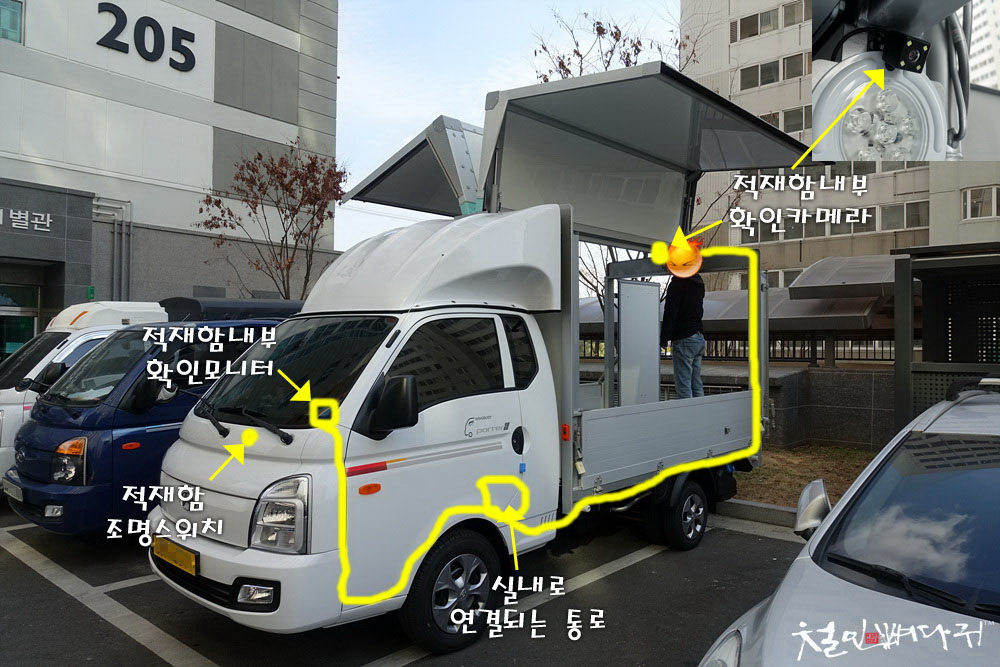

카메라는 적재함의 LED등이 있는 곳 위에 설치했고,

전원은 LED등의 배선에 연결하는 것으로 연결을 마무리했습니다.

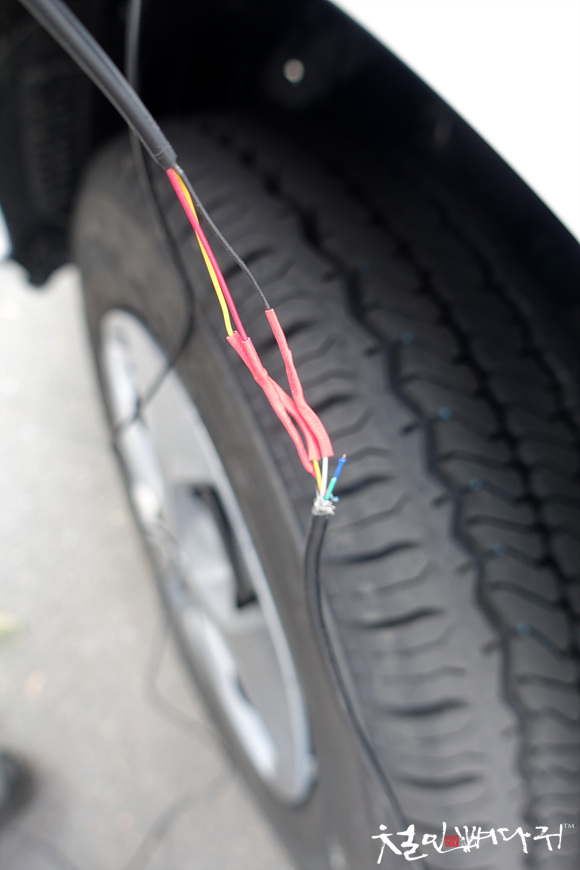

기본으로 있는 배선이 짧아서 다른 전선을 연장해주었습니다.

수축튜브와 절연테이프를 사용해서 마감했습니다.

구조가 단순해서 연결해야 하는 선이 몇 가닥 안됩니다.

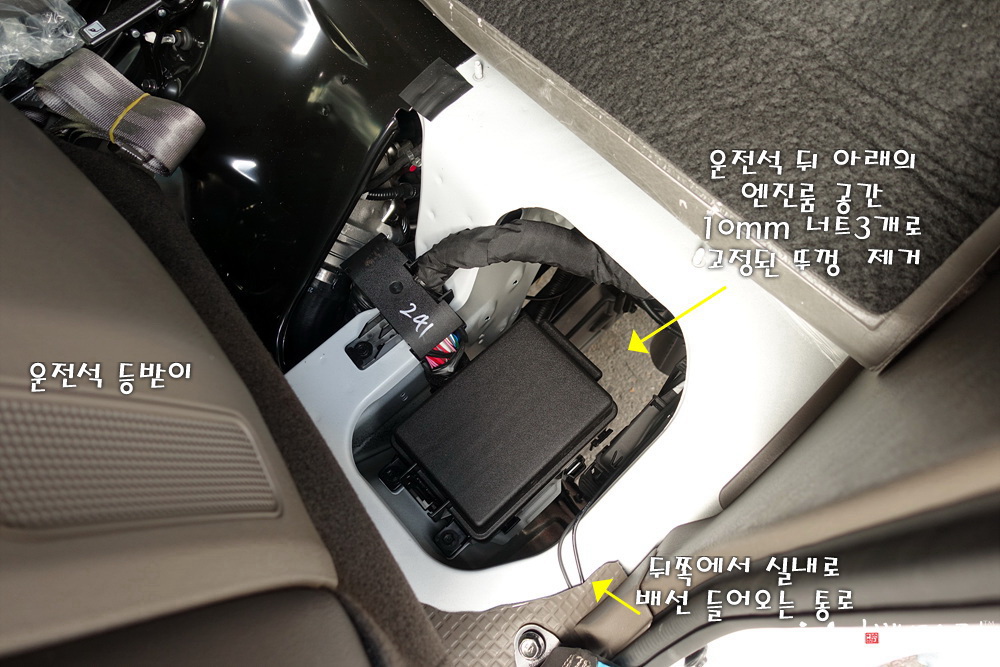

운전석 뒤 바닥에 엔진룸 쪽에서 실내로 들어올 수 있는 뚜껑이 있어서

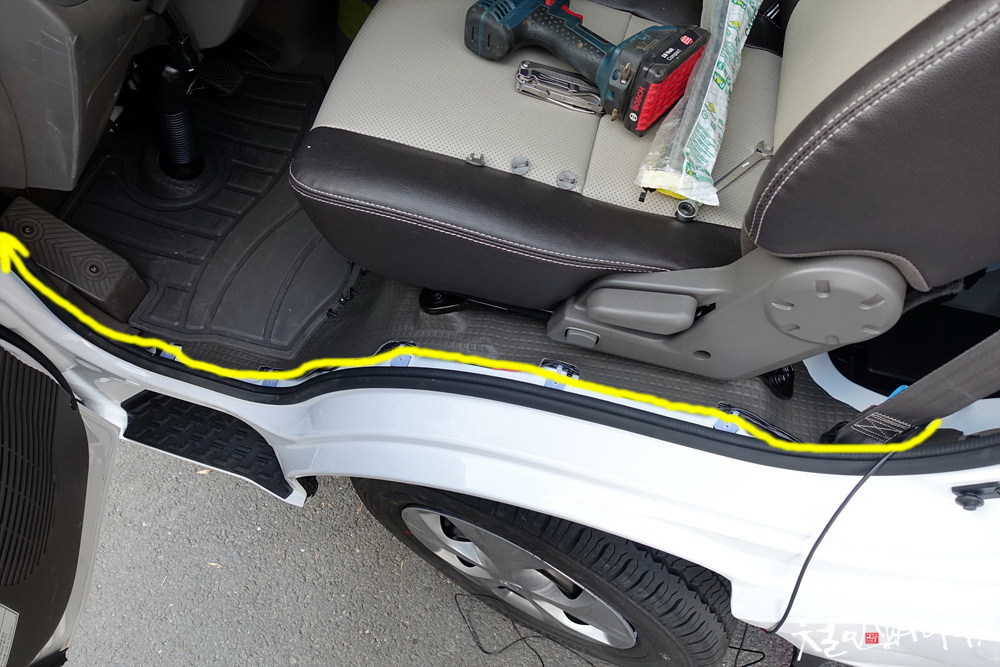

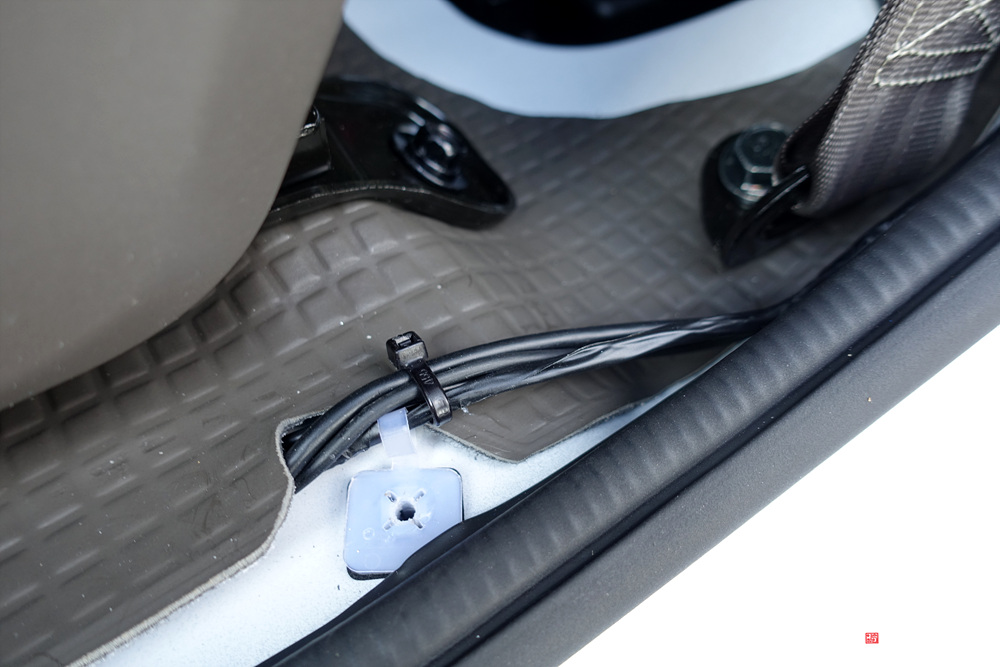

배선은 사진처럼 실내로 들어와 앞으로 이동을 했습니다.

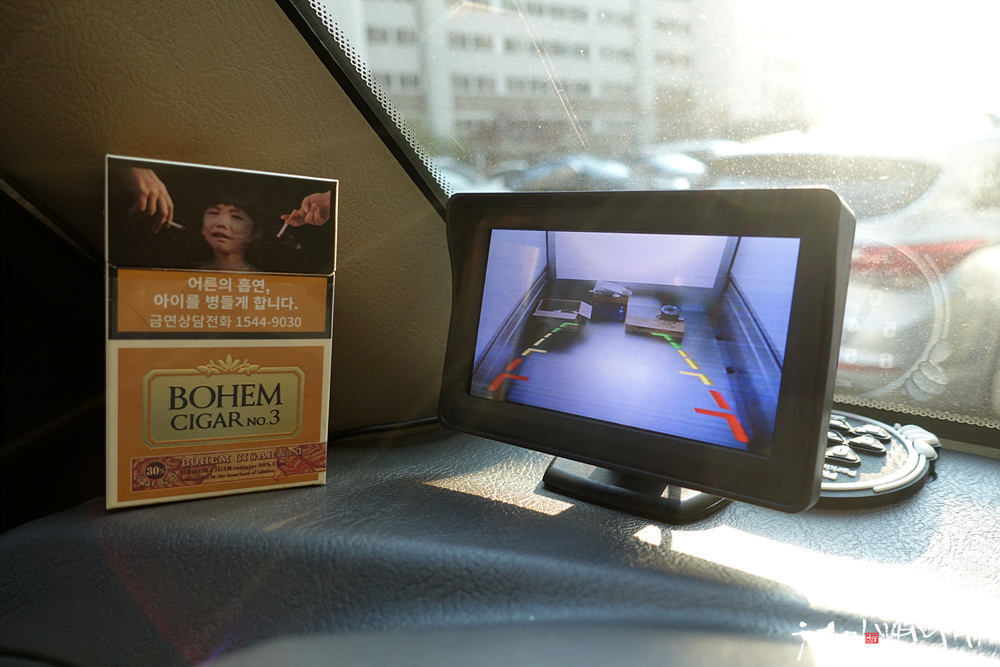

운전석 왼쪽 앞 대시보드 위에 모니터를 고정했는데,

모니터의 액정 크기가 담뱃갑 하고 같습니다.

아주 작지만, 유용한 기능을 하게 됩니다.

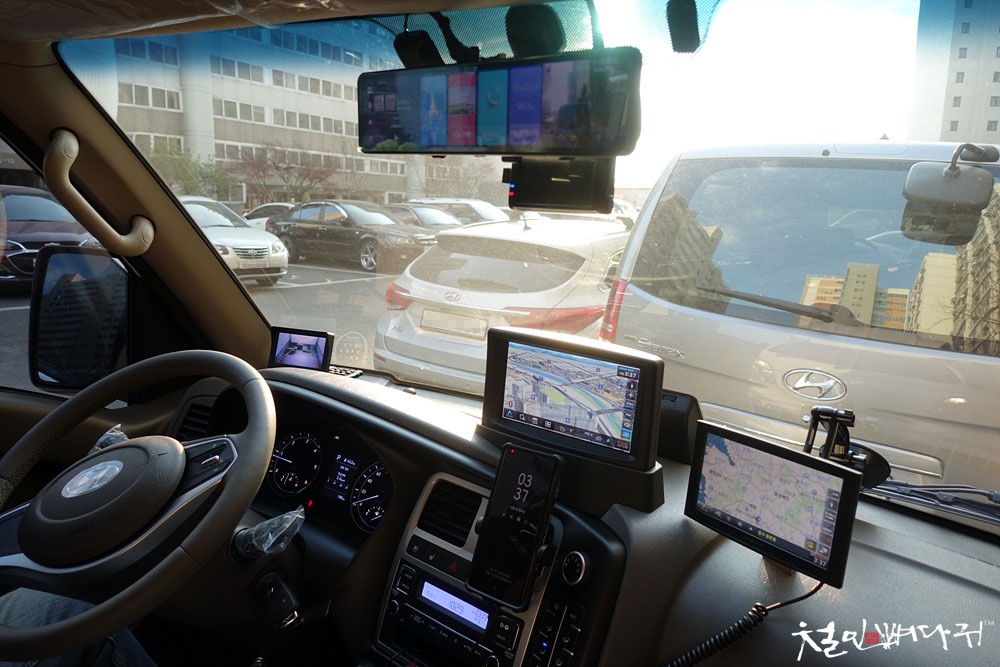

마무리 된 포터 실내 입니다.
