[▶] 지그비 스마트 벽 무선스위치+지그비허브-설치.음성인식(Zigbee.알리익스프레스)

20221113

20221117

알리익스프레스에 주문해서 받은

지그비(Zigbee)방식의 벽 스위치입니다.

우리 집에 필요한 수량만큼 주문해서 받았습니다.



구글 어시스턴트를 통해 음성으로

스위치를 제어할 수 있습니다.

아마존 알렉사 같은 것도 연동이 되는데,

우리나라에서는 구글을 통한 것이

사용하기 더 좋을 것 같아서 선택했습니다.



스위치를 사용하는 방법은

스마트폰의 어플의 버튼과

음성인식, 스위치를 직접 누르는 방식

3가지를 사용할 수 있습니다.



우리 집에서 사용할 스위치는

1구 1개와 3구 2개입니다.

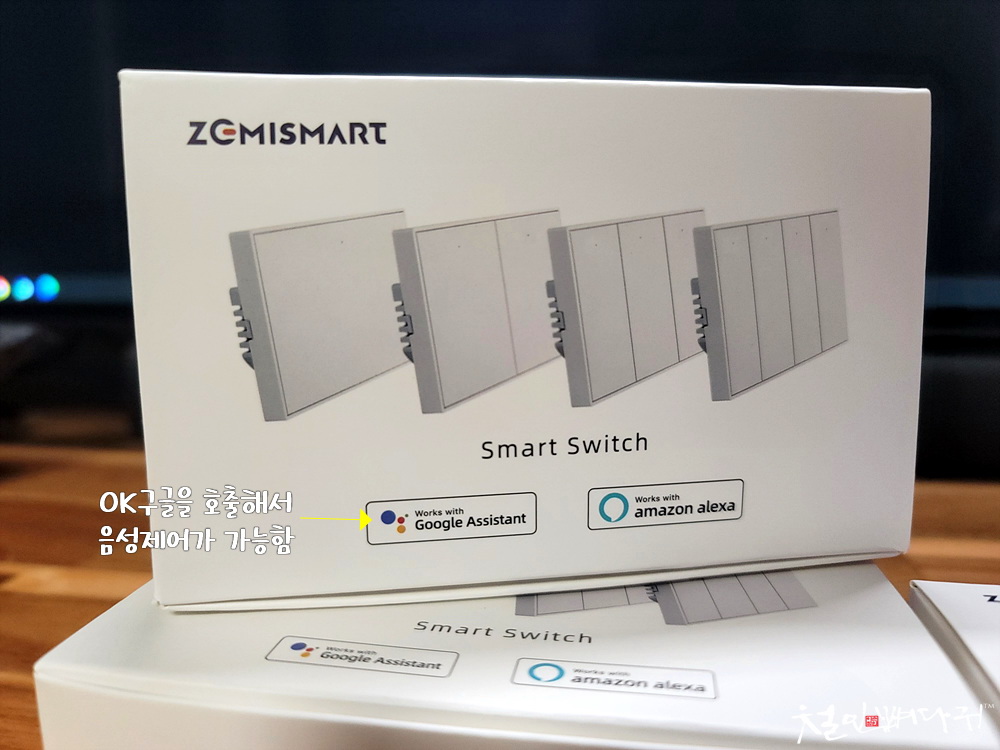

Yagusmart-투야 지그비 스마트 스위치

1구 가격 : $23.40 / 무료배송 / 알리익스프레스

3구 가격 : $27.30 / 무료배송 /3구는 2개주문

주문 : 20221108

도착 : 20221111

배송기간 : 3일

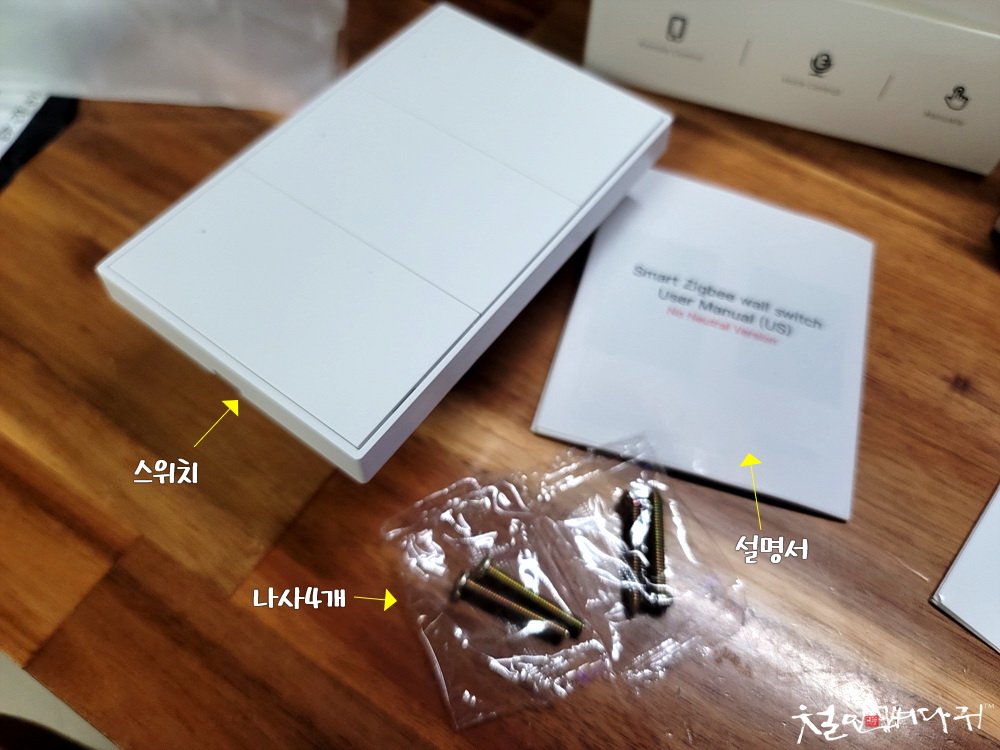

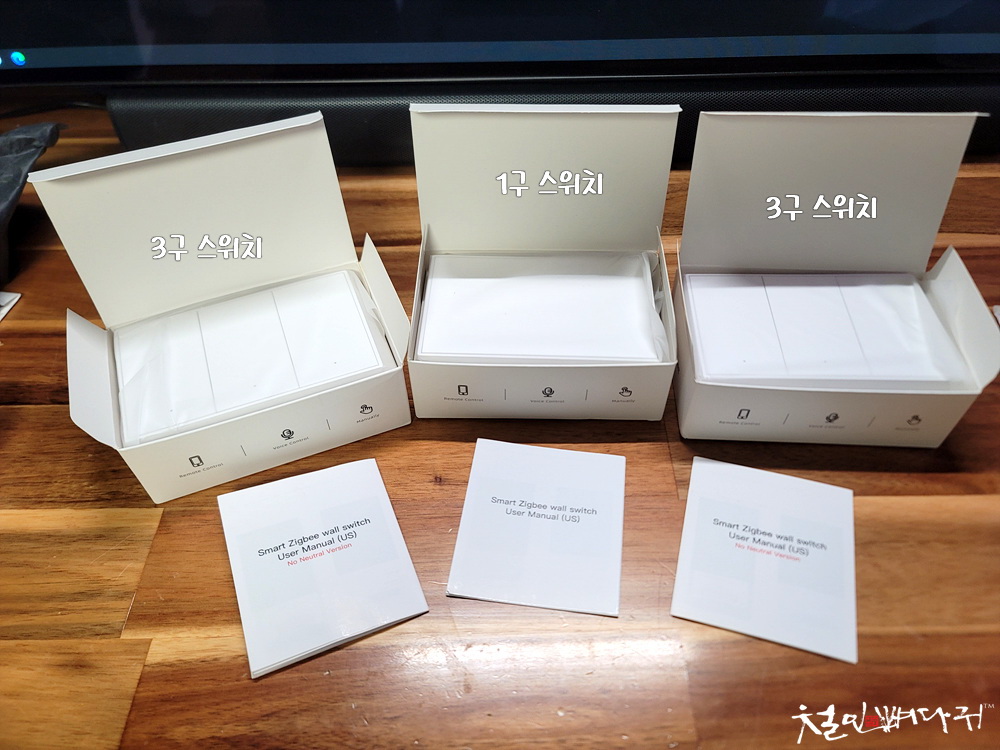

구성은

-스위치

-메뉴얼

-나사4개

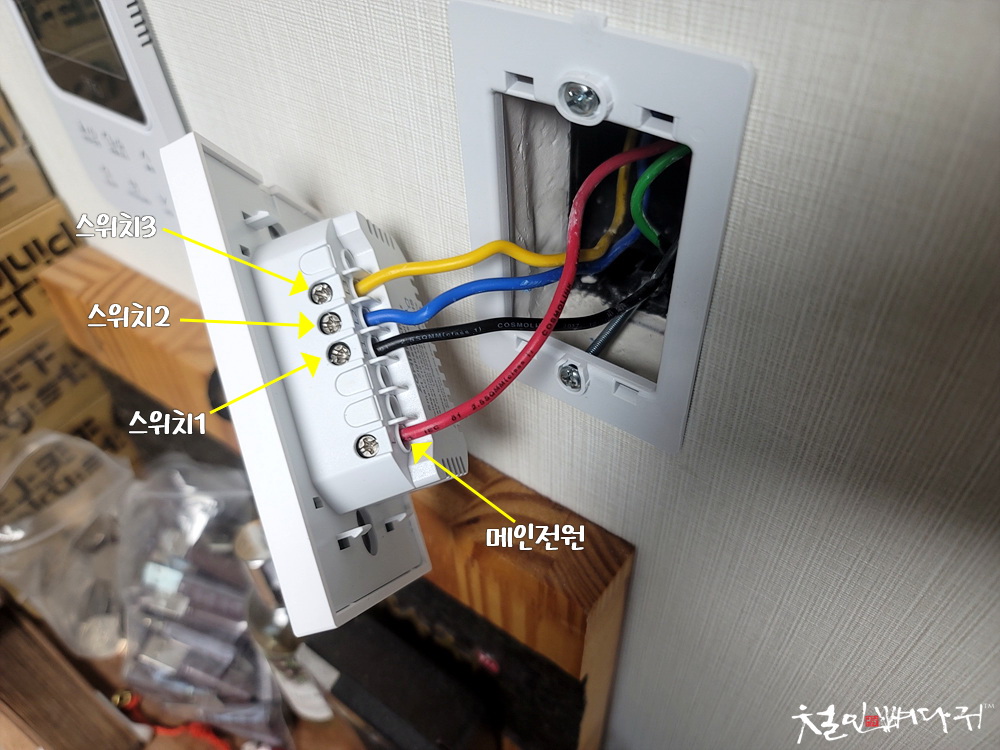

중성선이 없는 스위치로,

메인전원선과 조명으로 가는 각 스위치로

연결되는 전선을 연결하는 구조로,

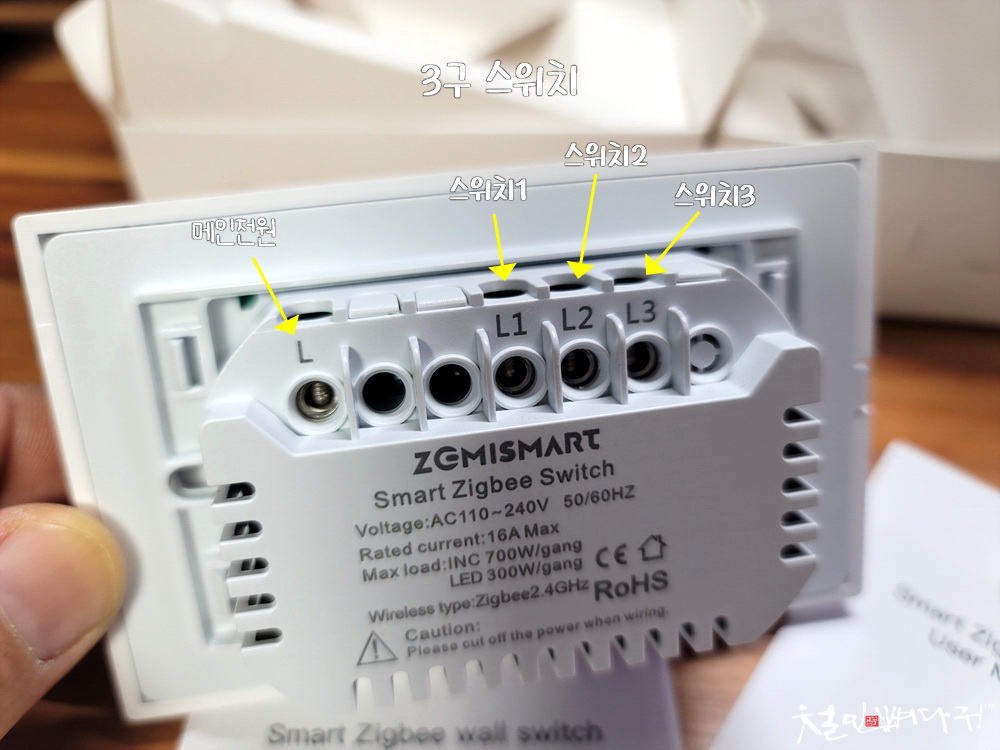

3구 스위치는 메인선 연결하는 단자와

3개의 각각 연결하는 단자가 있습니다.

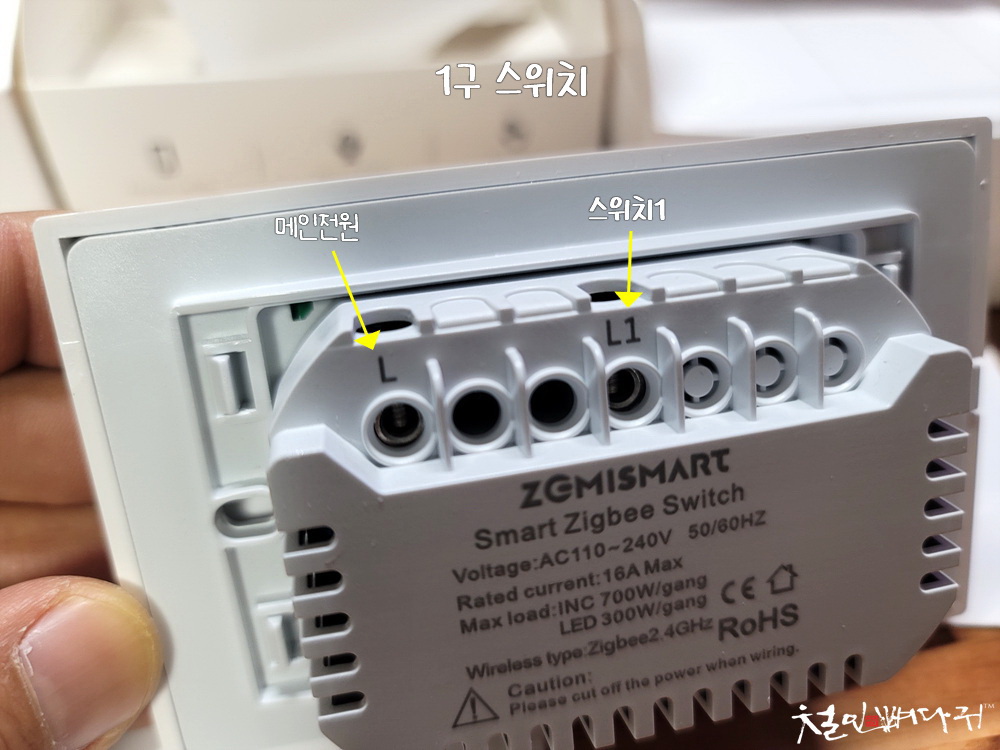

1구 스위치는 메인선과 스위치 1개에

연결하는 구조이고요.



우리나라 일반적인 가정집은

중선선이 없는 구조라서 선택한 스위치입니다.

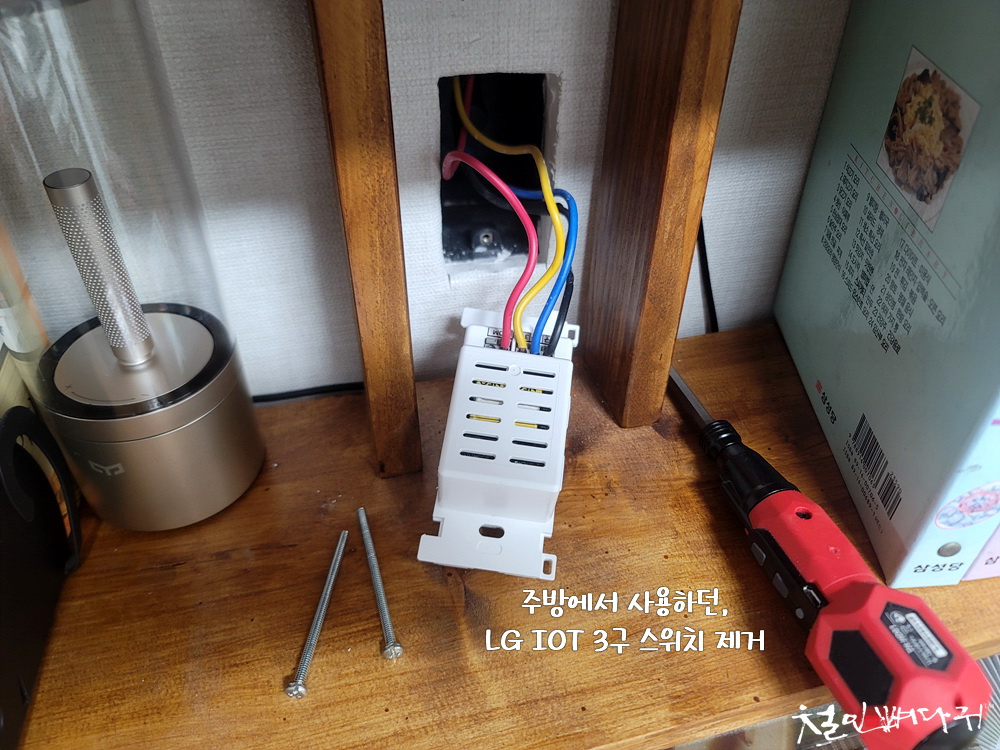

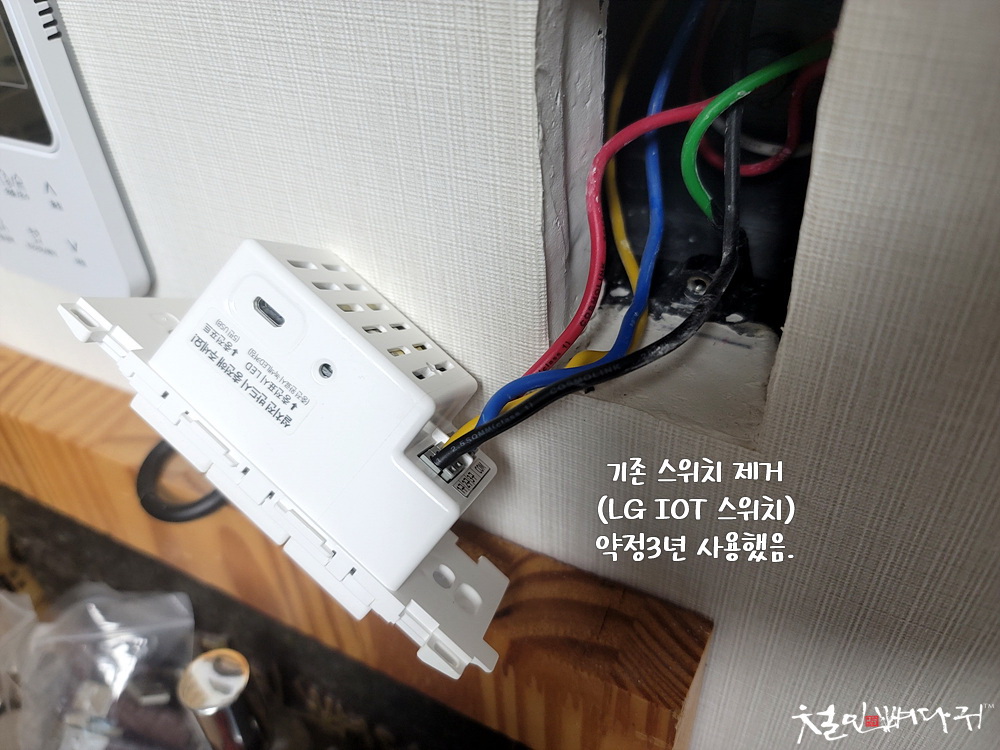

기존에 사용하던 스위치를 먼저 제거합니다.

LG IOT 스위치로 3년 약정으로 사용했었고,

한달에 12,000원씩 지불하던 것인데,

처음 설치할 때는 지금처럼 IOT스위치들이

흔하지 않을 때라서 선택했었는데,

시간이 지나면서 사용하기 좋은 제품들이 나오고,

한 달에 지불하는 돈들이 아깝다는 생각이 들어서

중간에 약정기간 안에 해지해보려 했는데,

위약금이 너무 많이 나와서 약정기간 끝날 때까지

사용하고 끝나자마자 사용할 수 있는

스위치를 구매해서 설치하게 되었습니다.

LG IOT 스위치는 반납했습니다.

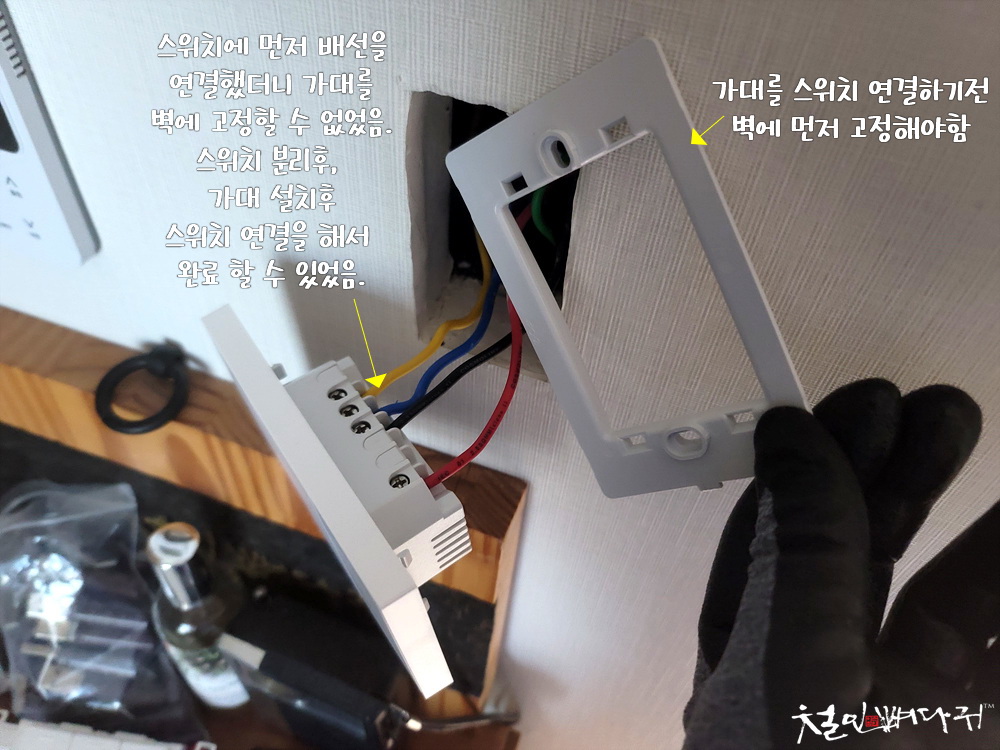

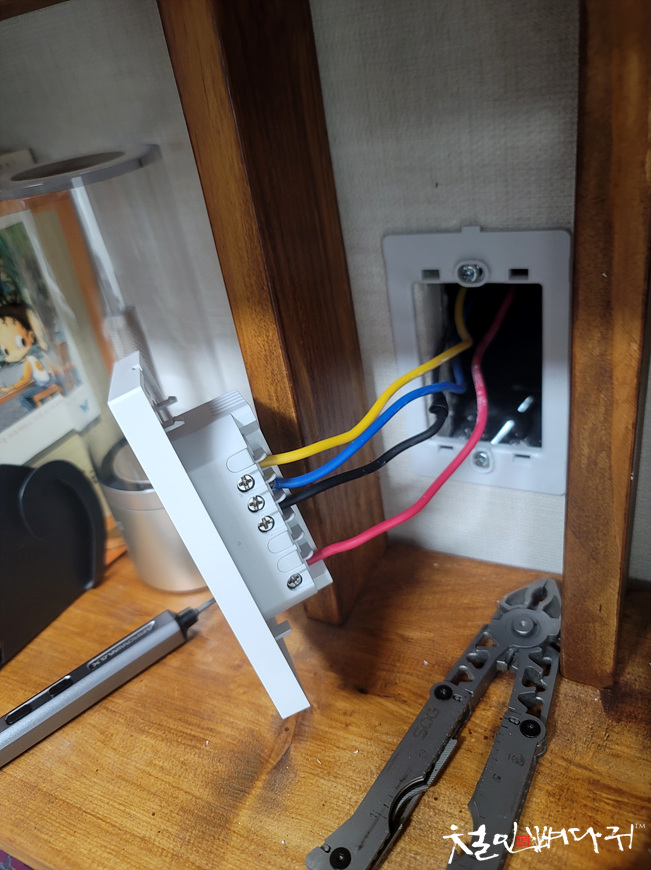

빨리 설치하고 싶은 마음에 지그비 스위치에

전선들을 연결했는데, 구조가 뒤판에 배선을

통과한 상태에서 스위치를 연결하는 구조였습니다.

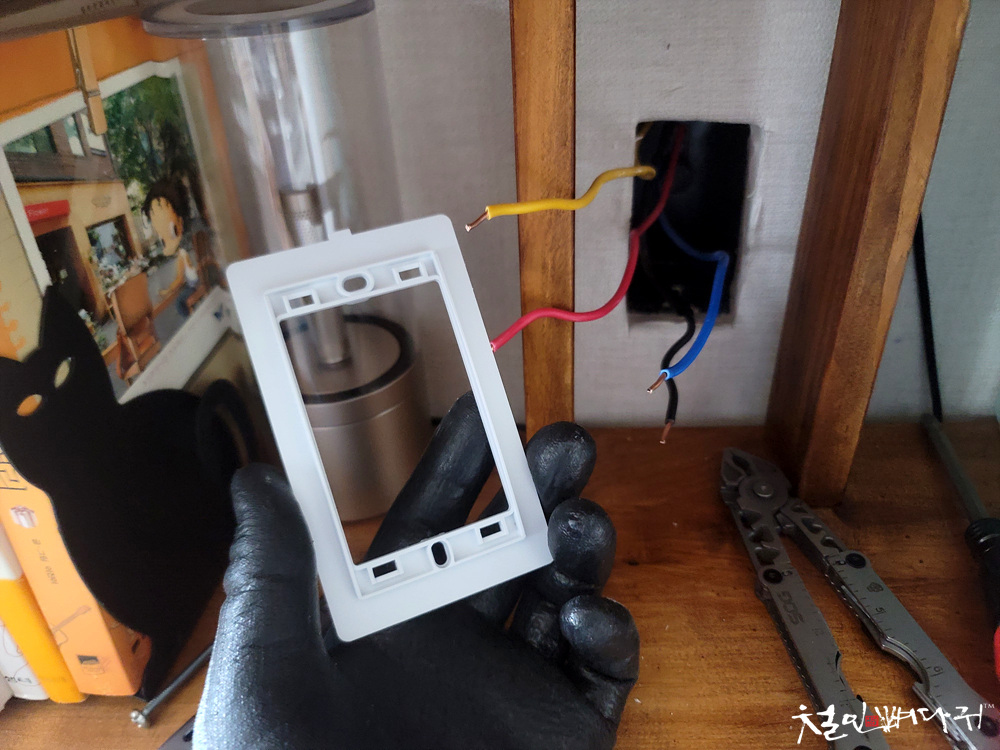

스위치 연결하고 벽에 고정하려고 보니,

뒤판이 먼저였습니다.



할 수 없이 스위치 연결한 배선 분리 후,

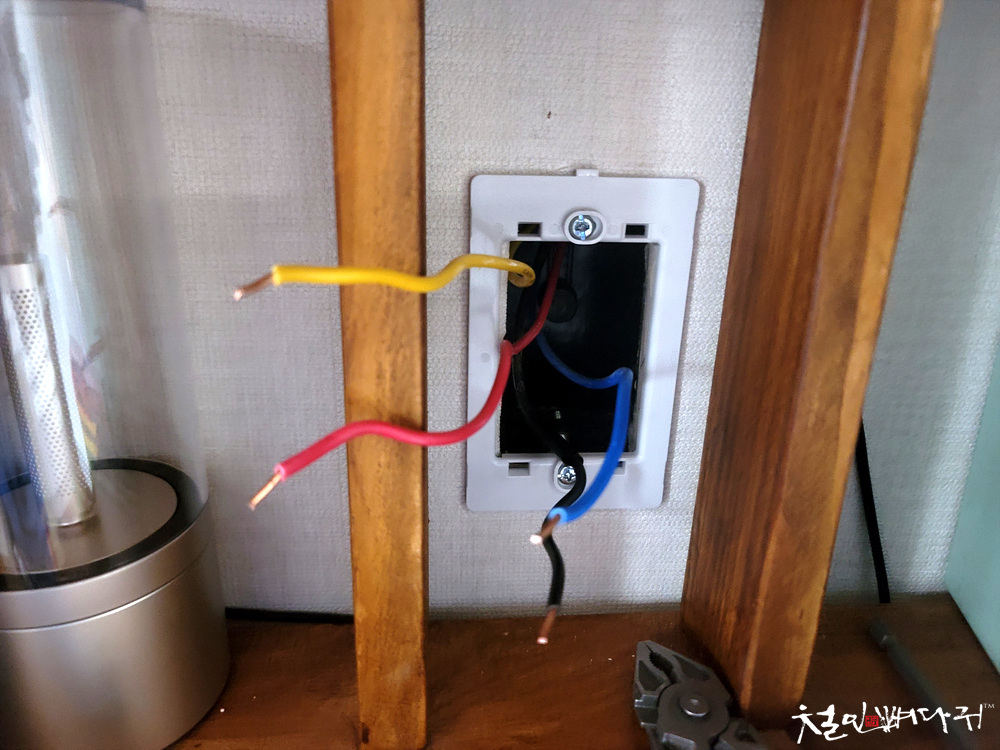

뒤판을 먼저 고정후 스위치를 다시 연결했습니다.

지은 지 몇 년 안 된 아파트라, 벽의 스위치 구멍이

스위치에 딱 맞는 구조입니다.

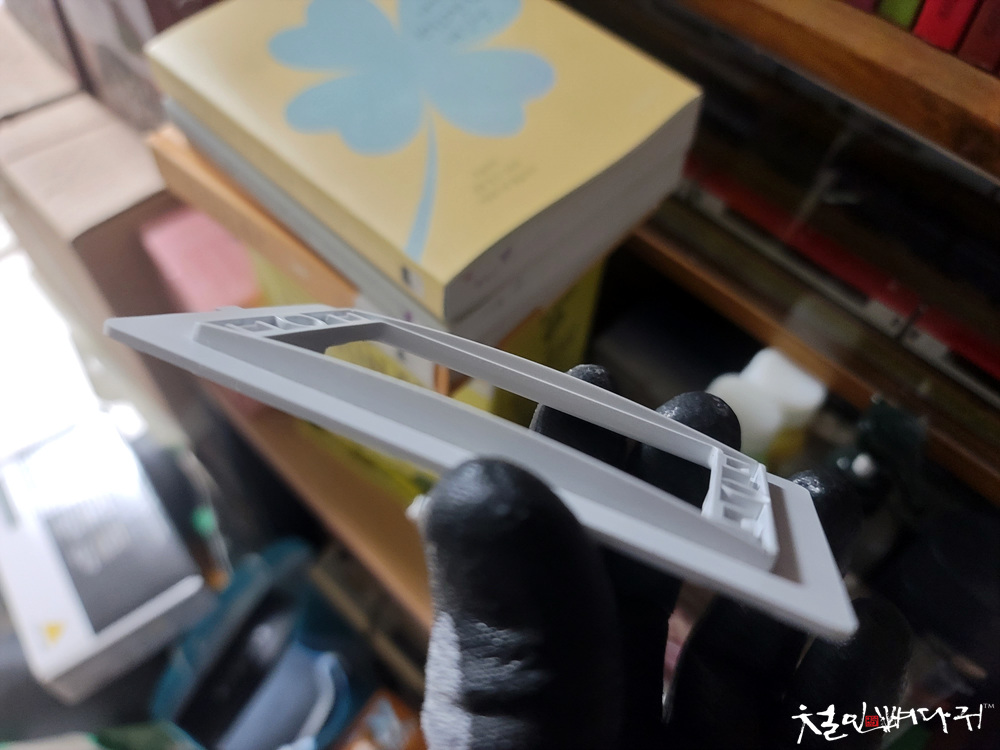

주방 쪽의 스위치 뒤판은 주방 벽면의 스위치 구멍이

조금 좁았습니다. 시멘트가 조금 두껍게

처리가 되어서 뒤판이 안 맞아서

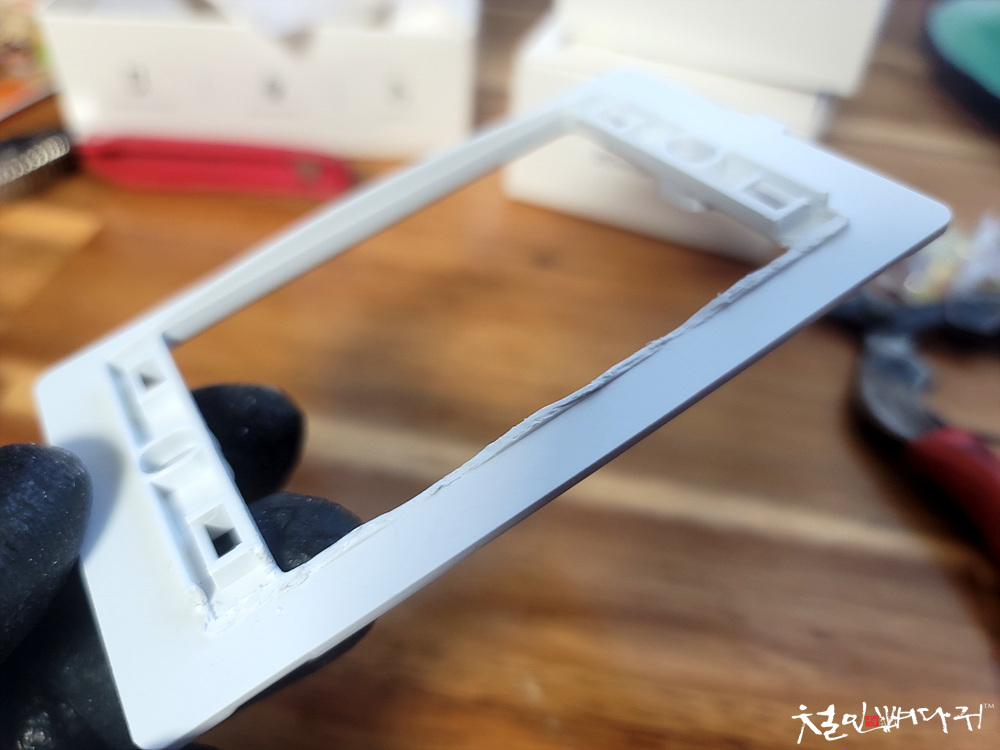

벽면 스위치 구멍으로 끼워지는 부분을

잘라내어 설치를 했습니다.



주방 벽면 스위치 구멍에 뒤판을 가공해서

잘 고정시켜주고 스위치를 연결해주었습니다.

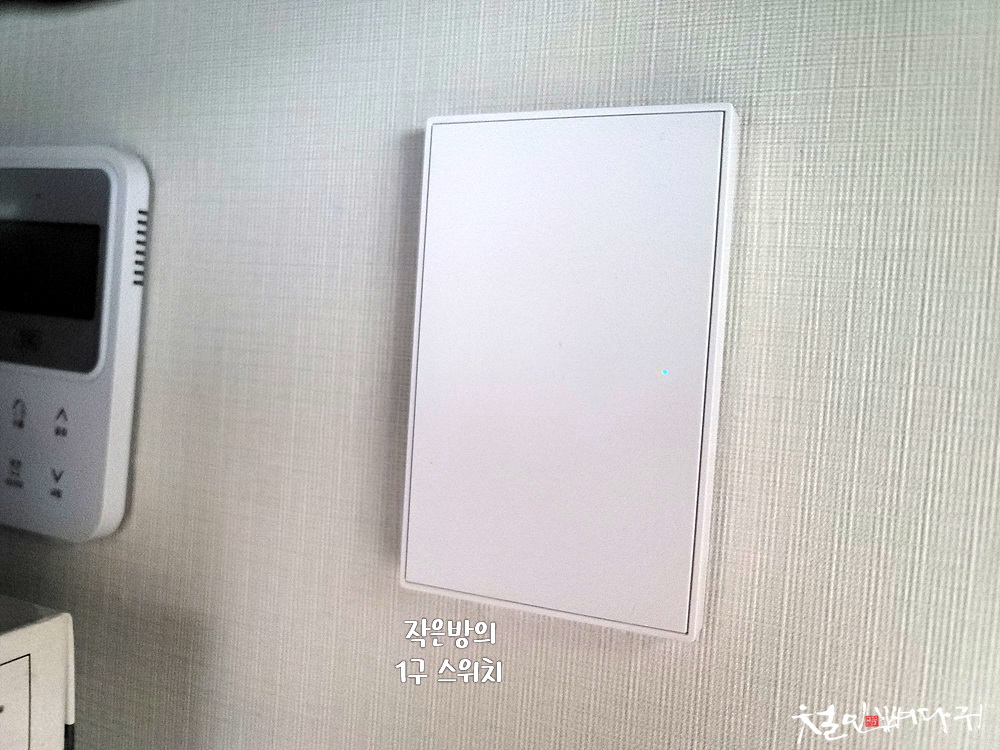

작은방의 1구 스위치는 전면이

넓은 한 개의 스위치로 되어 있어

디자인이 깔끔하고 좋습니다.

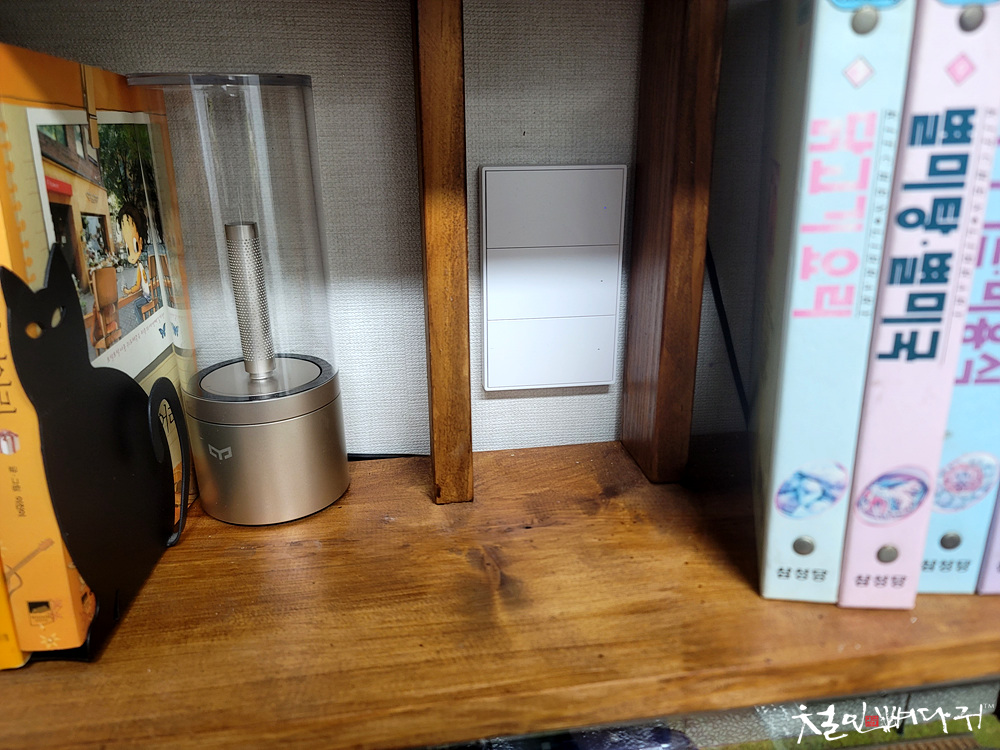

주방 벽면의 스위치입니다.

스위치가 최근에 판매되고 있는 것으로

이전 것들보다 이쁘다는 생각입니다.



스위치 디자인이 이쁜데, 아쉬운 점이 있습니다.

스위치에 표시등으로 들어오는 LED가

조명이 켜졌을 때, 들어오고, 조명이 꺼졌을 때

안 들어는 구조인데, 이거 반대로 된 것 같습니다.

조명이 꺼져서 어두울 때, 스위치의 LED에 불이

들어와 있어야 스위치를 찾아서 켤 수 있는데,

반대로 되어 있습니다.

LED 빛이 작고 약한데, 조명이 켜져서 밝은 상태에서

파란색 LED가 들어와 있어도 잘 안 보입니다.



스위치에 LED 빛이 반대가 되었든,

빛이 약하든 사용하는 데는 문제없기는 합니다.



---

지그비(Zigbee) 허브도 주문해서 받았습니다.

배송되어 왔는데, 박스가 심하게 찌그러져서 왔네요.

다행히 제품에는 이상이 없었습니다.

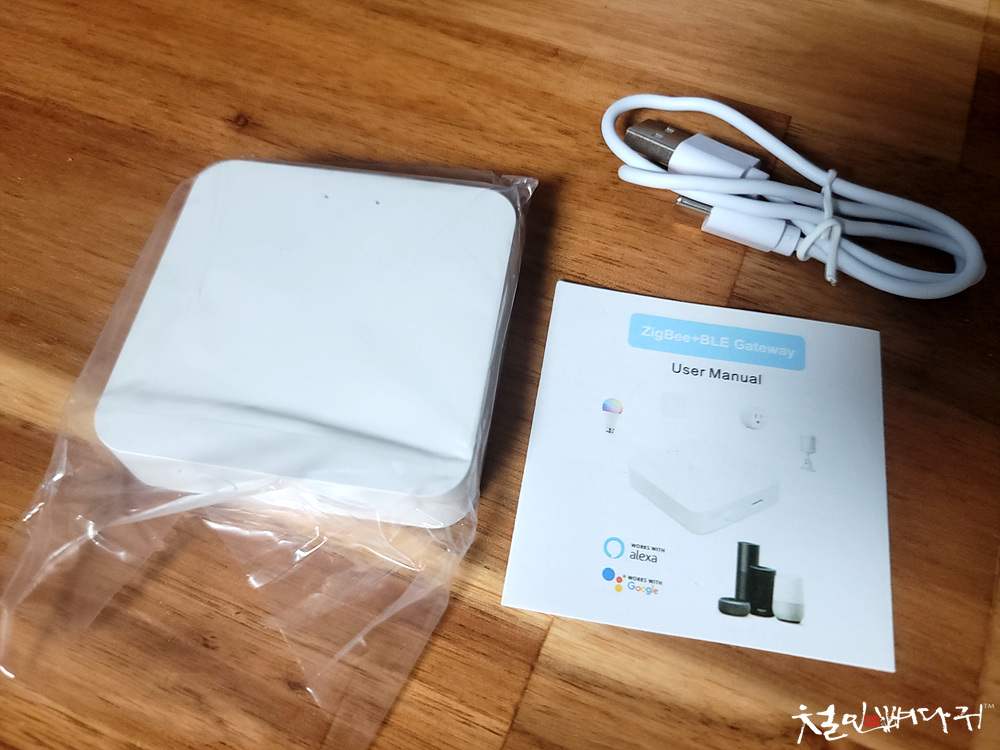

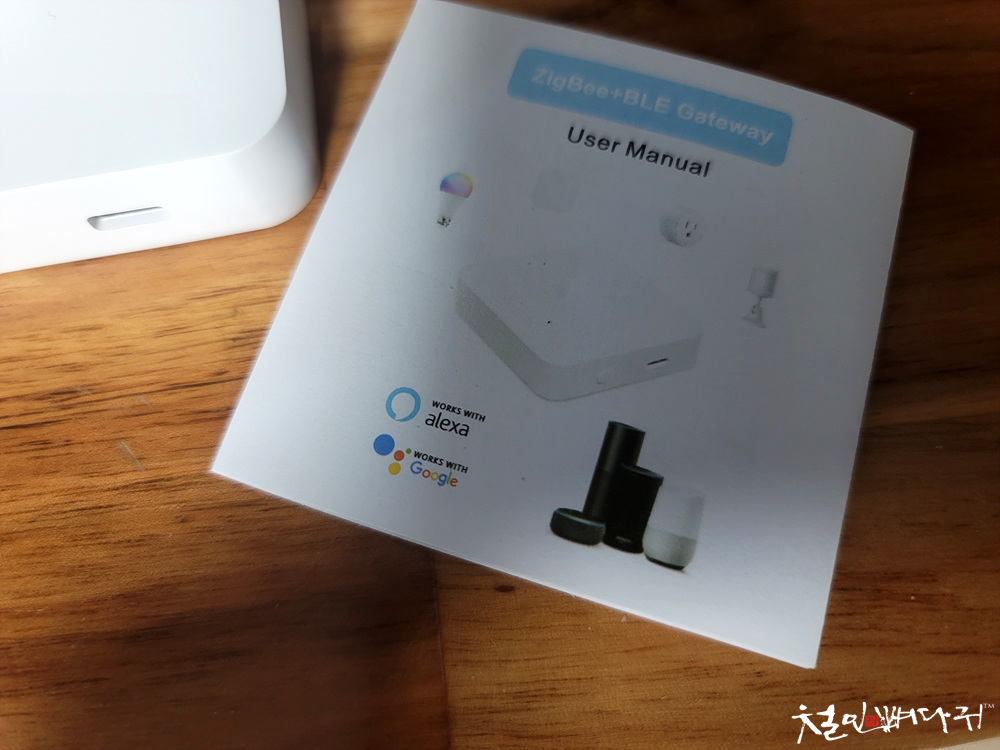

지그비허브, 전원용 USB-C케이블, 설명서





투야(Tuya) 지그비+블루투스 허브

가격 : $15.73 / 무료배송 / 알리익스프레스

주문 : 20221108

도착 : 20221117

배송기간 : 9일





지그비는 통신방식으로 지그비를 사용하는

장비들은 지그비허브가 꼭 필요합니다.

IOT장비들을 사용하려면, 명령을 내려주는 기기와

실제 동작하는 기기 사이에 연결해주는 장치가

지그비허브인데, 와이파이 방식이나 그 외 다른 방식들도

있지만, 지그비방식이 연결과 사용하기 좋은 장점이 있습니다.

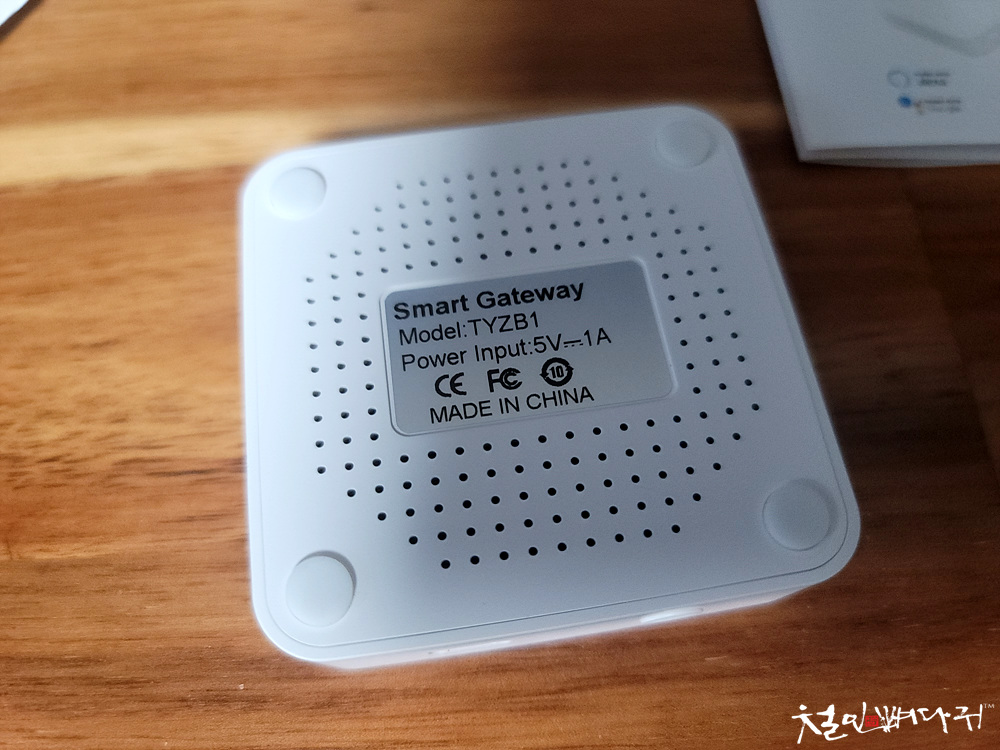

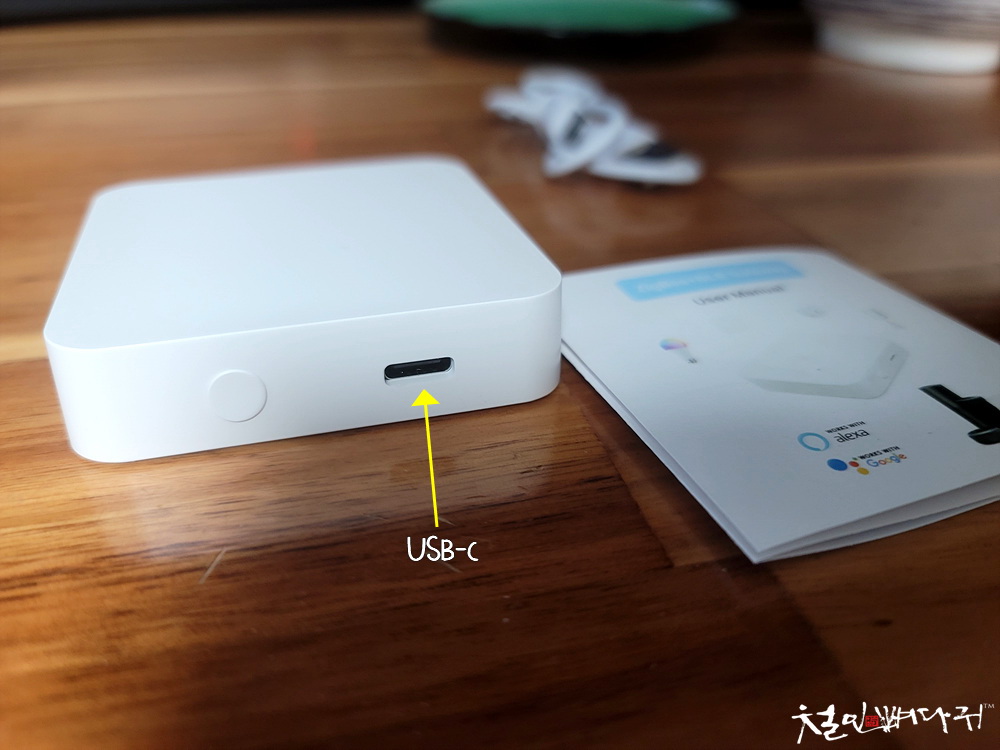

버튼 하나와 전원공급용 단자가 본체에 있습니다.

버튼은 페어링 할 때 사용하고, 그 외는 손댈 일이 없습니다.

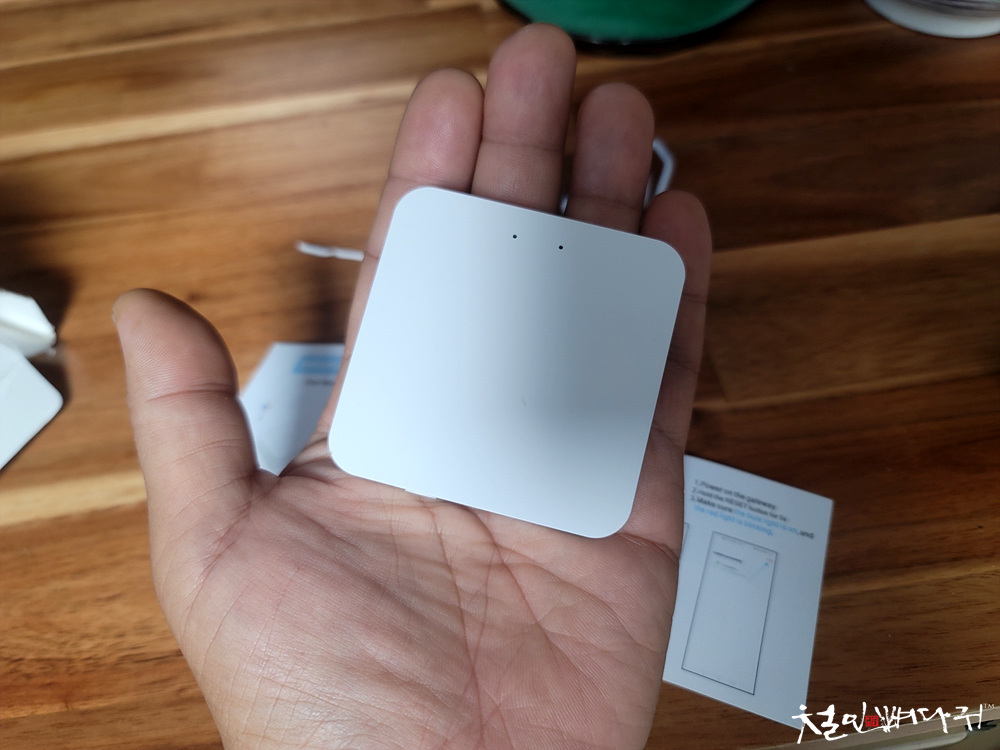

지그비 허브는 손바닥보다 작습니다.

집에서 사용하는 무선 와이파이에 접속해 준후

IOT기기들과 연동해서 사용하는 제품입니다.



전원을 연결하면, 본체의 LED가 깜빡거리는데,

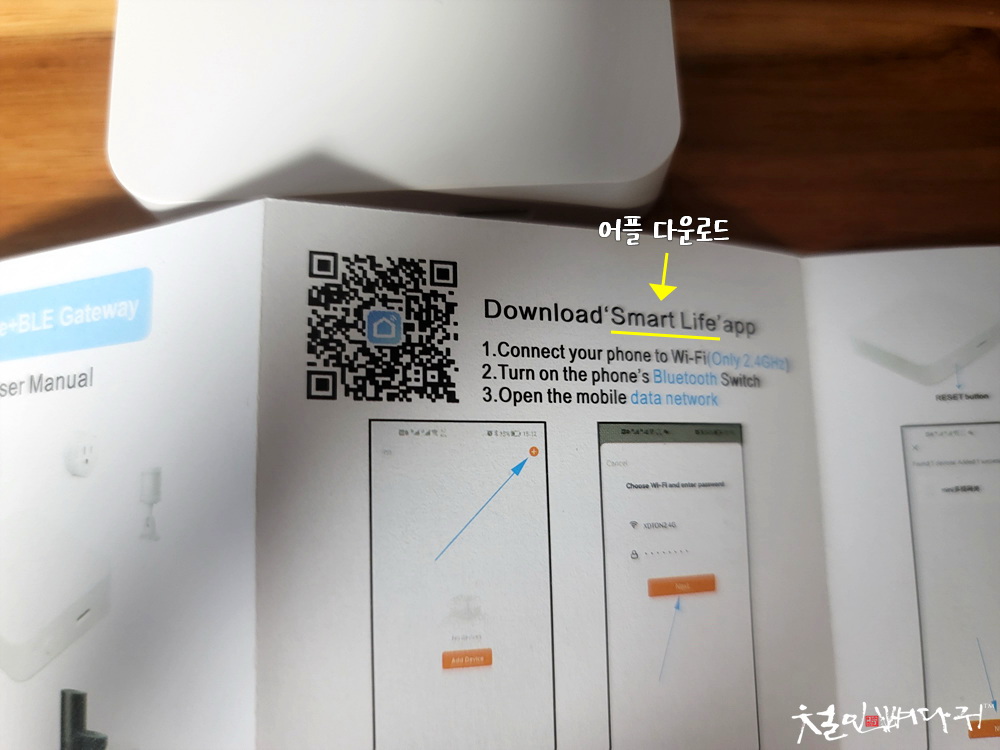

스마트폰에서 어플 'Smart Life'를 다운로드. 설치하고

찾아서 연동해준 후, 지그비 방식의 장치들과

연결해준 후 사용할 수 있습니다.

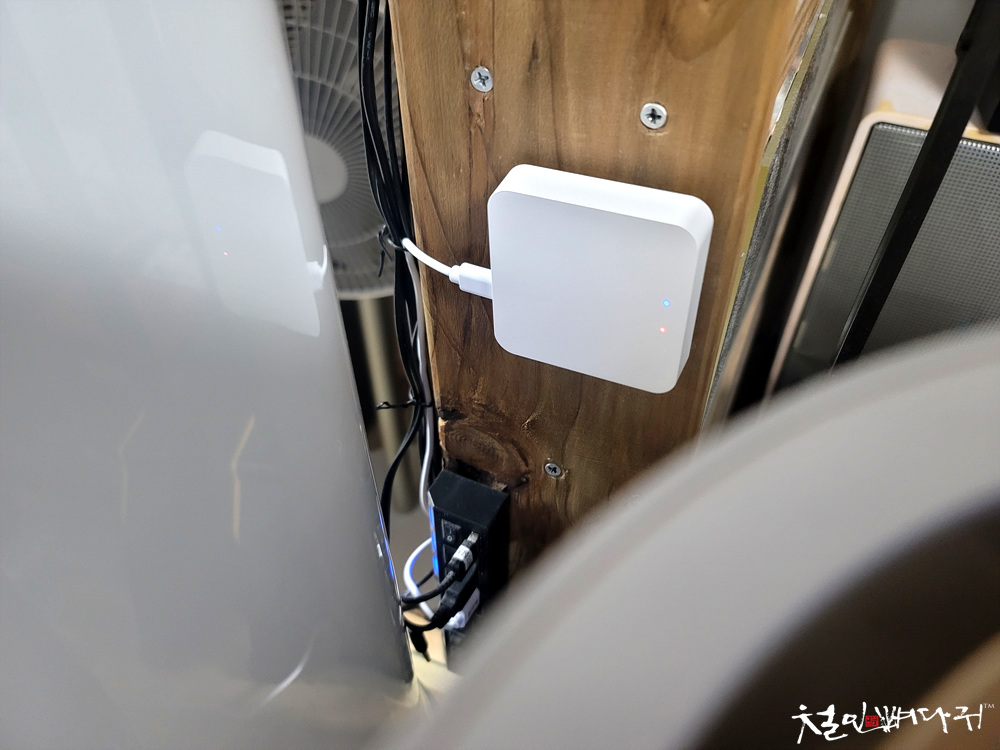

집안의 중간쯤 되는 위치에 고정해주었습니다.

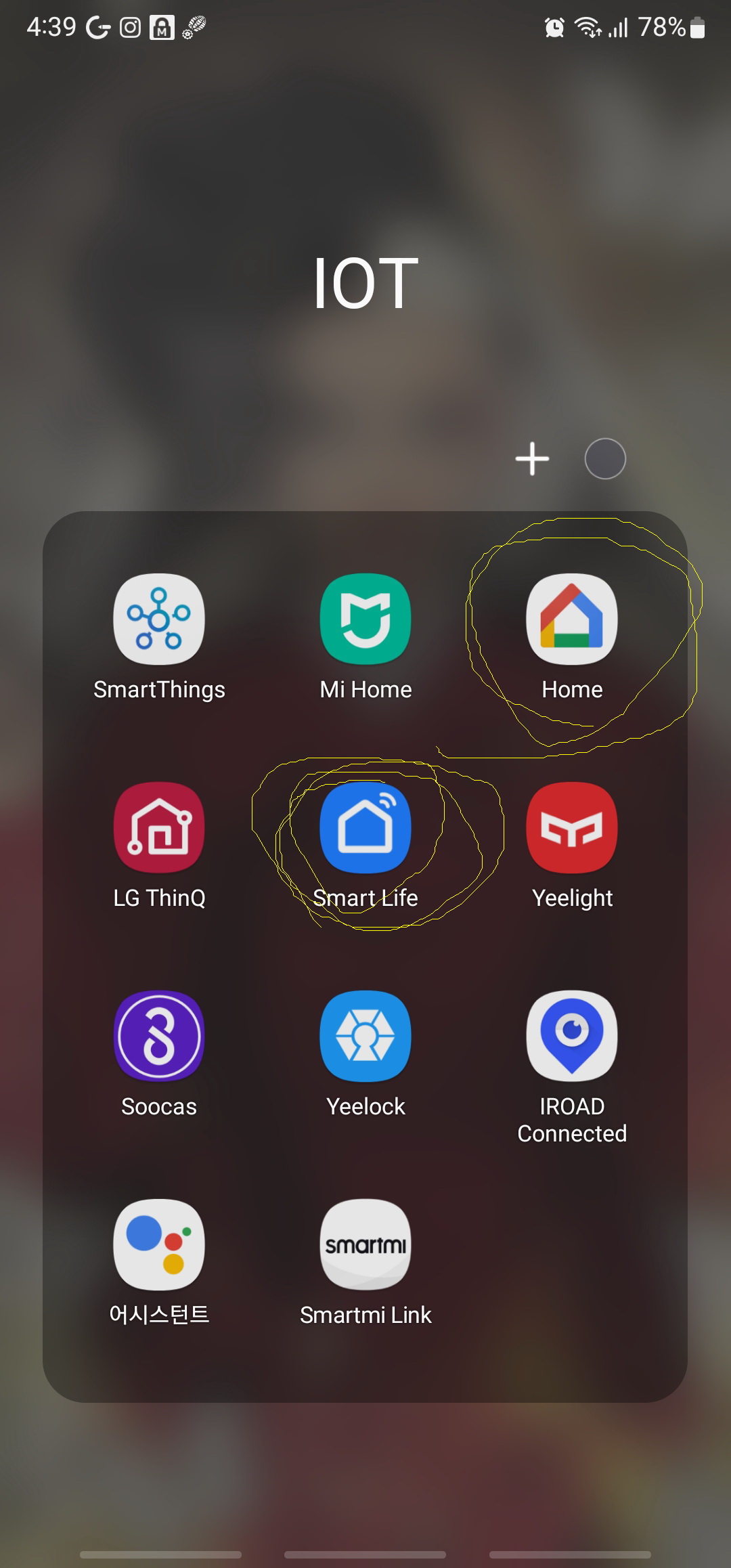

스마트라이프 어플을 설치하고,

지그비방식의 IOT기기들을 찾아서 등록해주면,

구글 HOME에서 불러들여 음성인식으로

기기들을 제어할 수 있습니다.

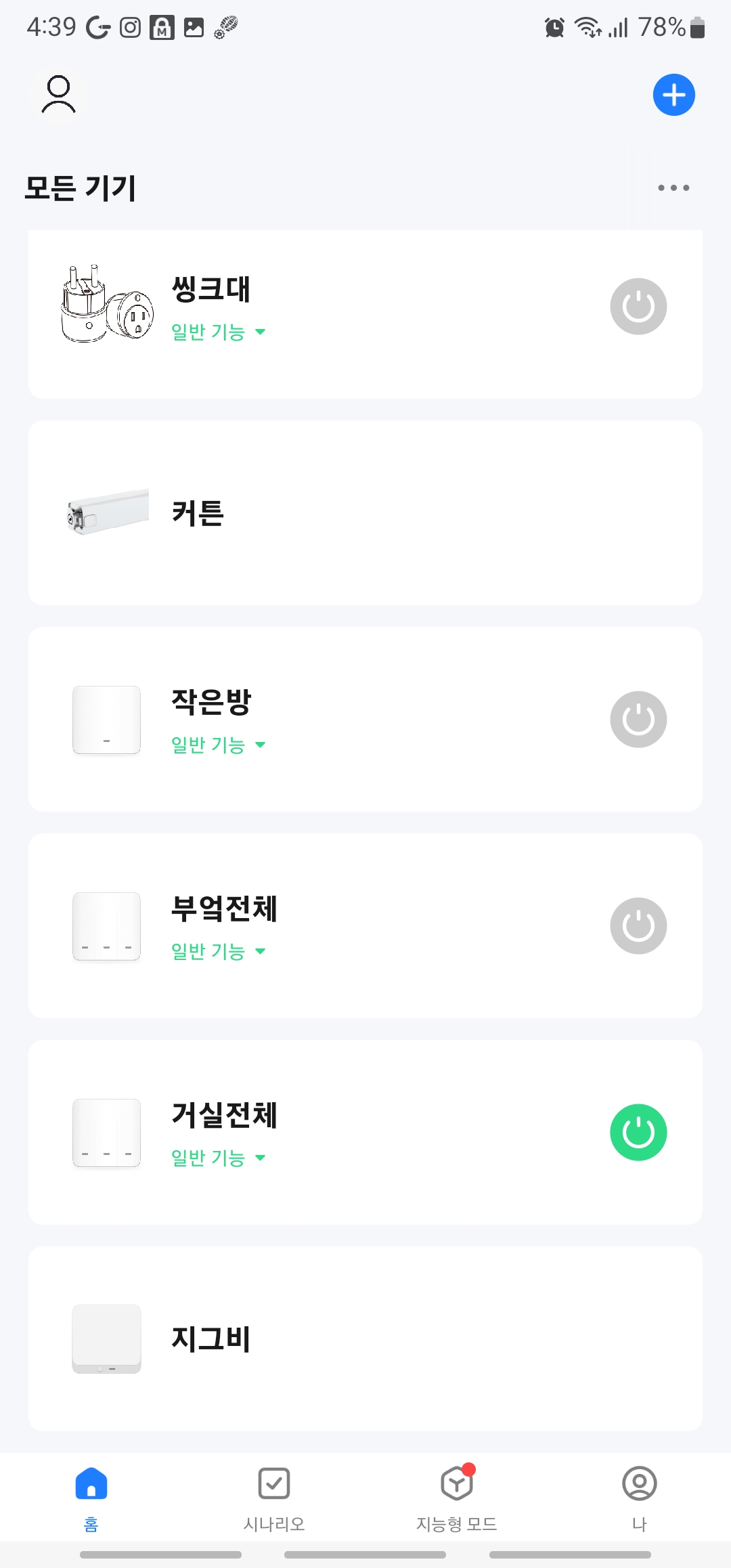

스마트라이프에 등록된

지그비 방식의 IOT 기기들입니다.

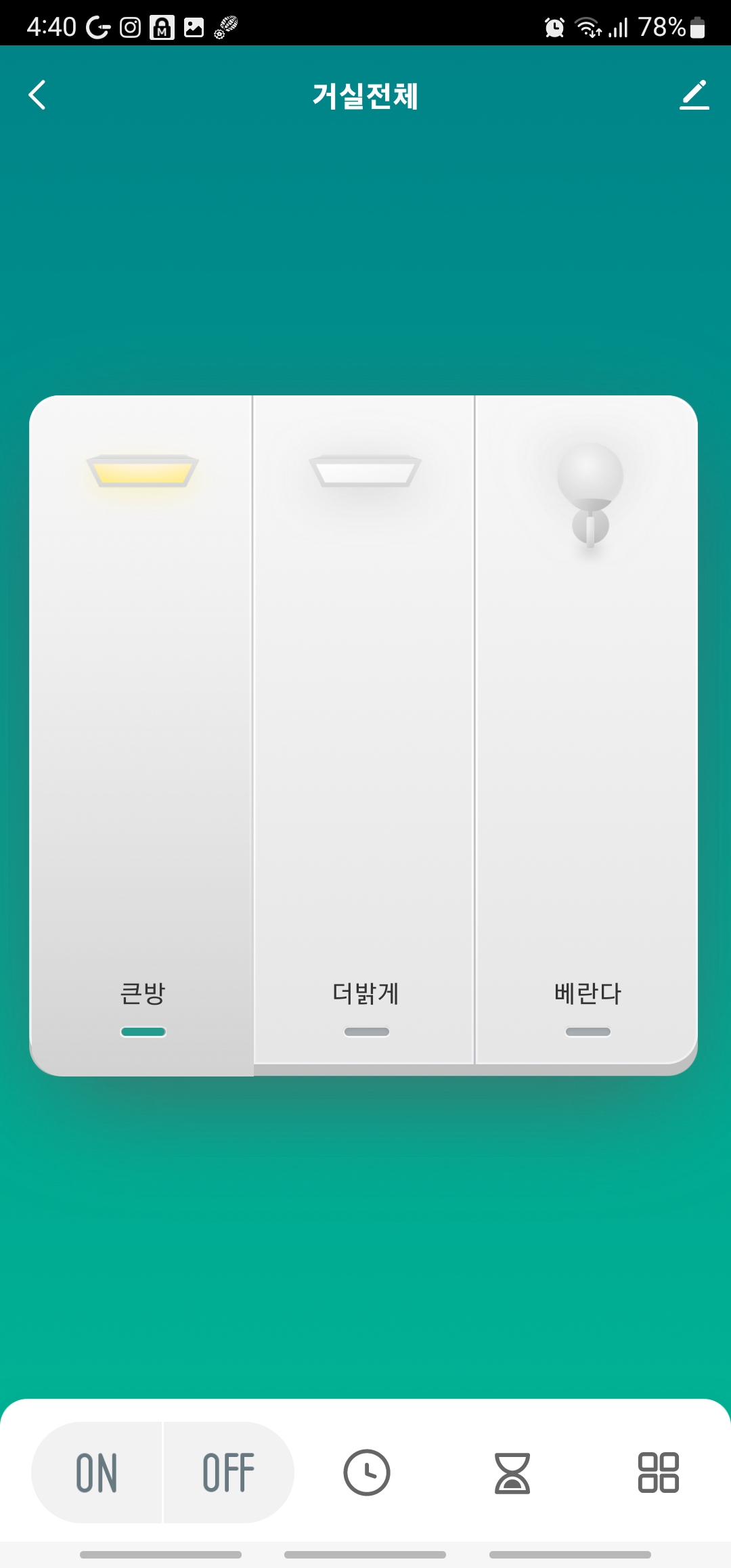

스마트라이프 어플에서 스위치로 진입하면,

각 스위치의 이름도 바꿀 수 있습니다.

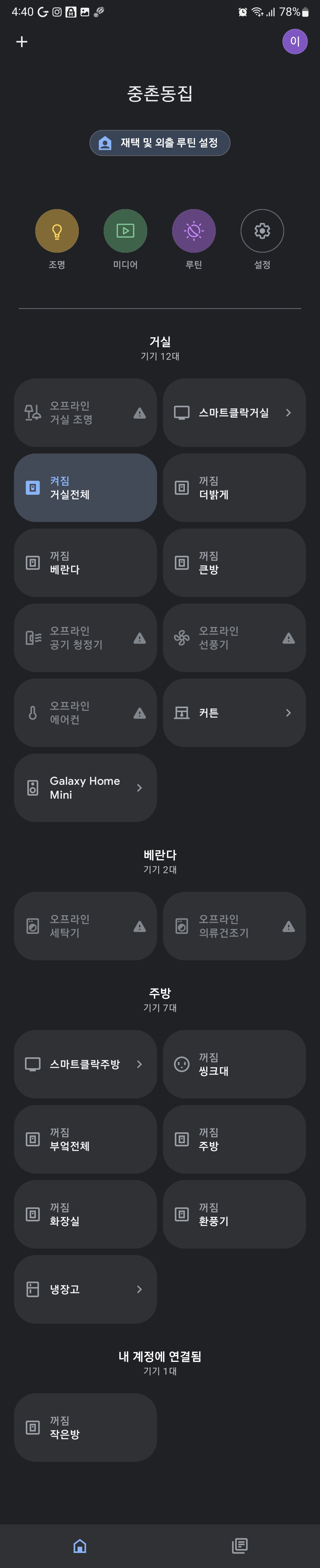

아래는 구글HOME 어플을 열서 볼 수 있는 창입니다.

현제 집에서 사용하는 IOT 기기들 확인할 수 있는데,

지그비 장치들도 있고, 다른 어플에 등록된 기기들도 있는데,

구글홈에서 불러올 수 있는 것들만 등록됩니다.

등록된 기기들은 여러 가지 루틴을 만들어서

스위치 하나로 동시에 작동을 하거나, 나중에 추가할

동작 감지센서나, 온도, 습도계 같은 것들을 연동해서

특정 조건이 맞으면 지정된 동작을 하도록 설정할 수 있기도 합니다.
