20250319
조수석 문 내부의 트림을 분리했습니다.
이전에 대시보드와 운전석문에 엠비언트 작업을
끝낸 상태라서 오늘은 나머지 문들을 작업합니다.
중국 알리익스프레스에 주문한 물건들이
따로따로 도착하다 보니 작업이 한 번에 안되고
순차적으로 진행되었습니다.
엠비언트의 전원은 5V USB를 사용해서
다운컨버터가 필요합니다.
엠비언트 1m
조수석 키ON은 윈도커넥터 중앙쯤에 있는
녹색 굵은선입니다.
이곳에 다운컨버터의 전원을 연결해 줍니다.
키 ON이기는 하지만, 시동 꺼도 엠비언트가
꺼지지 않고, 문을 열었을 때 꺼지는 배선입니다.
4개의 문 모두 같은 전선에 연결했는데,
문마다 전선 색이 다릅니다.
납땜과 절연테이프, 케이블타이까지 사용해서
마감을 해줘서 안전하게 작업했습니다.

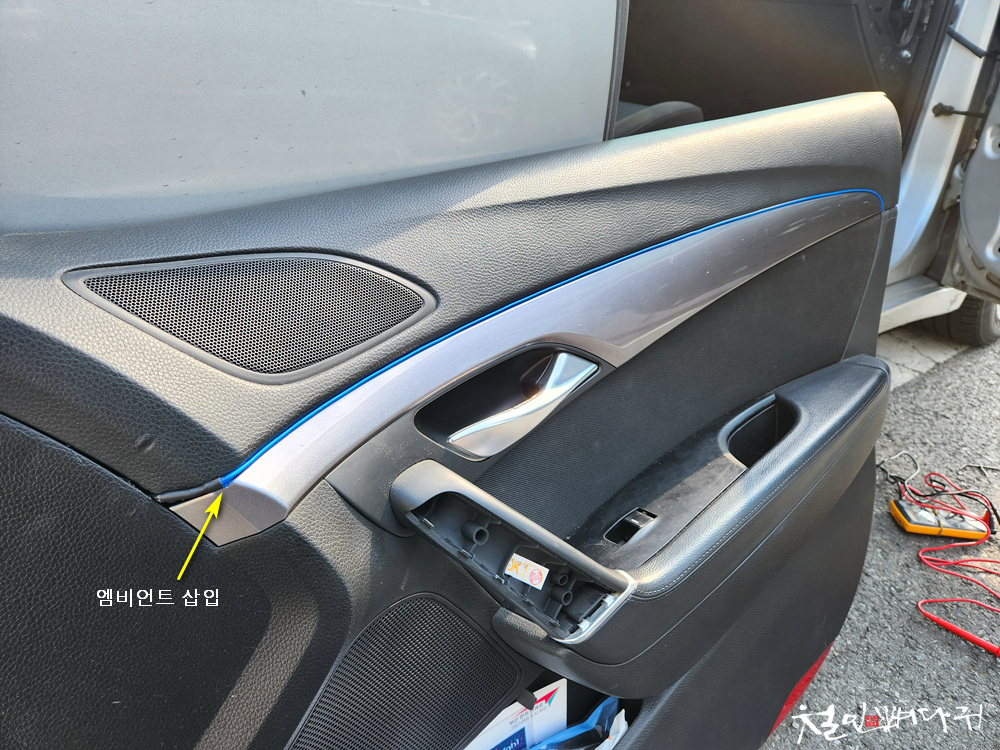

조수석 도어트림의 엠비언트 삽입.
조수석 뒷자리 윈도커넥터는
중앙의 파란색 굵은 선이 키 ON선입니다.
운전석뒷자리는 사진을 못 찍었네요.

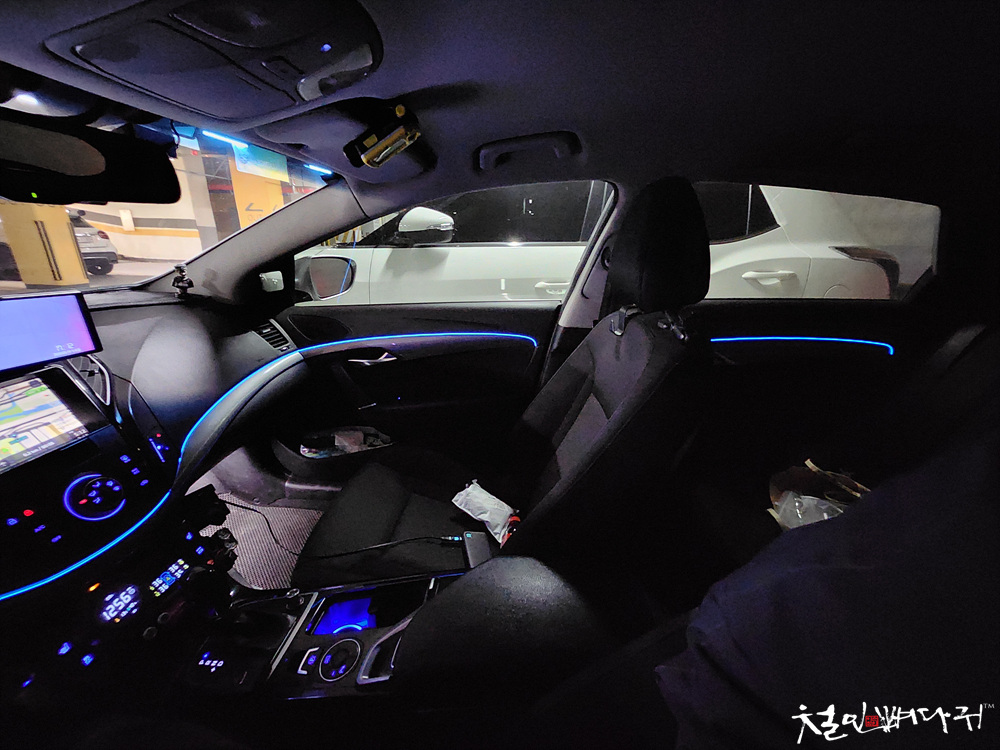

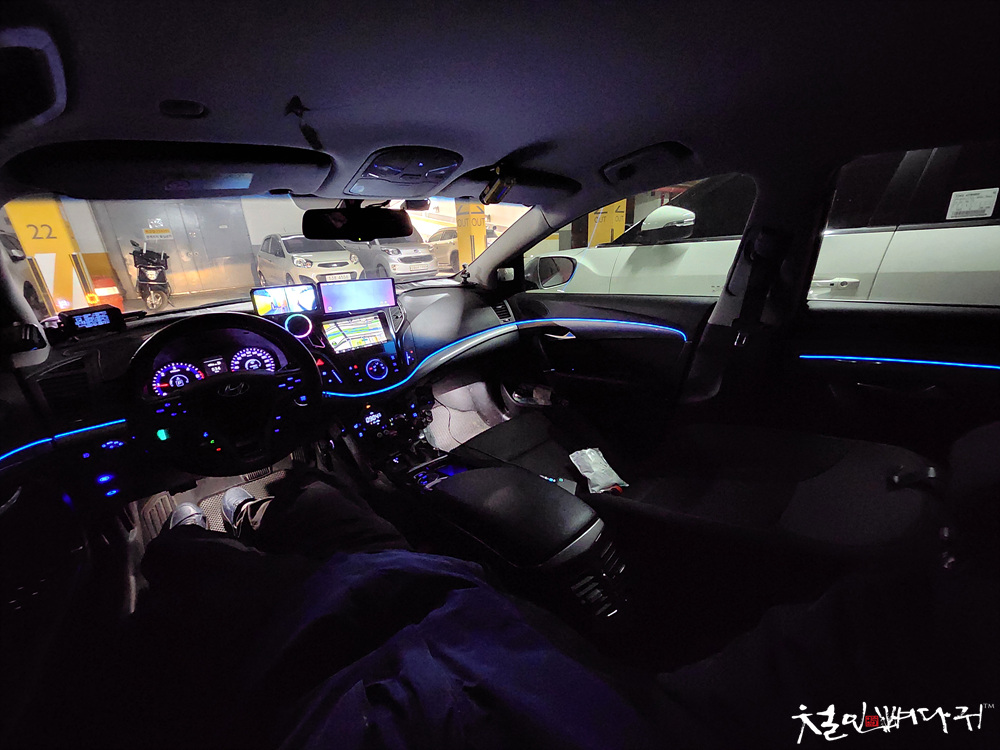

대시보드에서 문 4개까지 엠비언트 조명이
이쁘게 들어옵니다.
실제로 엠비언트 작업 후, 은은하게 들어는
라인조명이라서 불편함 없고 이쁘기만 합니다.
이로써 엠비언트 완전체로 작업을 마쳤습니다.
20250327

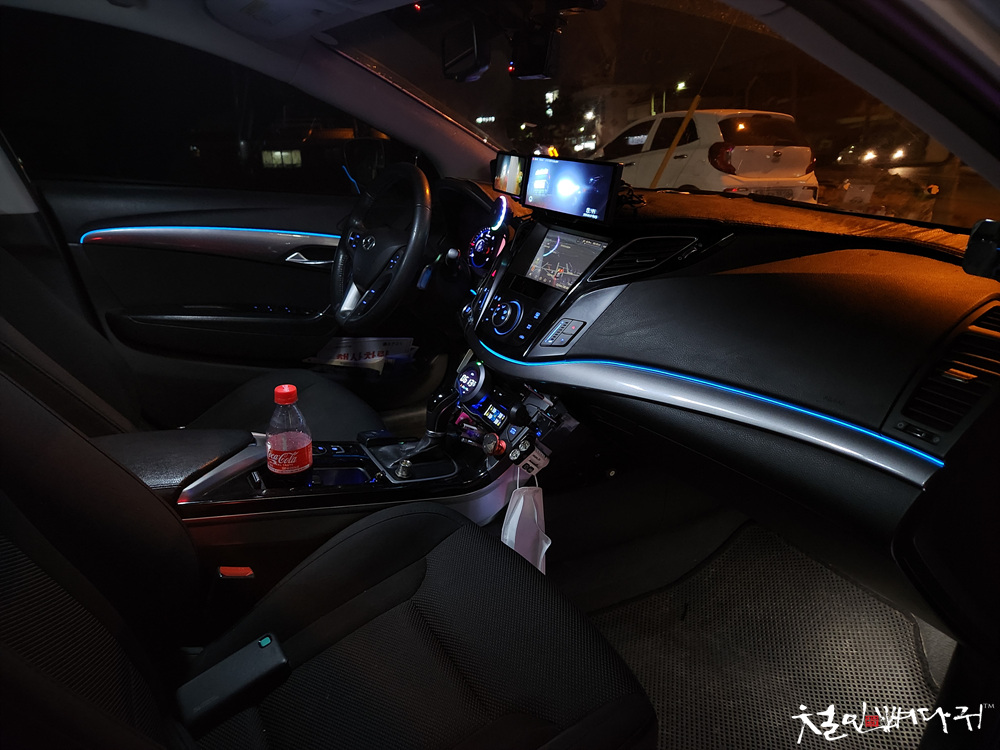

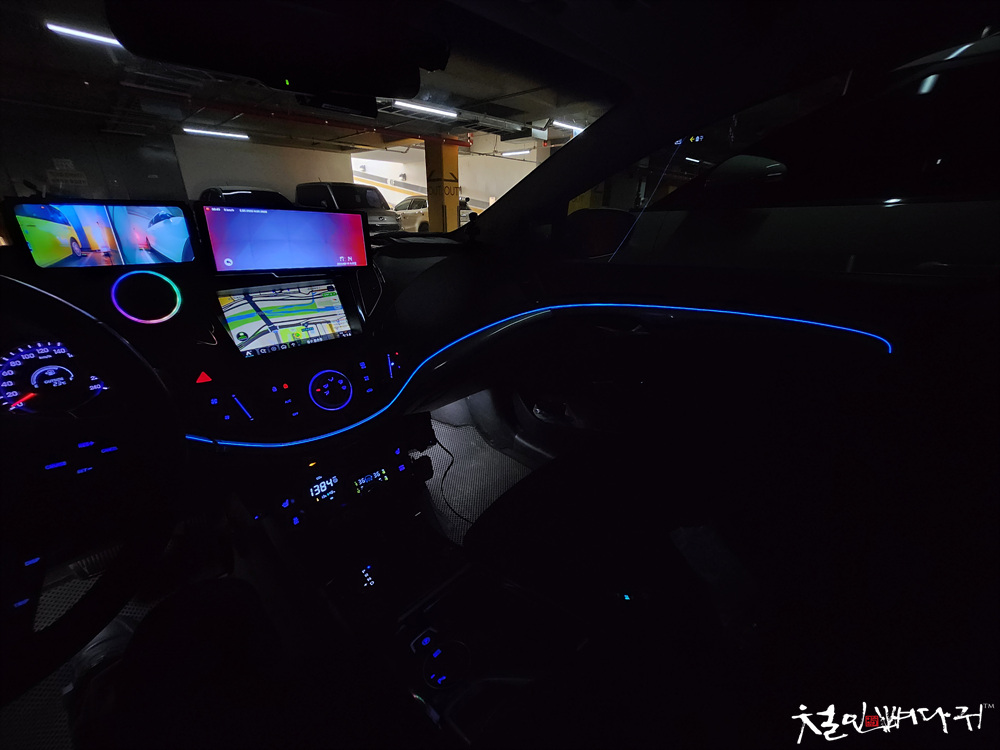

운전석 도어 / 대시보드 / 조수석 도어
엠비언트
