20250315 [▶] 현대i40왜건 엠비언트 운전석도어만 설치작업(알리익스프레스) - https://chulinbone.tistory.com/11893

---

20250315

아직 문짝 4개에 적용할 부품이 도착하지 않아서

오늘은 엠비언트 작업을 운전석만 작업합니다.

i40왜건 운전석 내부 도어트림을 분해합니다.



i40 운전석/조수석 내부 도어트림 분해방법

https://chulinbone.tistory.com/7256





윈도스위치 커넥터의 첫 번째 주황색 굵은 선이

키 ON이라고 판단이 돼서 이곳에 엠비언트를

연결해줄 것입니다.



주황색선 중간에 DC to DC 다운컨버터를 연결해 줍니다.

연결된 부분은 납땜을 해서 튼튼하게 고정해 주었고,

절연테이프와 케이블타이로 마감했습니다.



운전석 도어의 2곳에 2가지 장치를 양면테이프로

붙여서 고정을 해줍니다.



엠비언트에 전원을 공급해 줄 DCto DC 다운컨버터입니다.

바로 옆에는 오래전에 작업한 락폴딩모듈입니다.



도어트림에 장착된 엠비언트와 이어지는

모듈과 연결되기 가까운 곳에 엠비언트 모듈을

양면테이프로 부착해서 고정해 주었습니다.



다운컨버터에는 USB단자가 2개 있습니다.

1개는 예비이고, 엠비언트를 나머지 한 개의

USB에 연결해서 전원 공급이 되도록 했습니다.

USB단자도 양면테이프로 위치를 고정해 주었습니다.



도어 내부트림에 엠비언트의 얇은 날을 넣어주면

살살살~ 잘 들어갑니다.



운전석 문 도어트림을 분해의 역순으로

조립을 해 주었습니다.



오늘은 운전석문만 엠비언트 작업을 했는데,

아주 잘 된 것 같습니다.

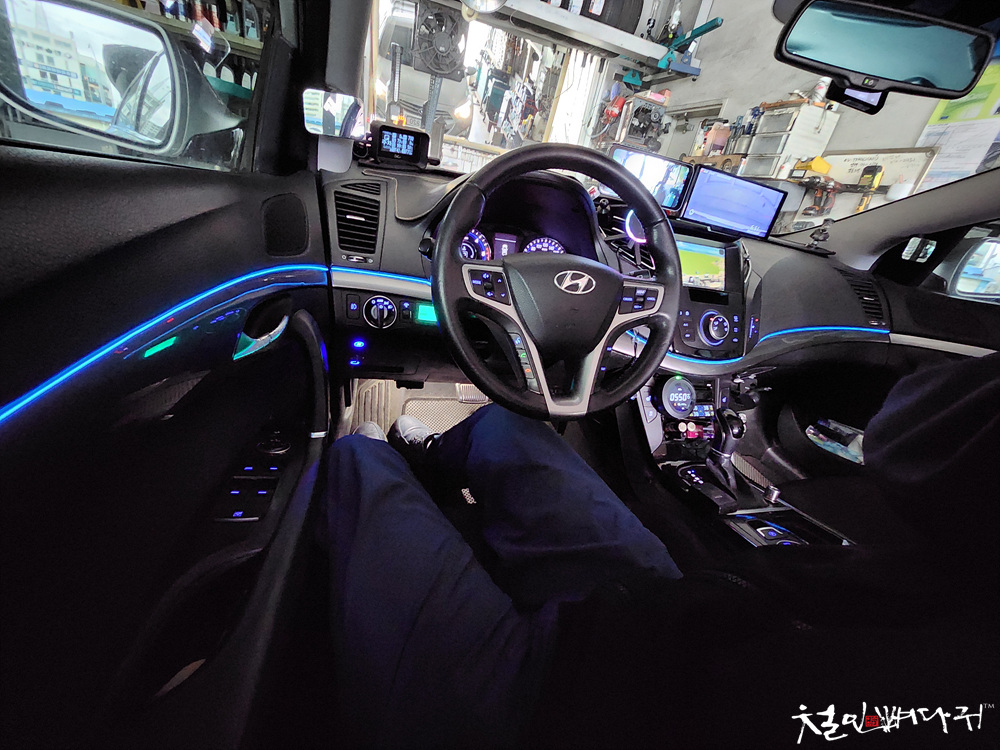

운전석문과 대시보드까지만 작업을 완료했습니다.



지하주차장에서 더욱 선명하게 엠비언트 라인조명의

빛을 볼 수 있습니다.







대시보드의 엠비언트는 키 ON 전원이 연결되어 있고,

운전석 문의 엠비언트는 시동을 꺼도 켜져 있다가

문을 열면 꺼지는 지연기능이 있습니다.

배선 찾아서 연결한다고 한 것이 이런 상황인데,

그 나름의 효과는 괜찮네요.

동영상에 촬영되어 있습니다.
