20241217

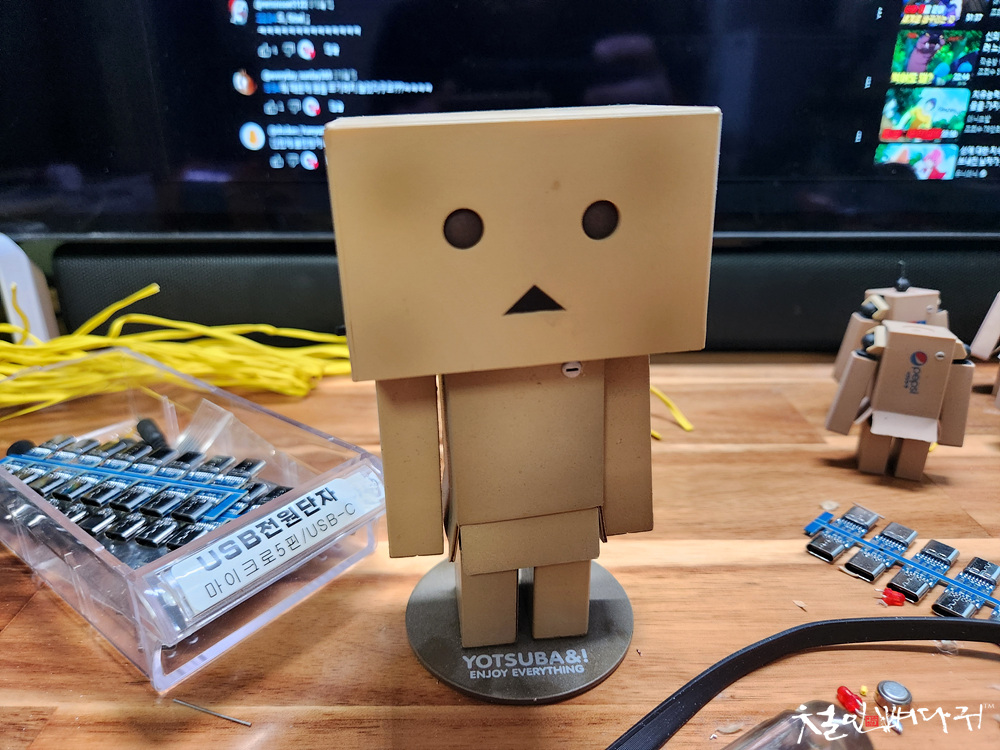

단보 13cm

미니버전보다 큼직해서 작업하기 쉬웠습니다.

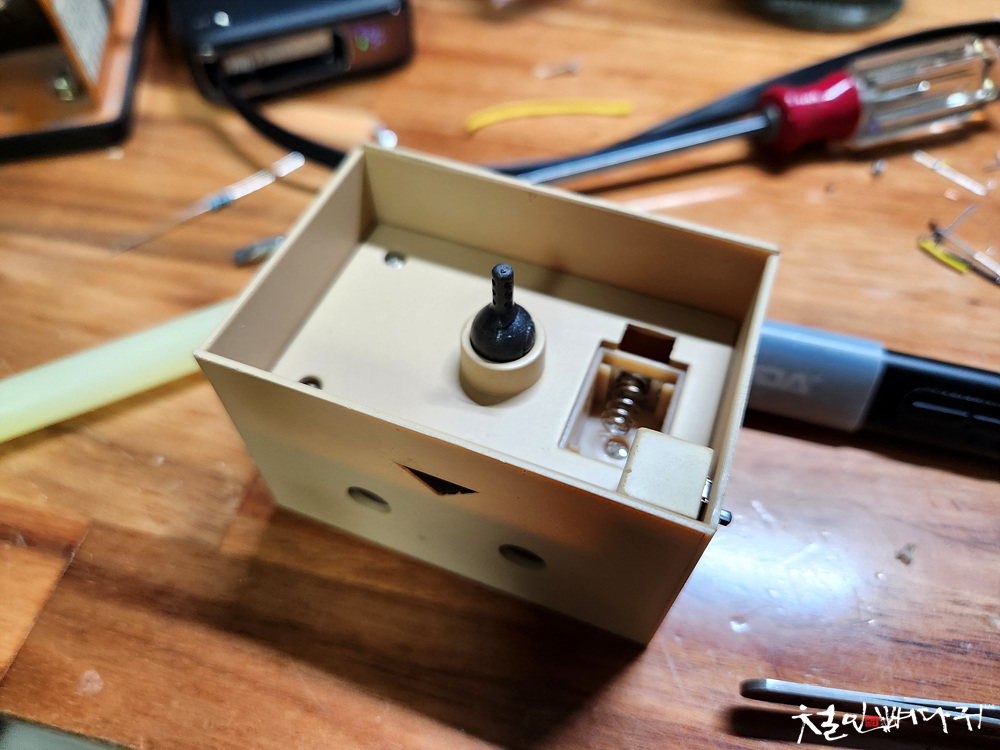

수은전지로 눈에 불을 켤 수 있는 구조입니다.

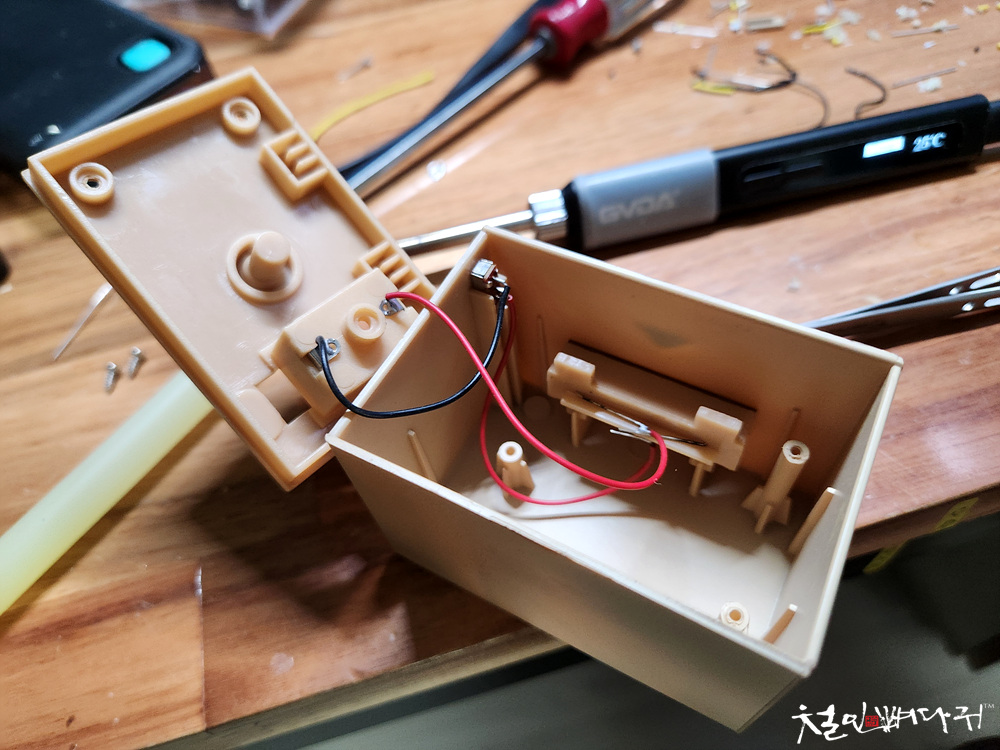

LED배선은 단순합니다.

3V로 동작하는 구조입니다.

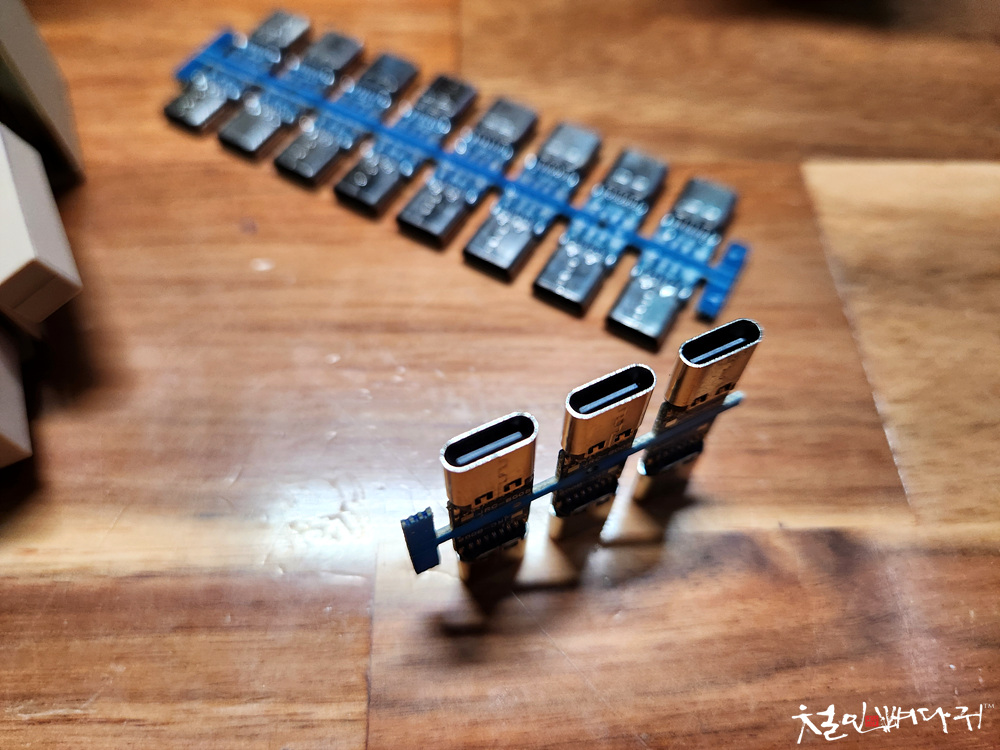

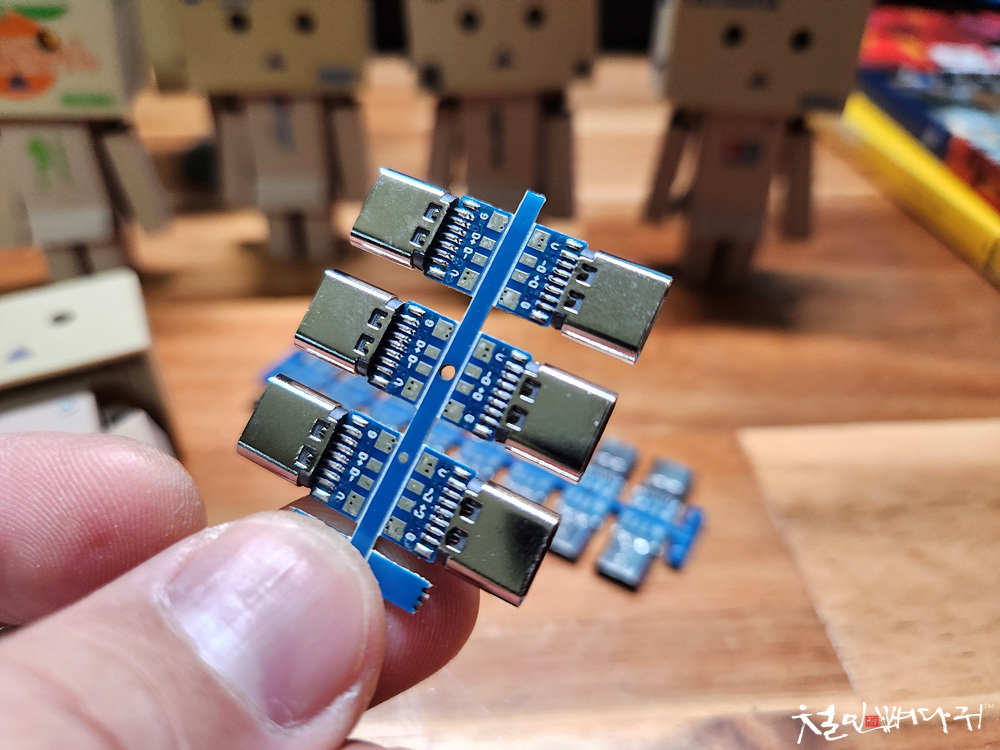

USB-C단자 부품을 사용해서 일반 USB케이블로

전원을 공급받아 작동하도록 합니다.

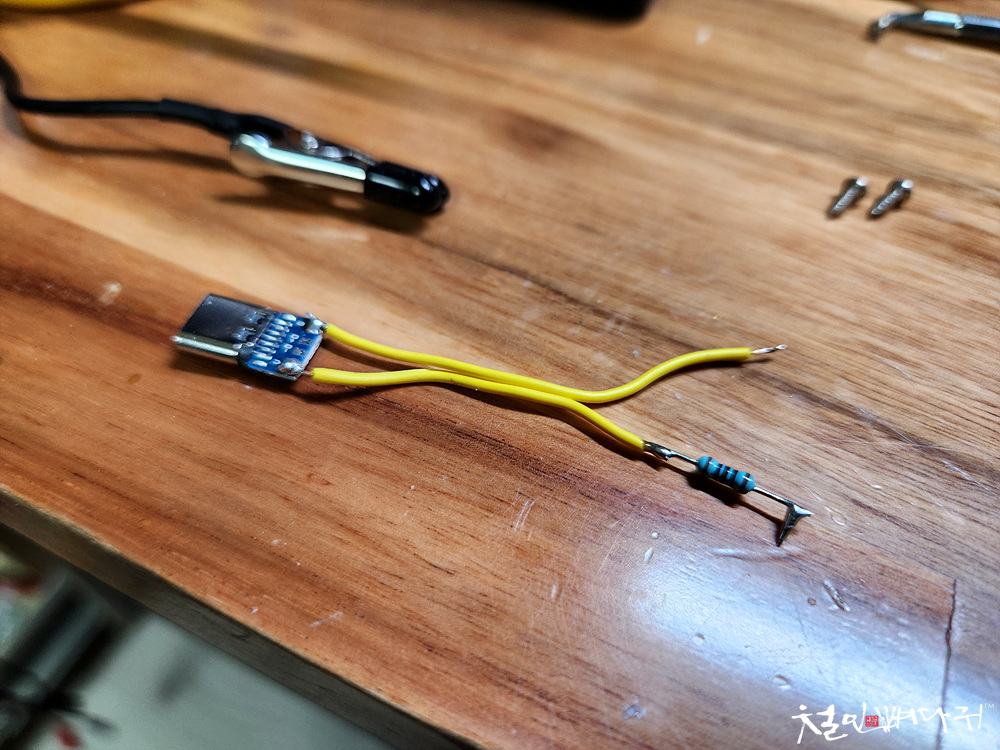

플러스 입력부분에 100옴 저항을 사용했습니다.

USB는 5V를 사용하기 때문에 3V를 사용하는 LED에

맞게 낮출 필요가 있습니다.

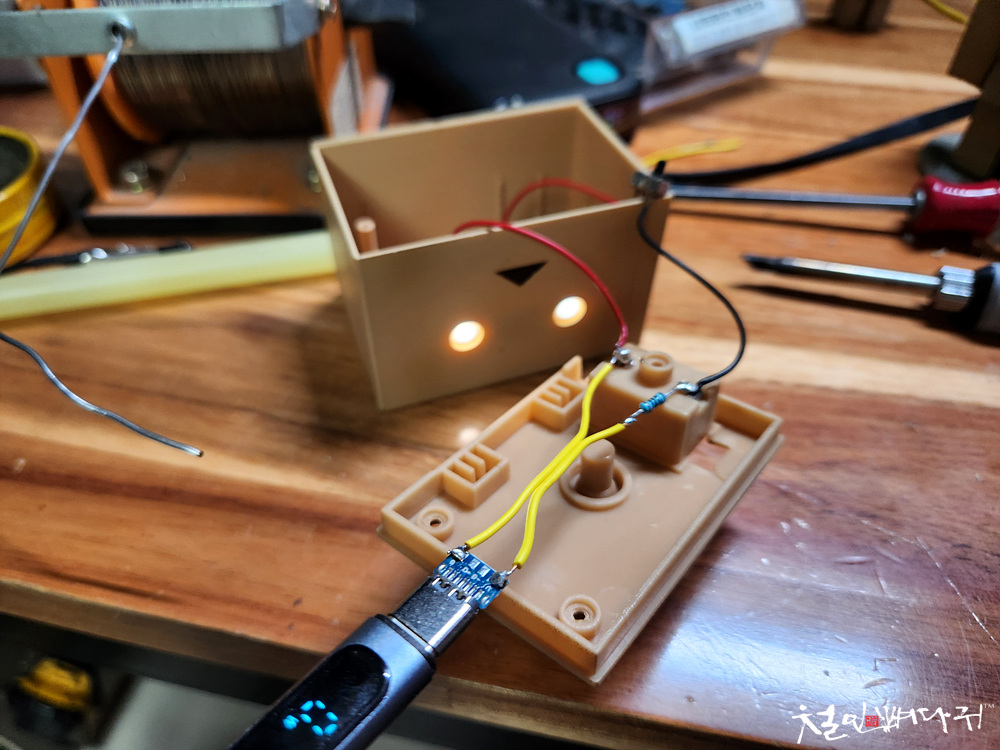

납땜하고, 조립하기 전에 점등테스트를 해봅니다.



단보 미니에 비해 크기가 커서 USB연결이 쉽습니다.

단자의 고정도 어렵지 않게 했습니다.



이틀정도 LED점등상태로 유지해 보며

문제가 있는지 확인했습니다.

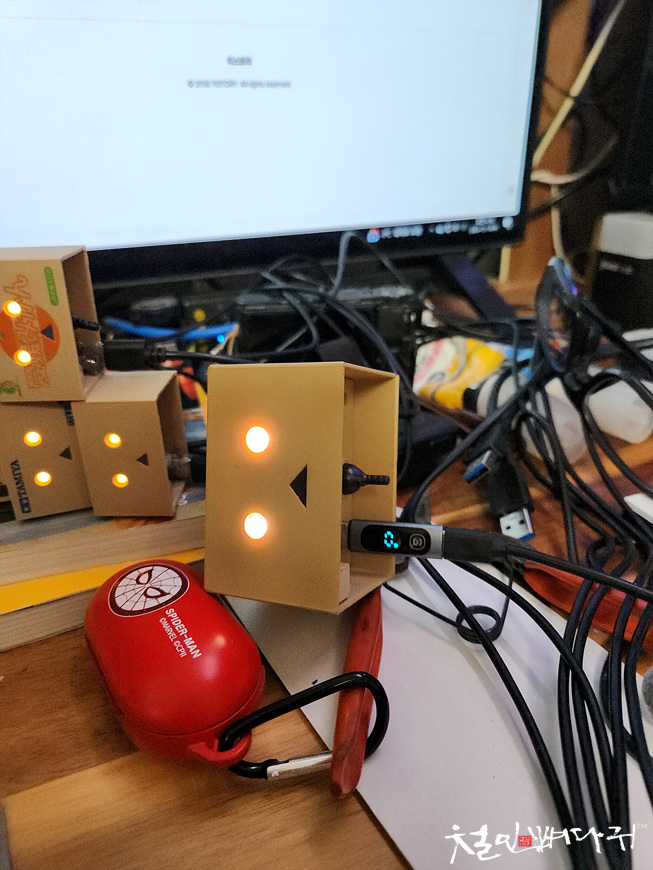

몇 년째 한자리에 있었는데, 그 자리에 그대로 놓아두고,

유선 전원만 연결해 주었습니다.

앞으로 오래도록 이 자리를 지켜줄 것입니다.





.
