[MG] MSM-07S 즈코크. 유선LED 눈알작업



20110207 [MG] MSM-07S 즈코크(샤아전용) https://chulinbone.tistory.com/1088

20110215 [MG] MSM-07S 즈코크 - LED작업 https://chulinbone.tistory.com/1097

20140827 [MG] MSM-07S 즈코크 - LED전원작업 https://chulinbone.tistory.com/3928

20231120 20240512 [MG] MSM-07S 즈코크. 유선LED눈알작업 https://chulinbone.tistory.com/10977



---

20231120

건프라 가지고 있던 것 거의 다 정리하고,

몇 개 남지 않은 것 중에 즈코크가 2대 있는데,

하나는 전에 LED눈알작업을 했고, 나머지 하나에

오늘 작업을 진행했습니다.

지금 가지고 있는 건프라들은 수량이 많지 않아

책장 비슷한 곳에 노출되어 있어 먼지가 많습니다.

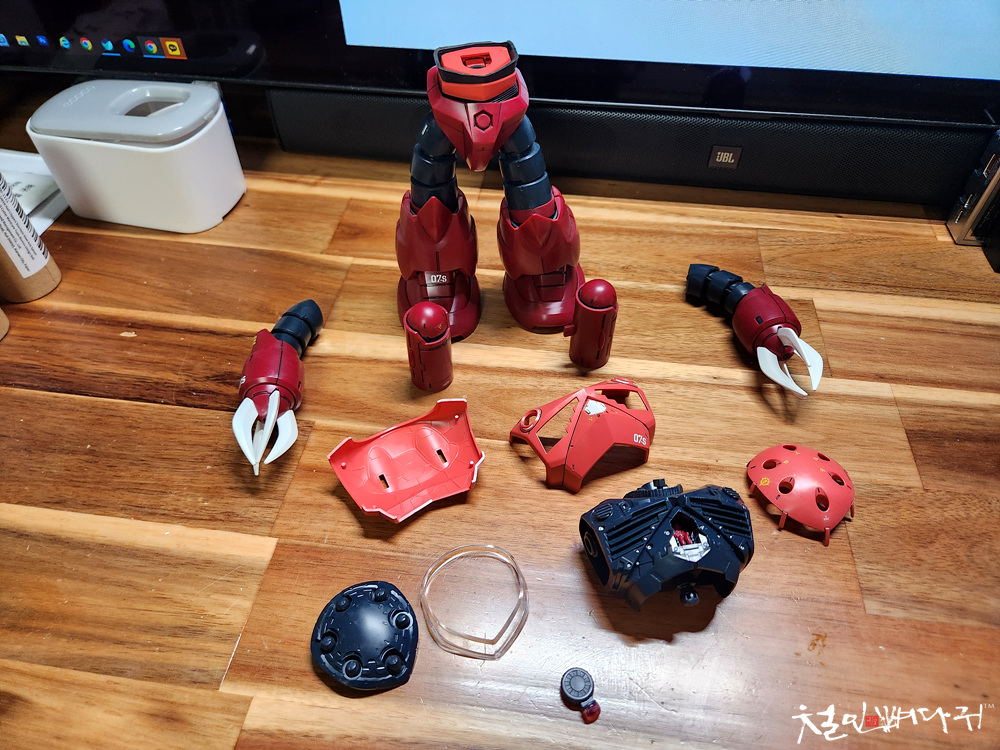

즈코크는 구조가 단순해서 상반신만 분해하면

LED작업을 쉽게 진행할 수 있습니다.

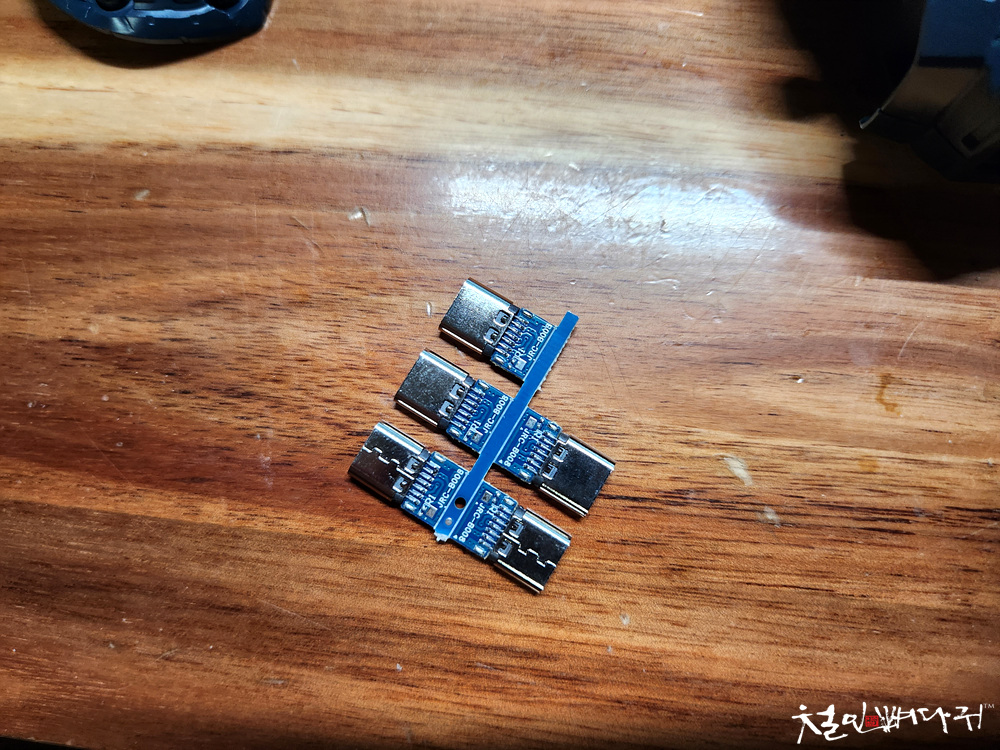

전원은 USB-C타입 단자를 활용합니다.

몇 개 구입해 둔 게 있어서 하나만 떼어서 사용합니다.

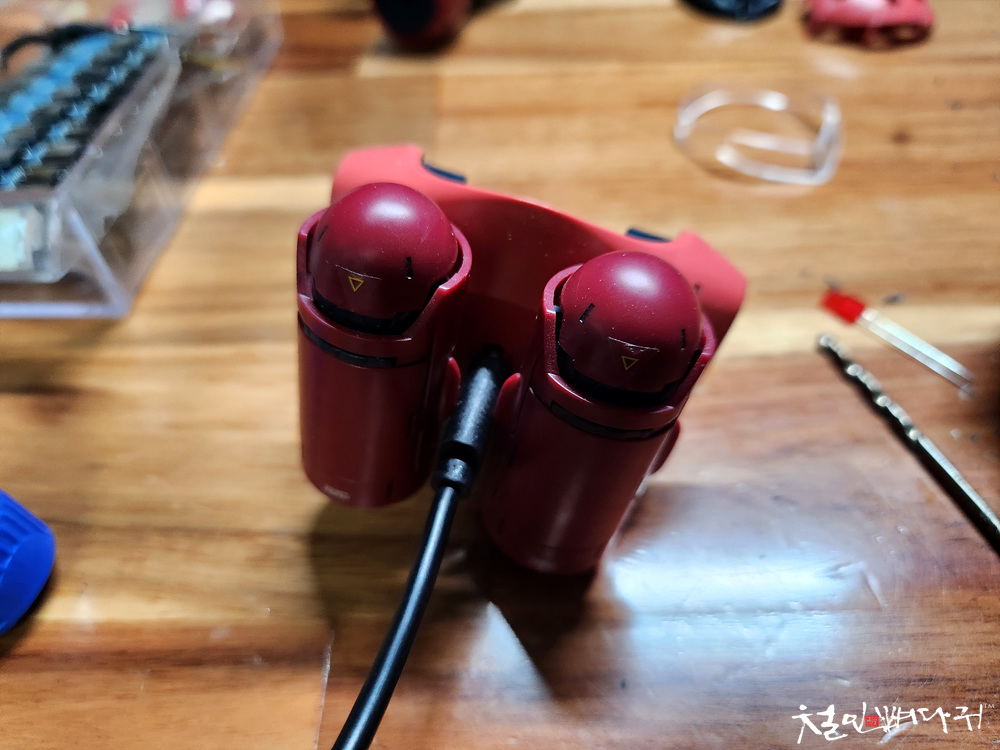

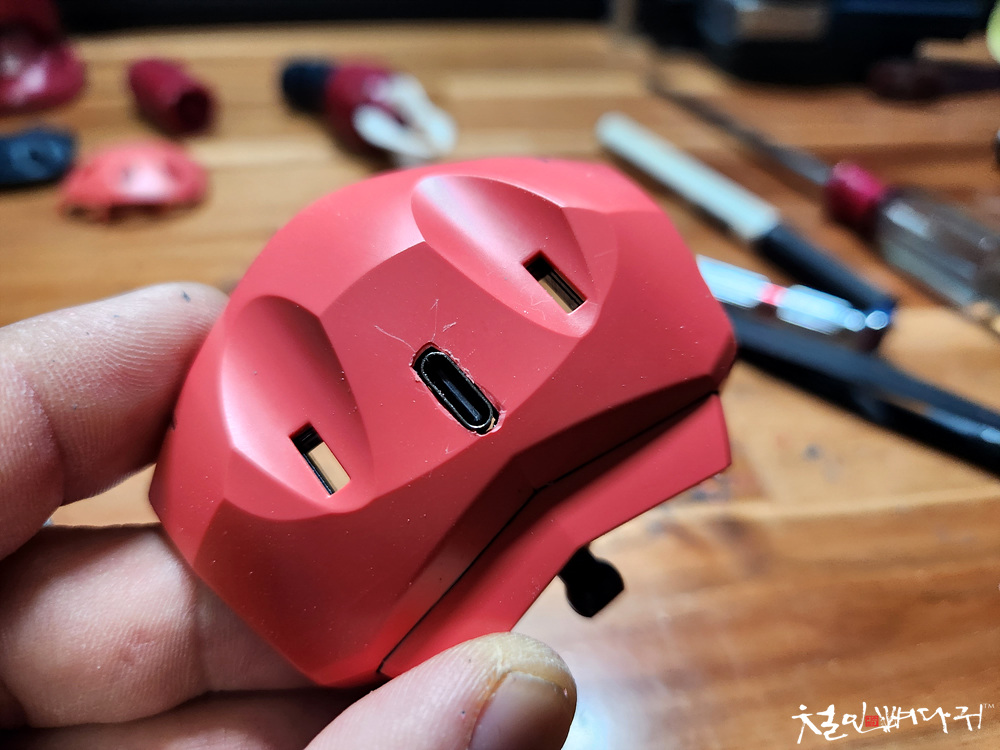

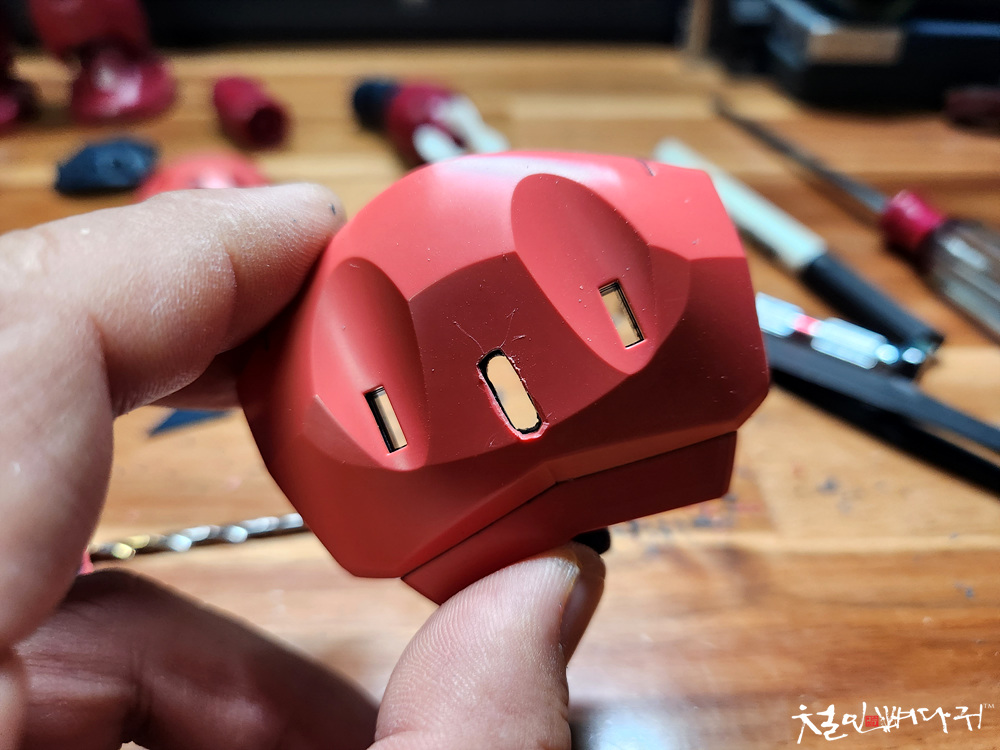

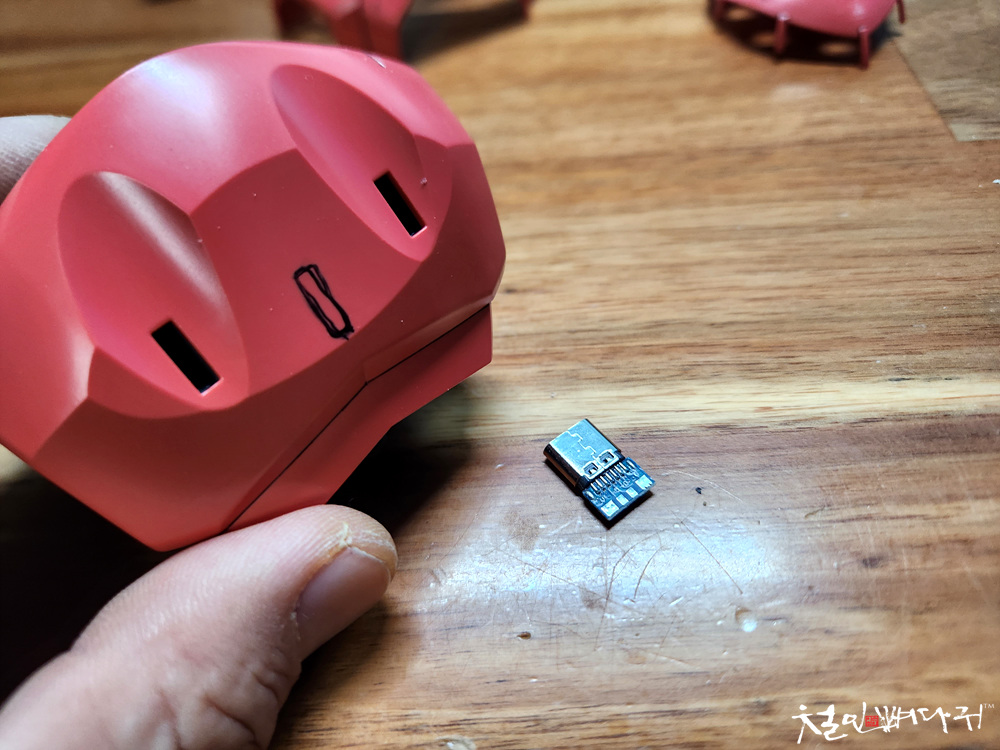

등 쪽 중앙아래에 세로로 USB-C 단자가 삽입될

공간을 파내는 작업을 합니다.



드릴날과 커터칼을 사용했습니다



완전히 조립되었을때, 등 쪽의 부스터에

간섭이 없도록 했습니다. 부스터에 끼어서

매우 협소하지만, 한번 꽂아두면 저대로 고정이라

괜찮은 작업이었습니다.

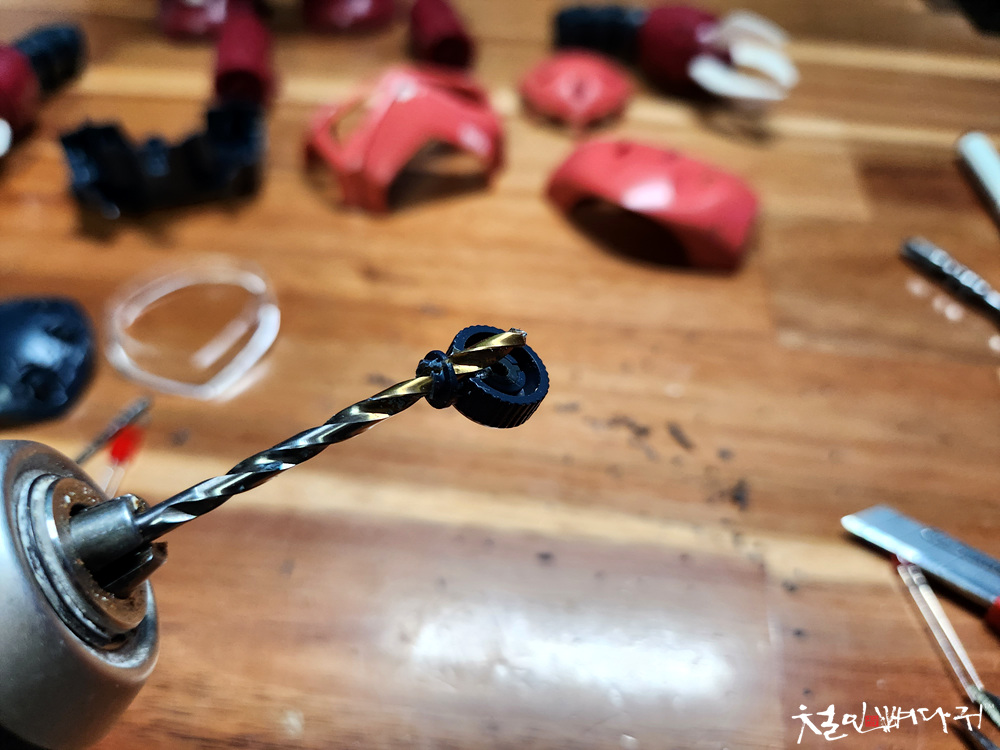

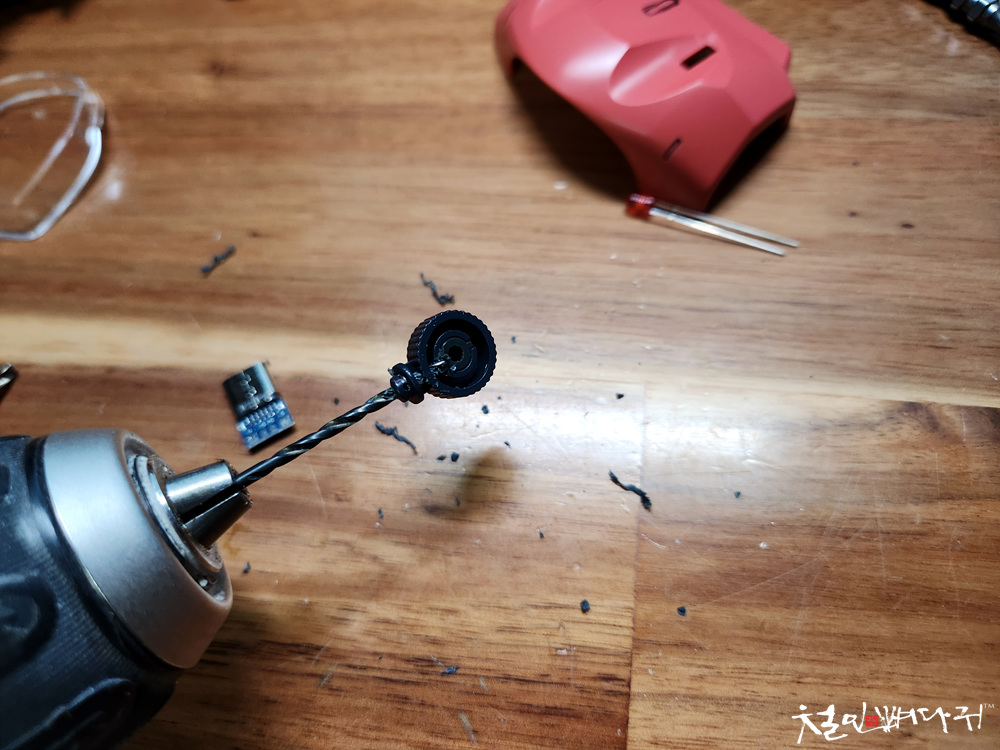

LED가 장착이 될 눈 부품 부근에

얇은 드릴날과 3mm드릴날을 사용해서

조심스럽게 구멍을 냈습니다.



LED를 삽입하고 전기가 인입이 될

부분도 뚫어주었습니다.

즈코크는 다른 건담들보다 공간이 많아서

작업하는데 여유롭습니다.

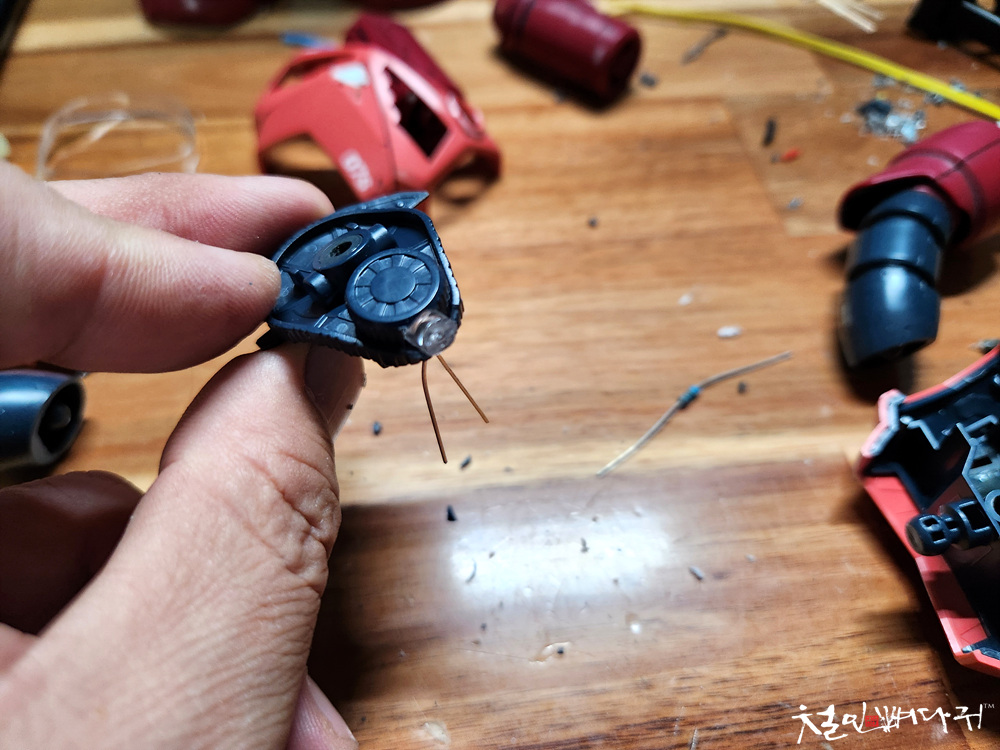

원래는 전선으로 LED 연결해주려고 했는데,

3파이 빨간색 LED가 생각보다 잘 자리를 잡아서

LED다리를 직접 사용하기로 했습니다.

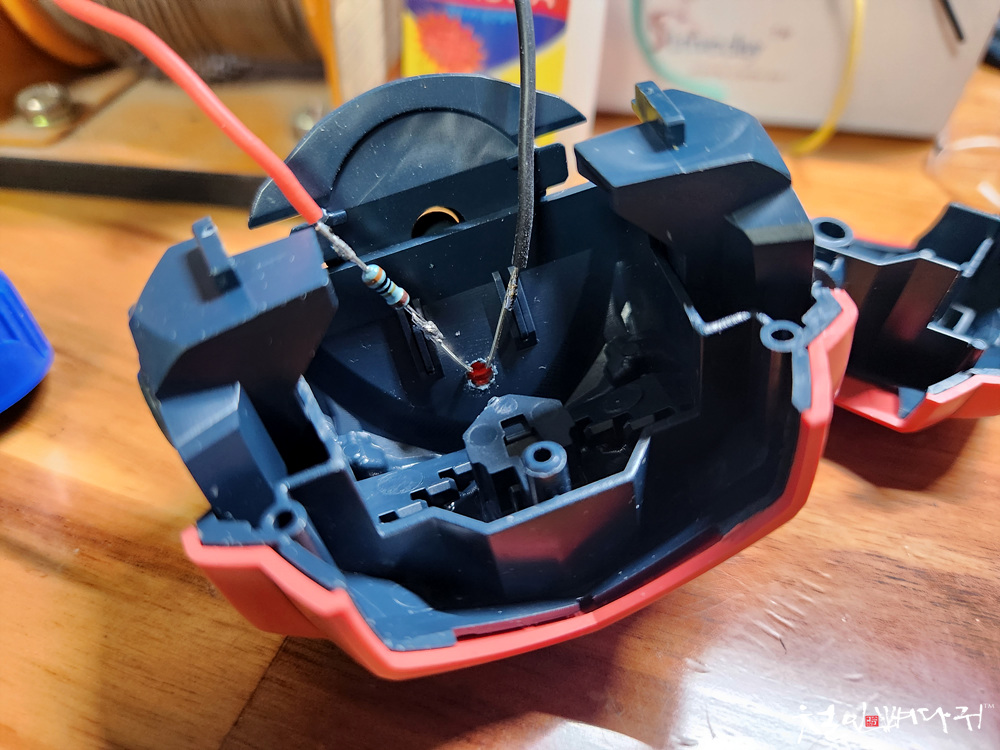

300옴 저항을 플러스 쪽에 걸어어

5V USB전기를 3V를 사용하는 LED에 맞게

납땜으로 고정해줍니다.

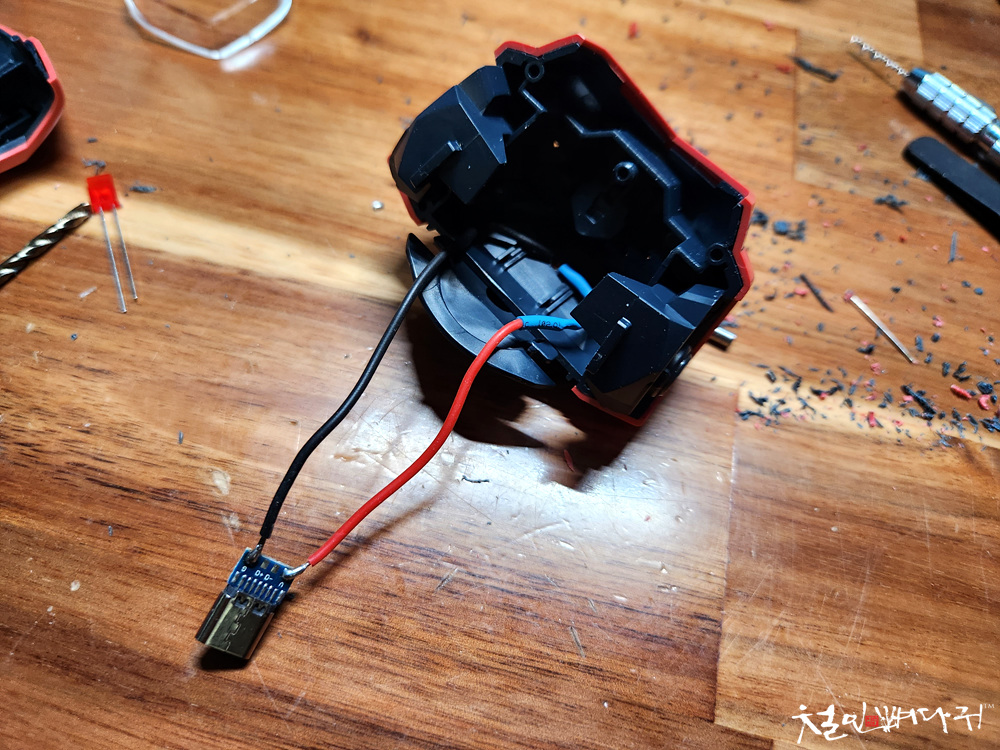

전원을 공급해 줄 USB-C타입 단자와 LED에

전선을 연결해 주고 마무리합니다.



LED눈알이 잘 들어오는지 확인하고,

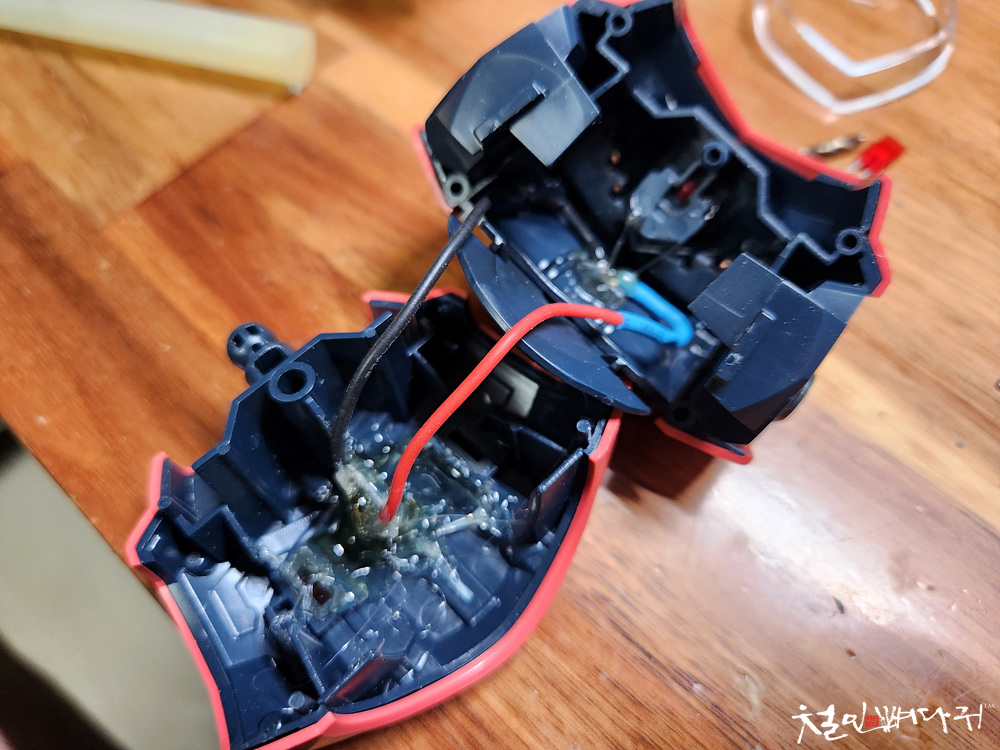

고정해야 할 부분에 강력본드와

글루건으로 고정과 절연작업을 해줍니다.

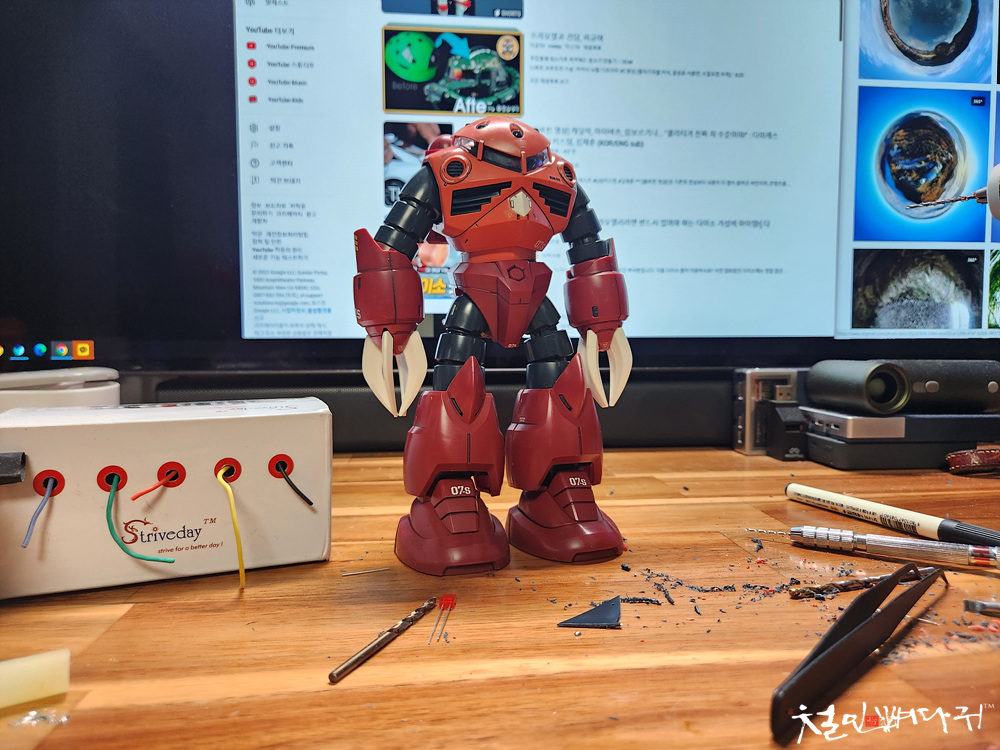

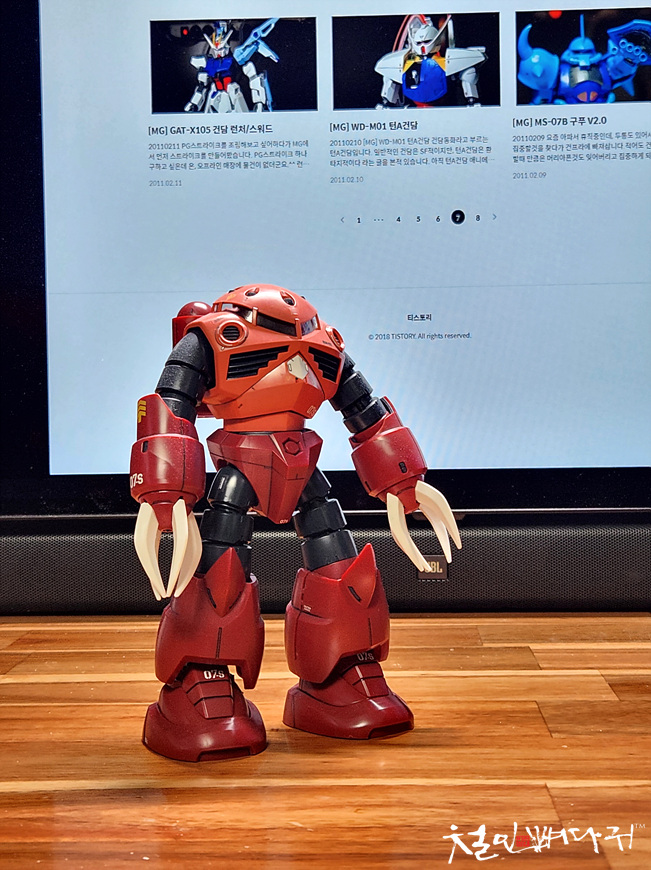

조립은 분해의 역순

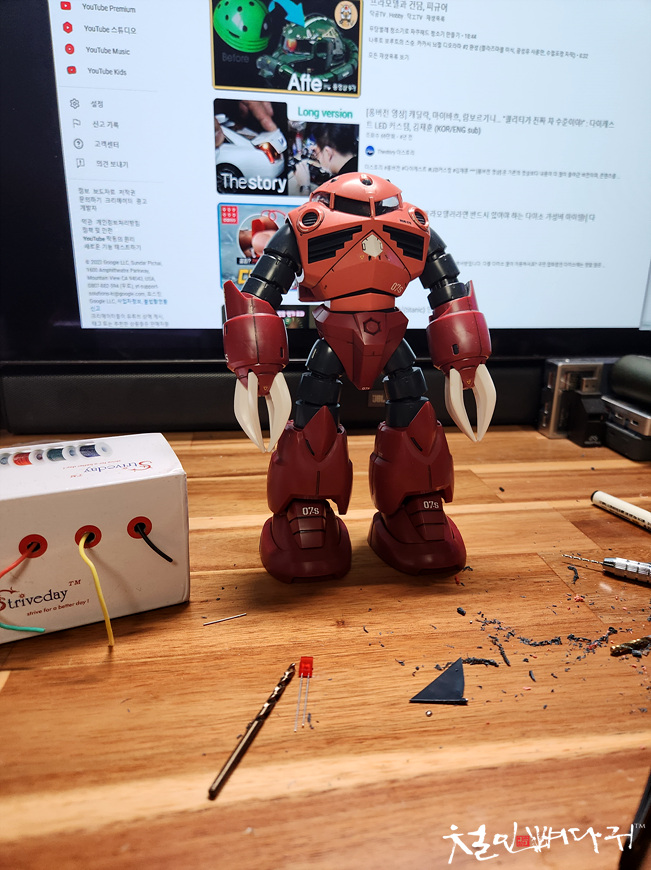

아직 전기 연결 전입니다.

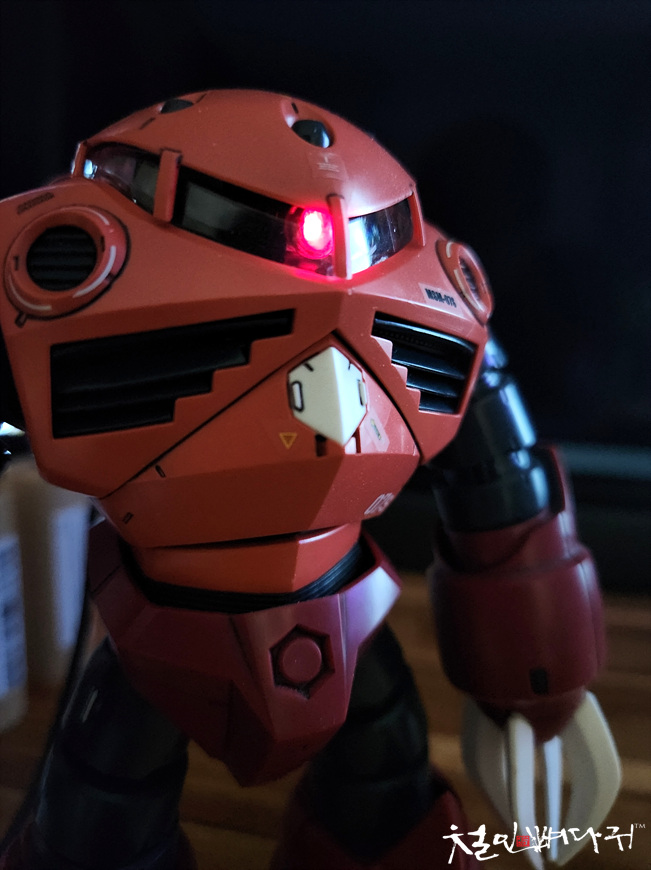

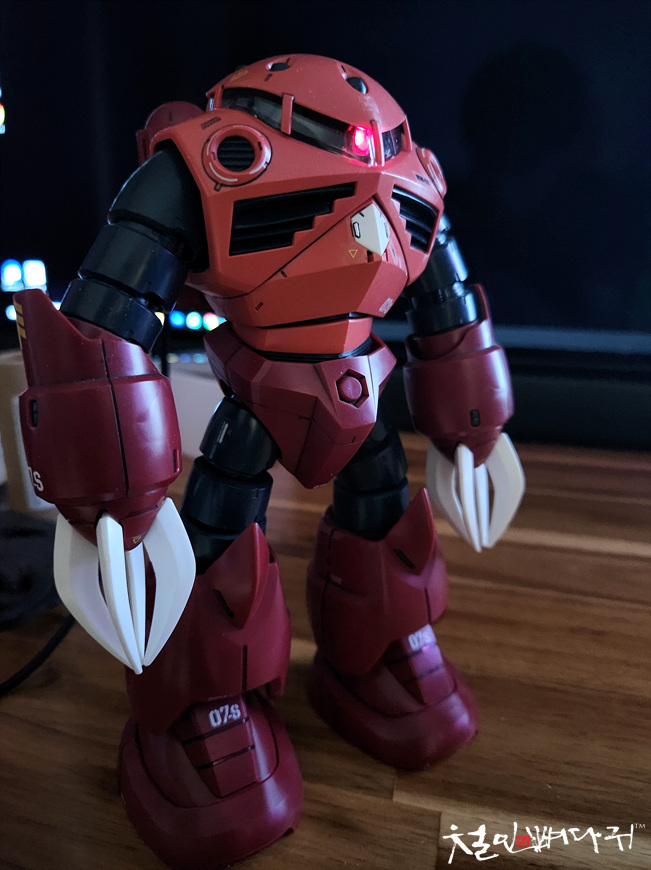

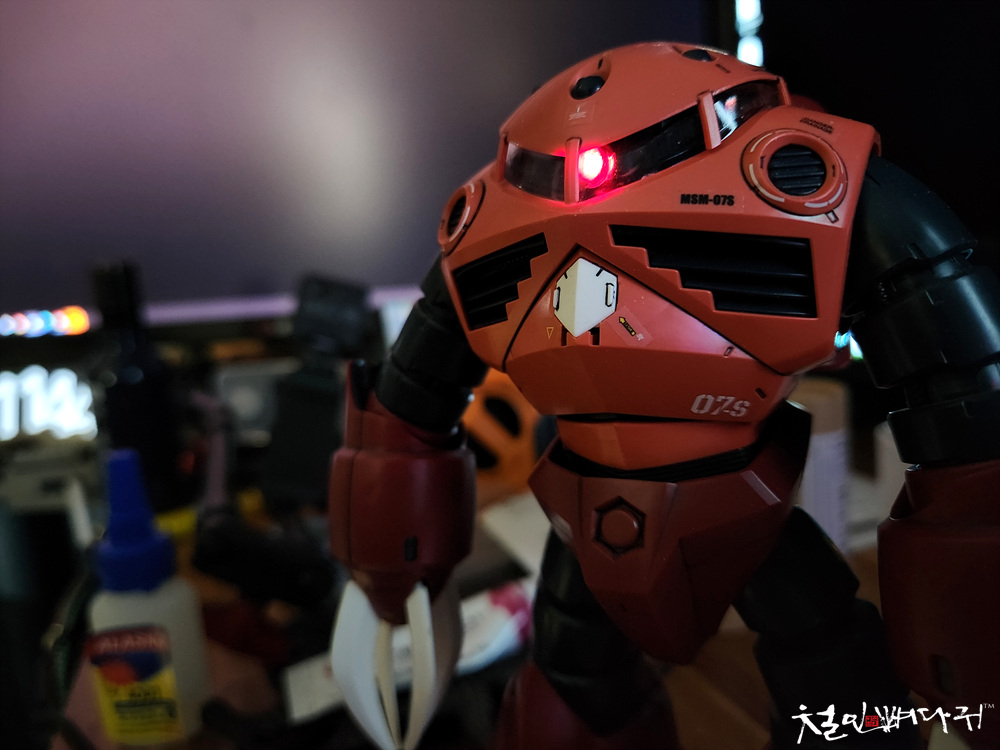

빨간색 눈알이 인상적입니다.

고휘도 LED가 아닌, 일반 3파이 LED 빨간색을

사용해서 애니메이션 속에서 나오는 즈코크의

오리지널 눈처럼 보입니다.

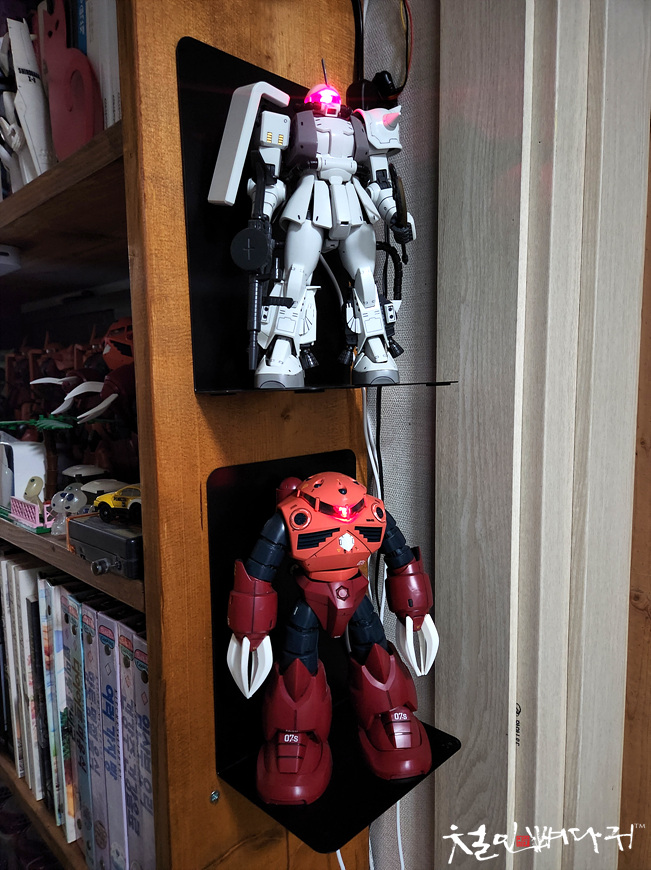

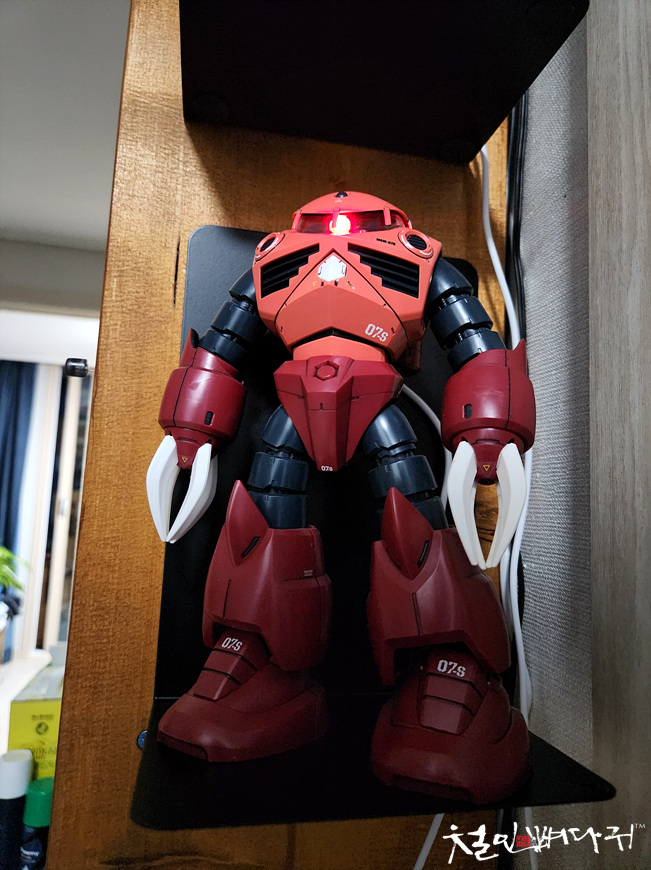

현관문 열고 들어오면,

바로 보이는 위치에 있습니다.

다른 자쿠들도 언젠가는 작업을

이어가 줄 예정입니다.







---

20240512

이 전에 설치했던, 3파이 LED가 빛이 너무 약해서

LED를 장착한 효과가 미미하다는 생각이 들어

다른 자쿠2 작업하는 중에 즈코크 분해해서

5파이 고휘도 LED로 교체 작업해 주었습니다.

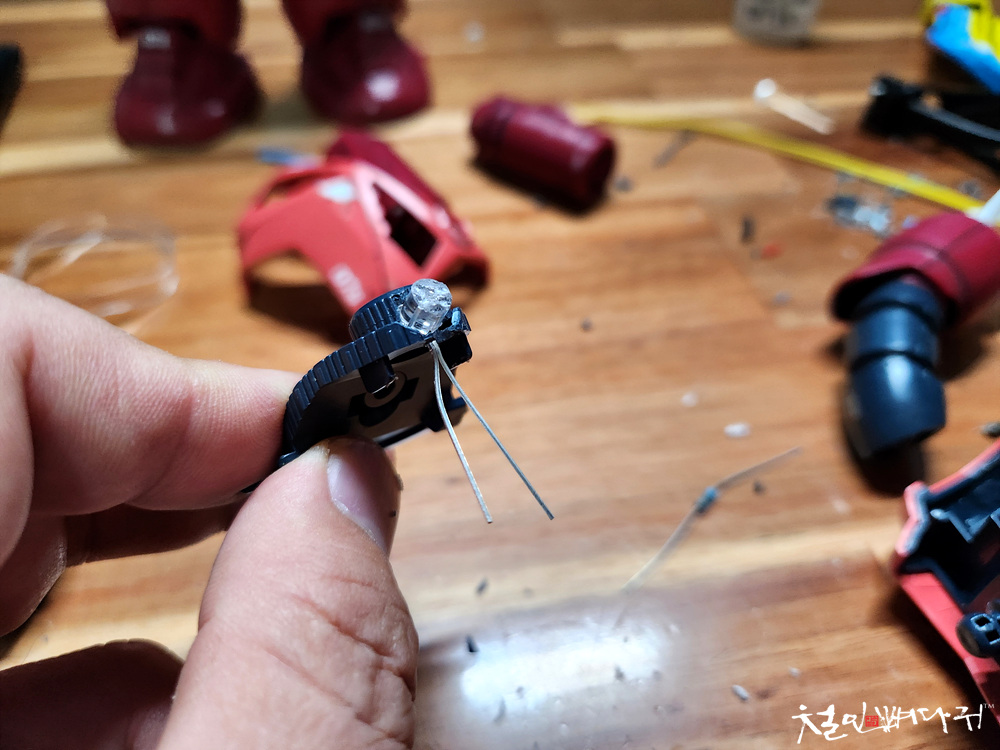

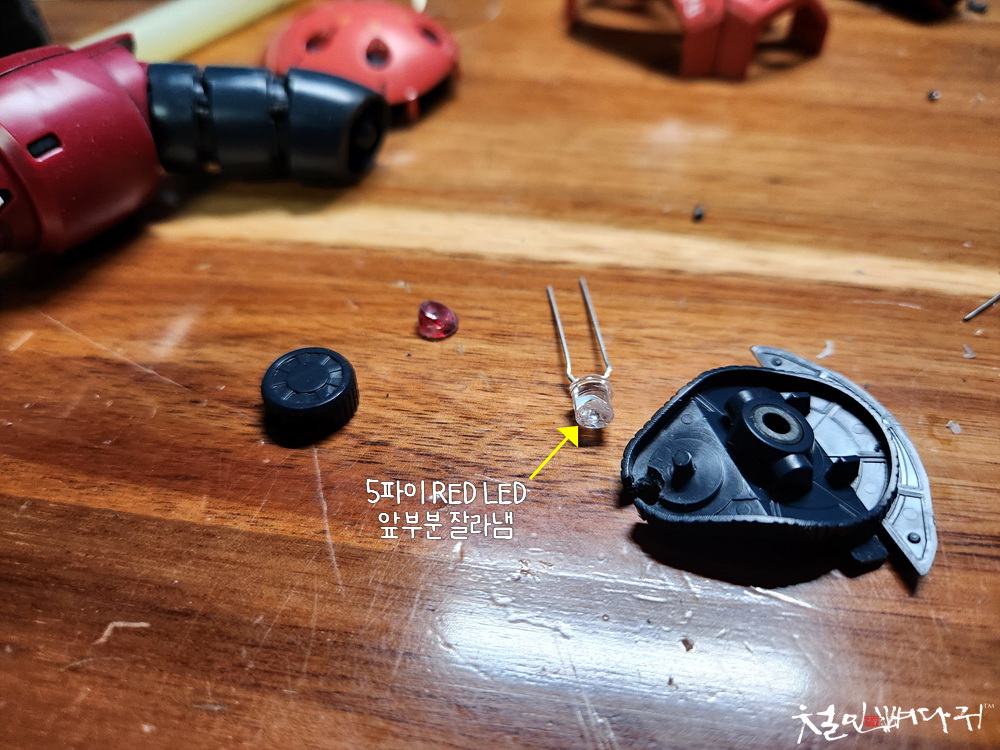

기존에 있던 3파이 LED를 제거하고, 5파이 LED를

고정하느라, 고정할 공간을 확장했습니다.



외형이 크게 변형되지 않도록, 최소한의 가공만을

신경 써서 진행했고, 제대로 잘 자리 잡았습니다.

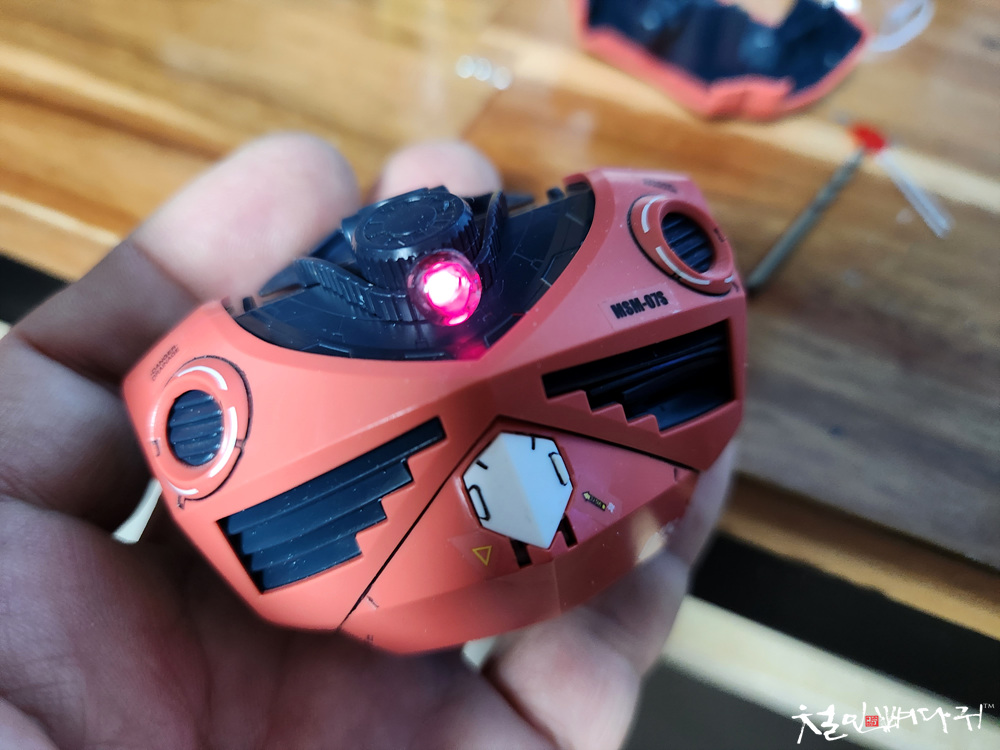

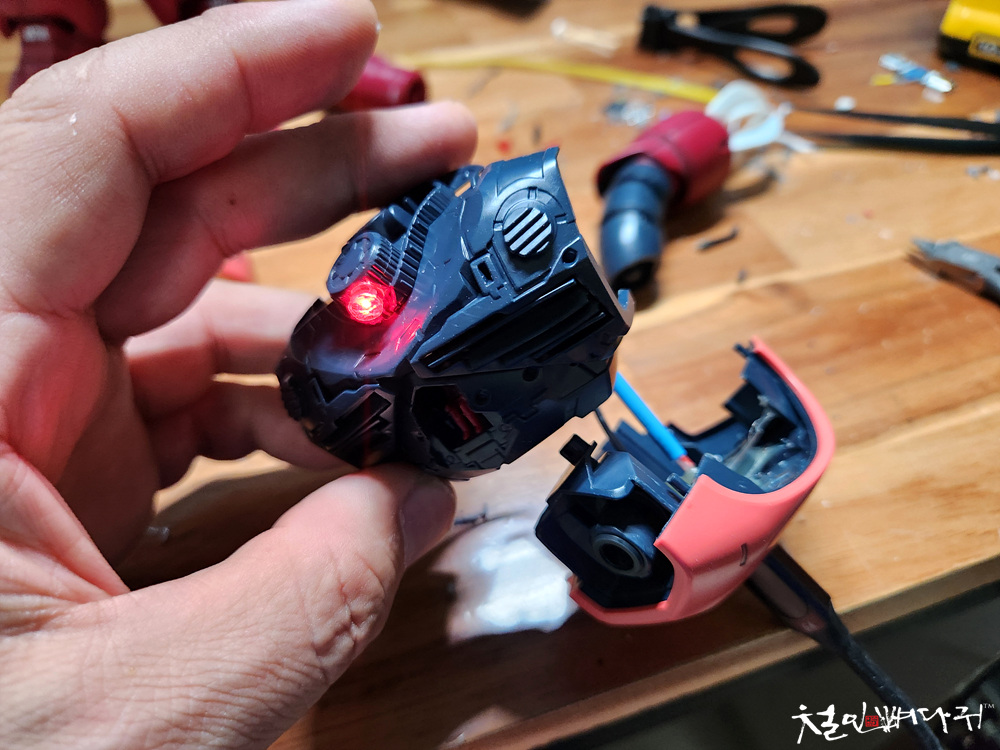

가조립 상태에서 점등 테스트 해서 이상 없음을 확인.

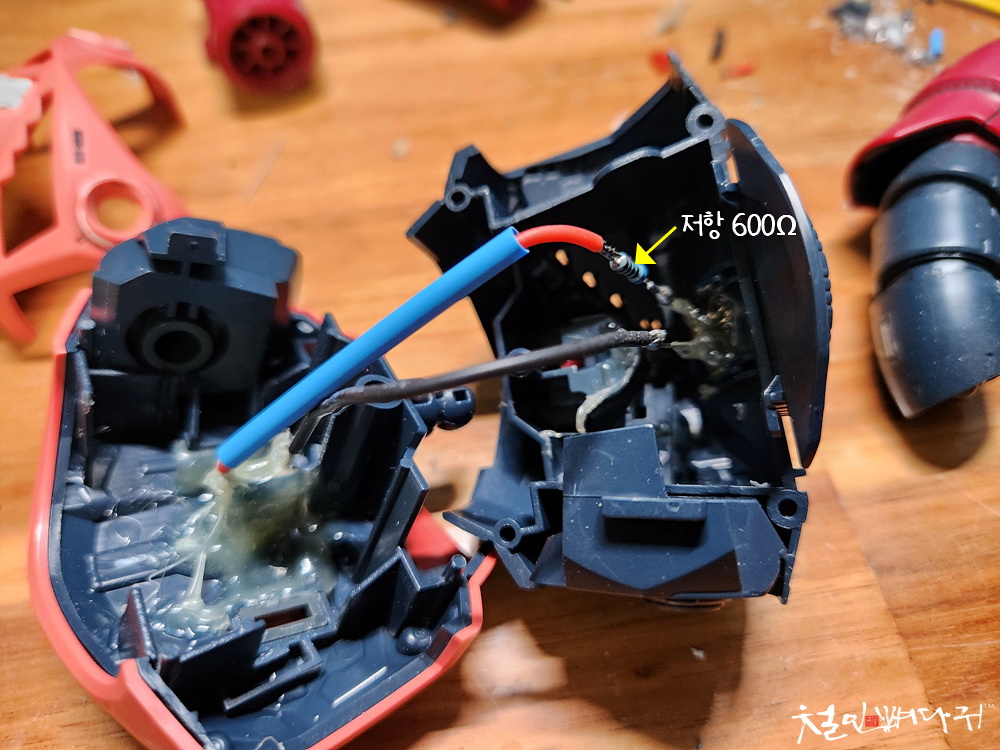

USB-C 단자를 통해 공급되는 5V에 600옴( Ω )의 저항을

연결해서 3V를 사용하는 LED가 버틸 수 있게 만들어줍니다.

합선되지 않도록 수축튜브와 글루건심을 녹여서

2가지 방법으로 잘 마무리해 주고, 조립해 줍니다.

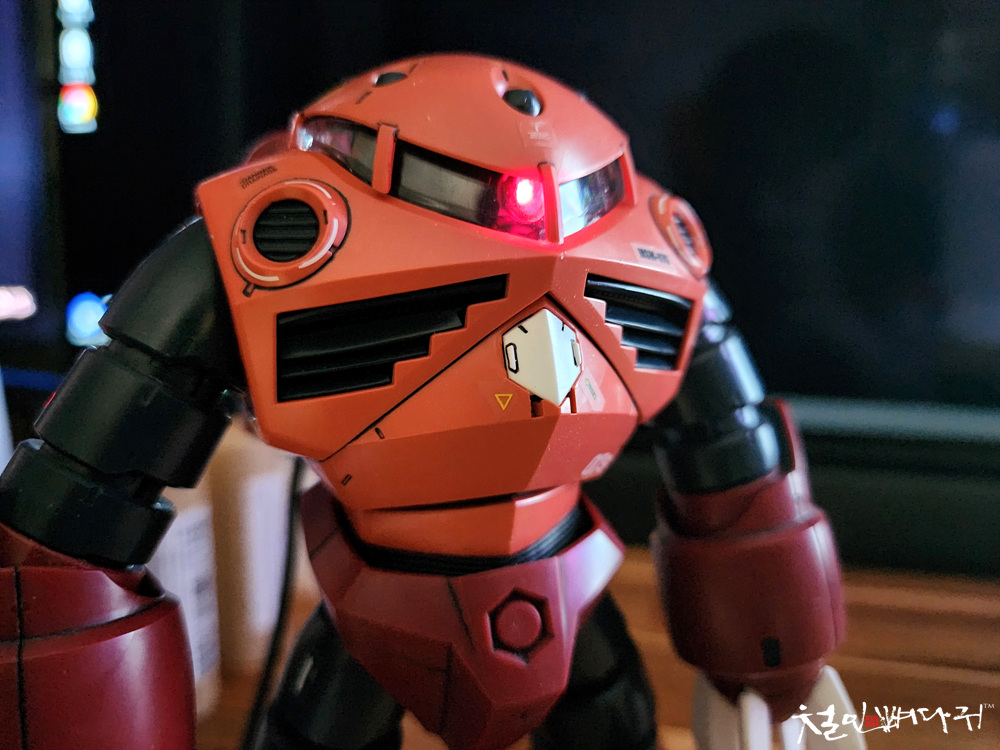

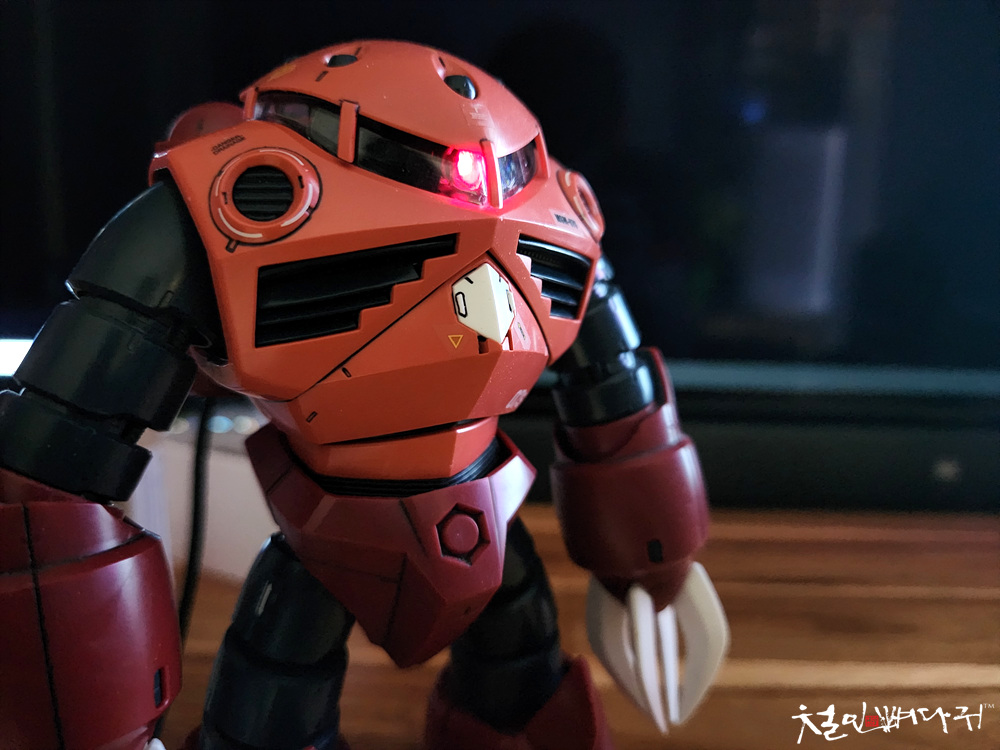

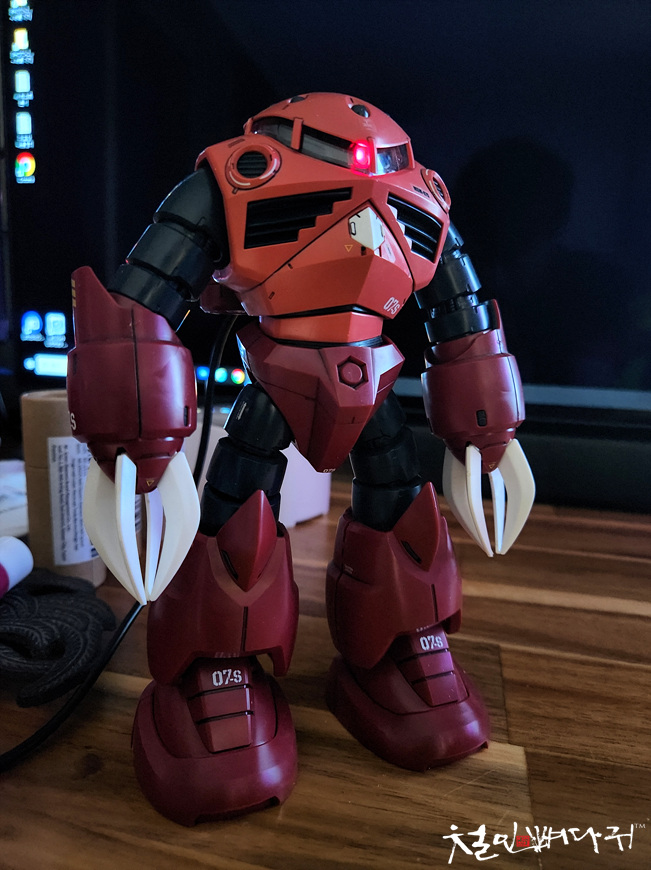

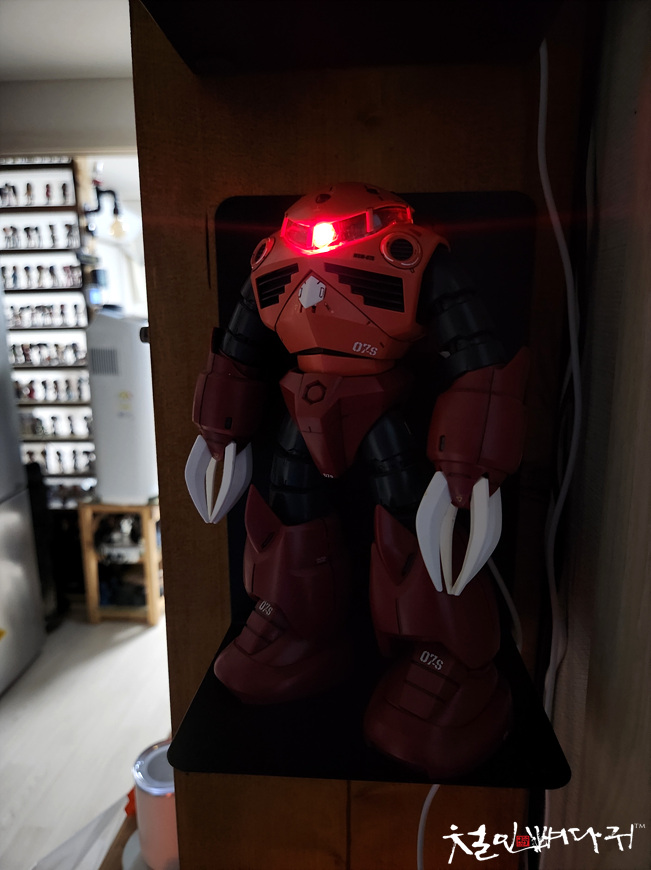

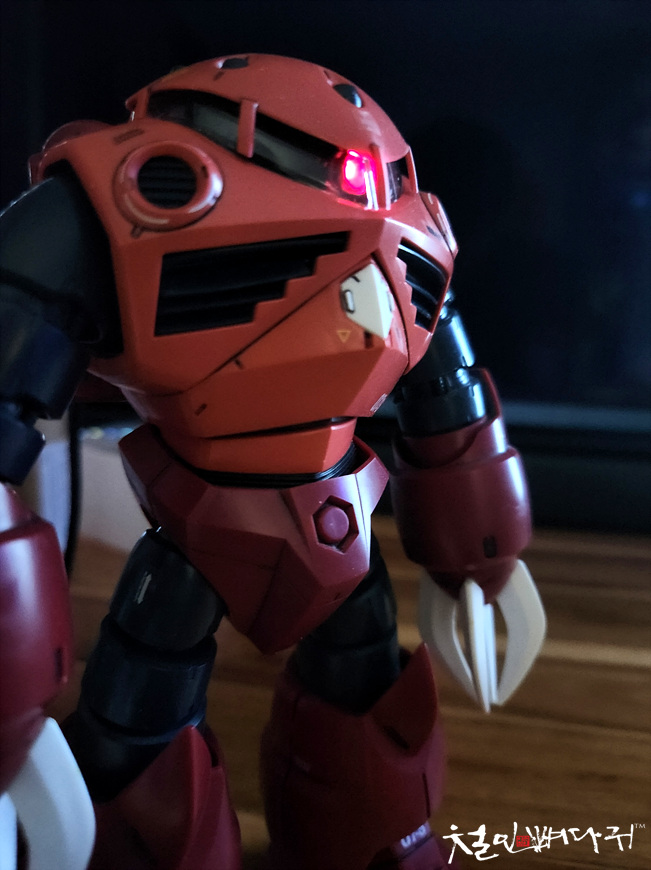

전보다 확실히 밝아졌습니다.

은은하게 빛이 나도록 약하게 작업했던

지난번의 작업은 안 한 것과 비슷하게

약하게 빛이 들어와서 개선의 필요성이 있었는데,

오늘 작업해서 마무리되었습니다.
