친구네 가족이 얼마 전에 구입해서 타고 있는 레조 차량입니다.

이 차량에 다른 친구가 중국 알리익스프레스에서 구매한 스마트 도어 무선리모콘 시스템을 설치합니다.





KEYLESS ENTRY SYSTEM-무선 자동차 도어락 리모콘.블루투스 스마트폰연동(알리익스프레스)

알리익스프레스에서 $11~$16 정도의 가격입니다.

준비된 도어록 장치와 레조 차량의 작업 참고용 자료입니다.

경보기 설치 관련 매뉴얼인데, 도어록에 적용이 가능했습니다.

(자세한 내용은 사진으로 찍어서 아래에 첨부했습니다.)





운전석 핸들 아래쪽 커버들을 벗겨냅니다.

나사를 풀러야 하는 곳도 있고, 핀으로 되어 있는 곳도 있어서 적절하게 잘 판단해서 분리해줍니다.





사진의 화살표는 핸들 아래쪽 커버의 핀 위치입니다.

앞으로 당기면 커버가 분리됩니다. 오랫동안 분리 안 했으면 잘 안 빠질 수 있으니 리무버 같은 것을 활용해서  잘 분리하면 됩니다.





왼쪽 아래, 휴즈박스 있는 곳 커버까지 전부 분리해주어야 작업이 가능합니다.





핸들 기둥의 아래쪽 커버도 벗겨냅니다.

여기는 십자(+) 드라이버 나사로 되어 있어서 5개의 나사를 풀러 주어야 합니다.



키박스에 연결된 커넥터를 빼고, 커넥터에서 필요한 전선에 장치를 연결해줍니다.

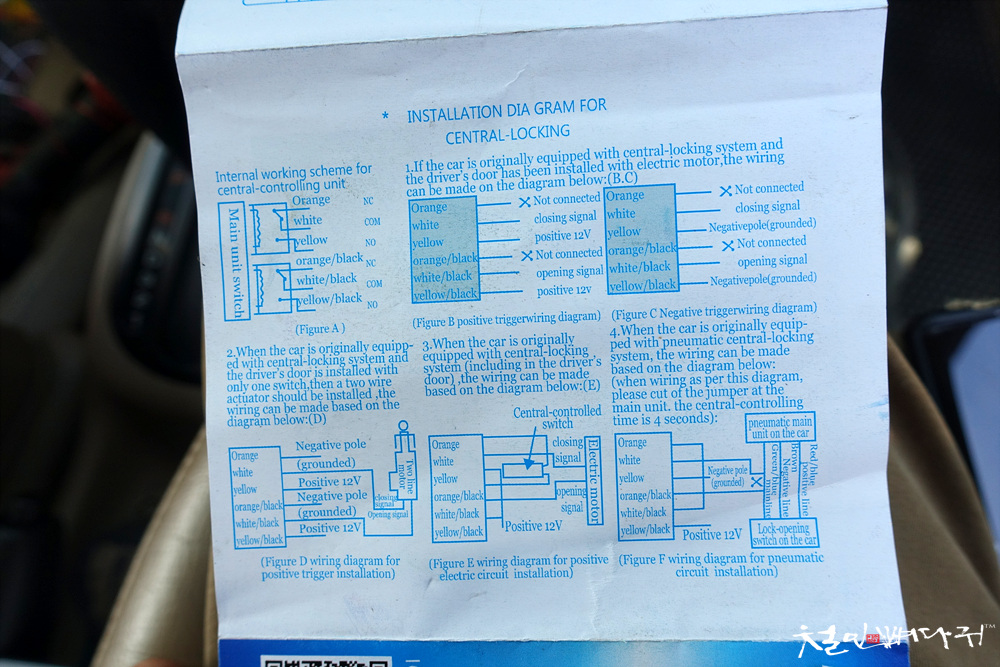

매뉴얼에 잘 표시되어 있습니다.



작업하고 있는 친구입니다.

친구가 발 벗고 나서서 했는데, 긴 장마 끝에 오늘 날씨가 참으로 더운 날이라 고생을 좀 했습니다.

저는 직접적인 도움보다는, 사진 찍고, 보조 역할을 했습니다.

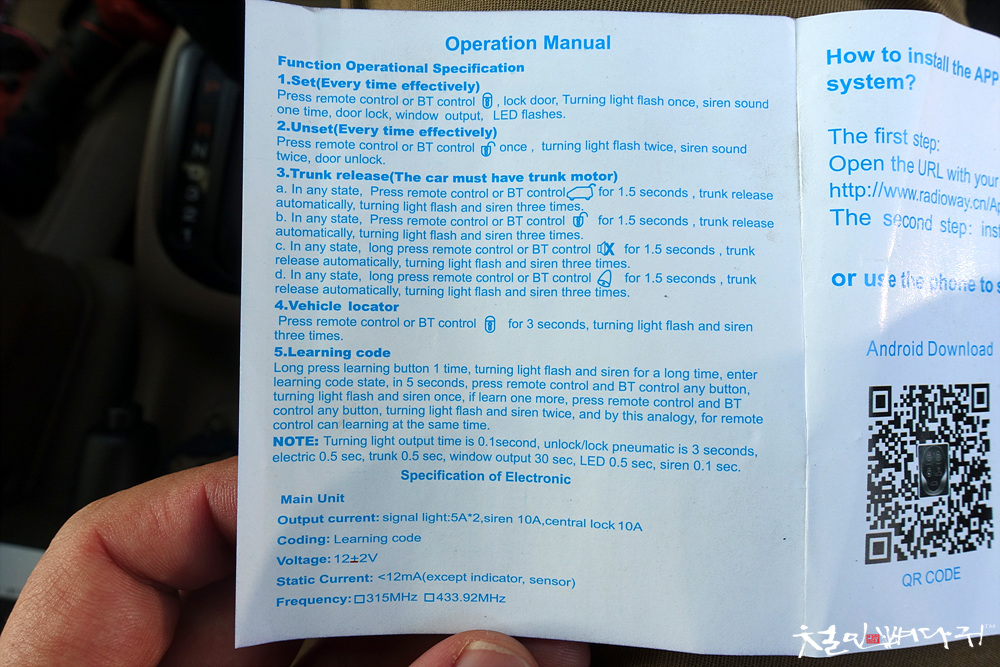

스마트폰 연동할 수 있는 어플을 다운로드할 수 있는 QR코드입니다.

안드로이드용과 IOS 용이 있습니다.









아래는 레조 경보기 설치용 자료입니다.

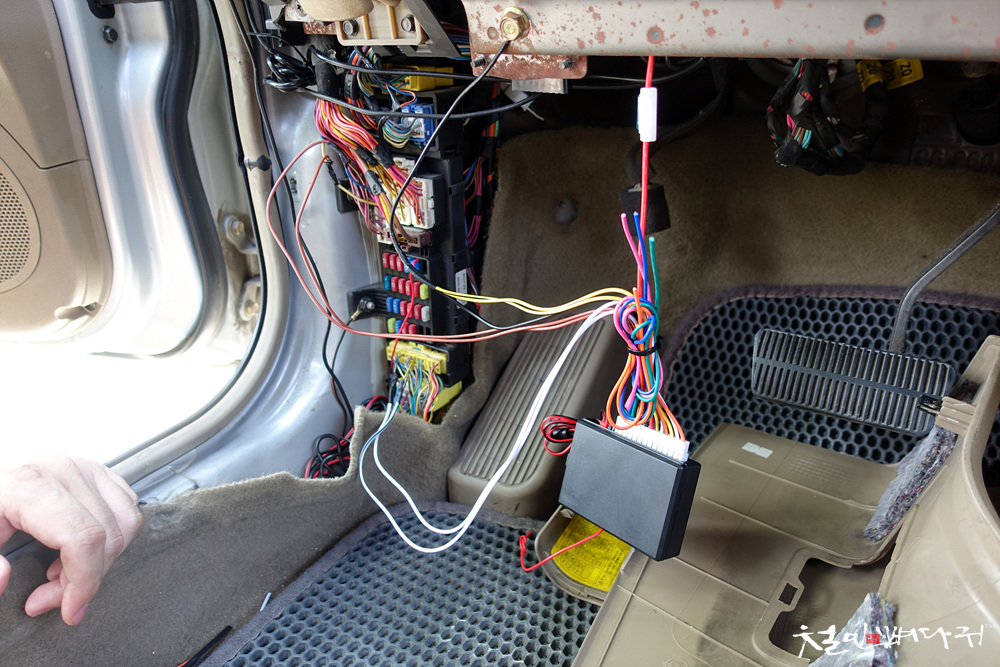

기본적인 연결을 마쳤습니다.

위쪽 키박스 쪽으로 가는 선보다, 왼쪽 아래 휴즈박스쪽의 커넥터들에 연결되는 것이 더 많습니다.

경보기였으면 키박스쪽으로 배선이 많이 올라갔을 텐데, 도어록이라 휴즈박스 쪽으로 배선이 많이 연결했습니다.

테스트해보고, 잘 돼서 핸들 아래쪽 커버들을 다시 원래대로 조립합니다.





파란색 LED는 스마트 도어 장치 작동상태를 확인해주는 역할을 합니다.

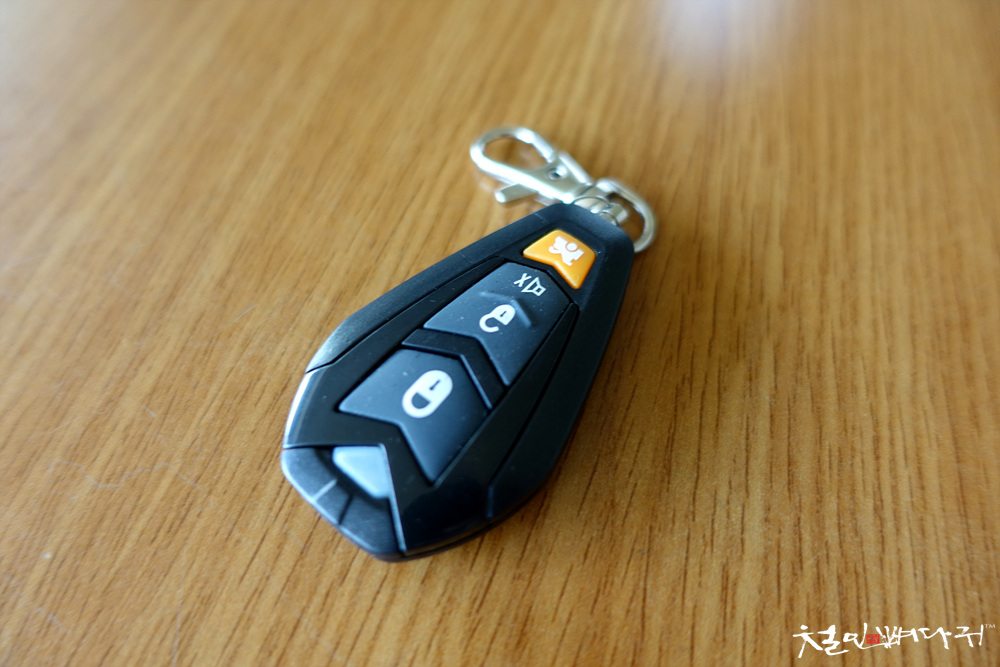

포함된 리모콘은 2개라서, 친구네 부부가 각각 하나씩 가져갔고,

스마트폰어플로 연결해서 스마트폰으로도 사용할 수 있게 해 주었습니다.







[동영상] 블루투스 연동 스마트폰 제어 테스트영상(이전에 제품 리뷰할때, 찍어둔 영상입니다.)
