뉴모닝 후방카메라 설치와 내비게이션매립 작업

20240702

사촌형님이 마실용으로 구입한 뉴모닝 깡통차량입니다.

2014년식으로 10년 되었고, 12만 km 주행한 상태입니다.

내비게이션은 있는데, 후방카메라가 없어서

오늘 내비게이션 매립과 후방카메라설치 작업을 진행합니다.



배선 작업은 사진처럼 진행했습니다.



작업 시작하기 전 제일 먼저 해야할 일은

후방카메라와 배선, 여러 부품들이 제대로 있는지 확인과

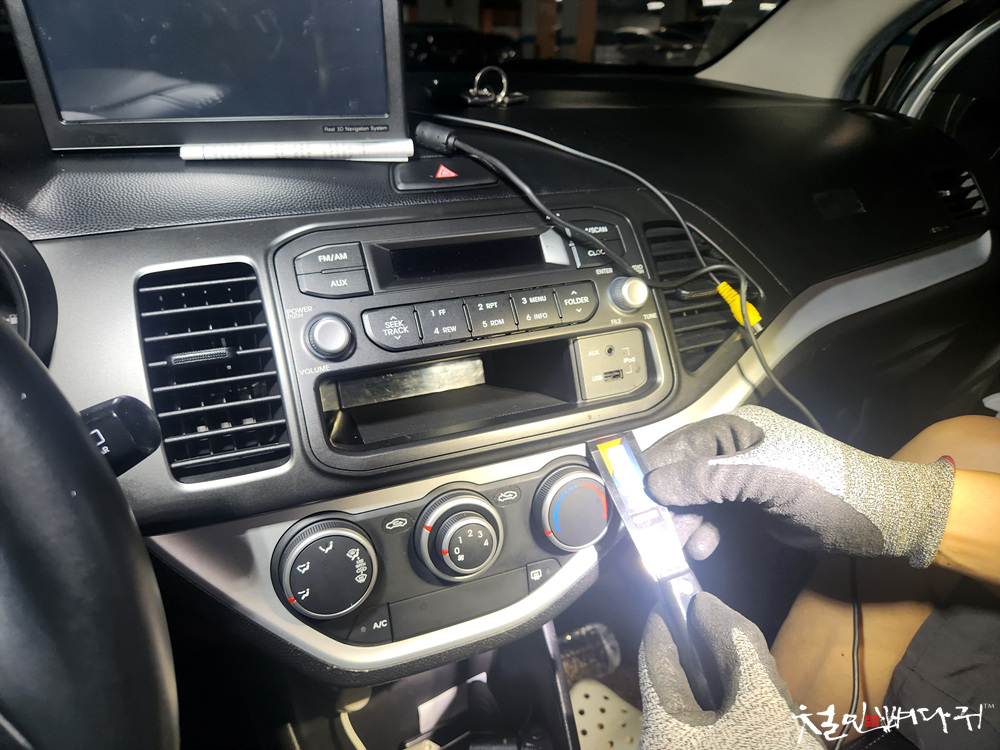

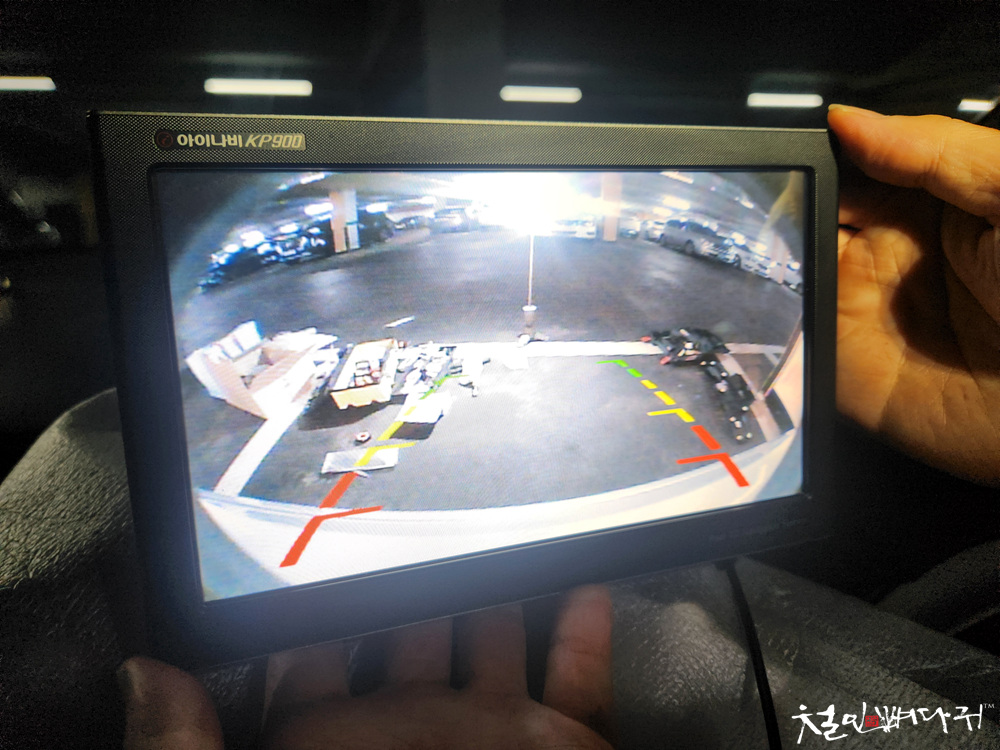

내비게이션에 연결해서 정상적으로 작동을 하는지

확인하는 것을 먼저 합니다.

문제 없이 정상적으로 작동하는 것을 확인했으니

작업을 시작합니다.

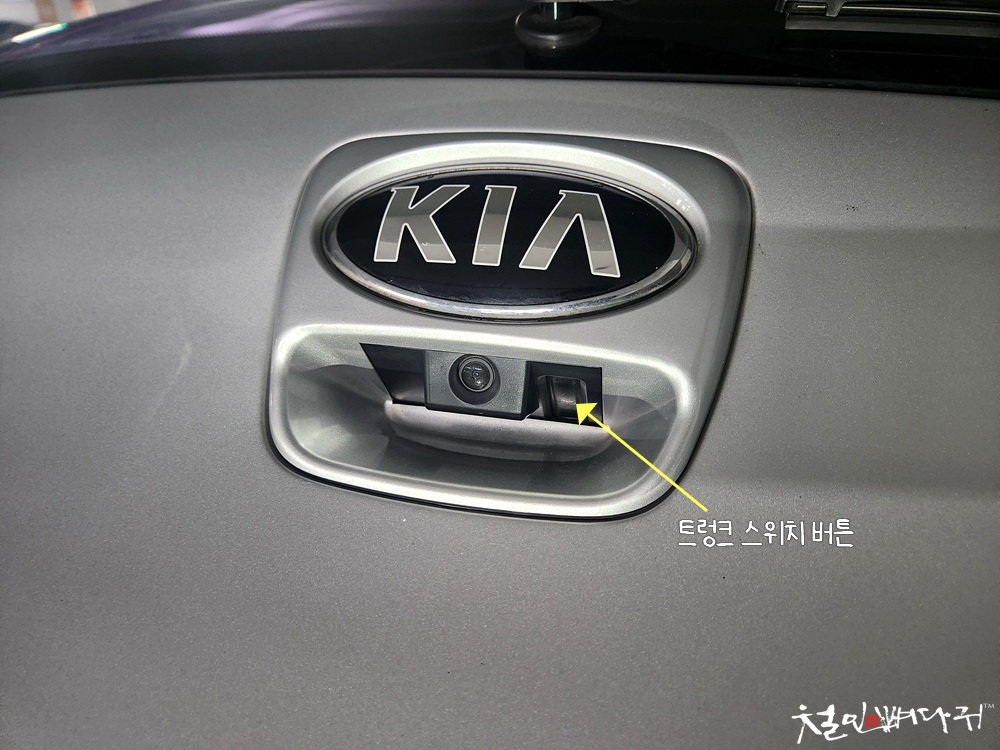

뉴모닝 순정 상태의 트렁크스위치입니다.

손을 넣어서 버튼을 누르면 트렁크 잠금이 풀립니다.

이곳에 카메라를 매립하는 작업을 합니다.



너트 3개와 나사 몇 개 풀러 주면 트렁크 손잡이 부분과

스위치 가대를 탈거할 수 있고,

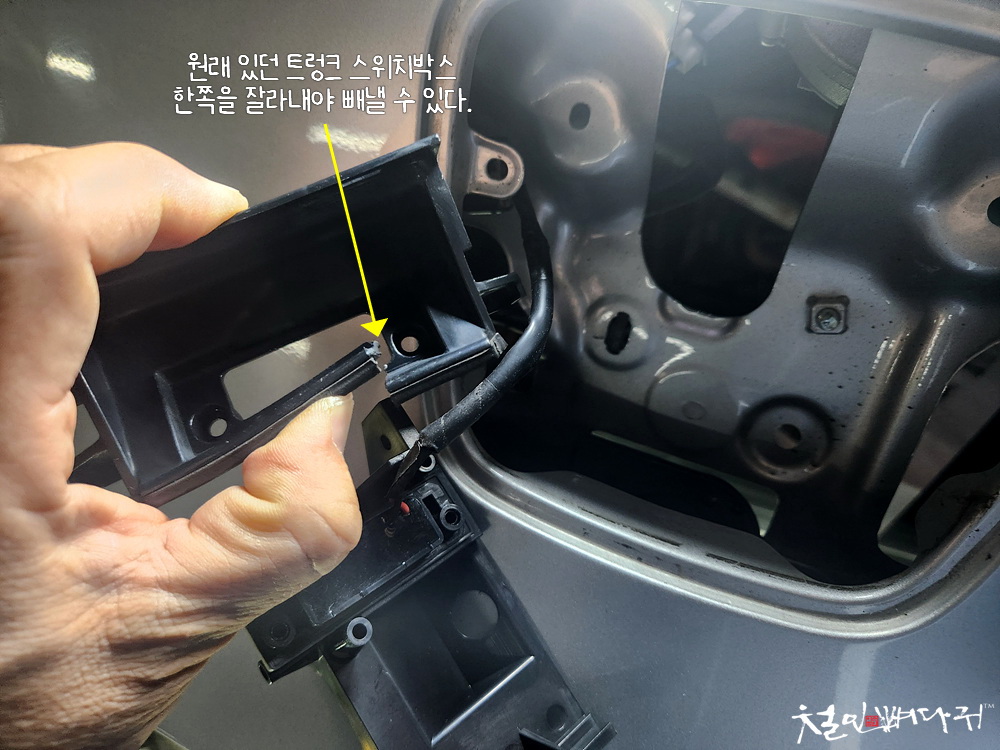

스위치 가대는 한쪽을 잘라내야

트렁크스위치 배선에서 분리해 낼 수 있습니다.

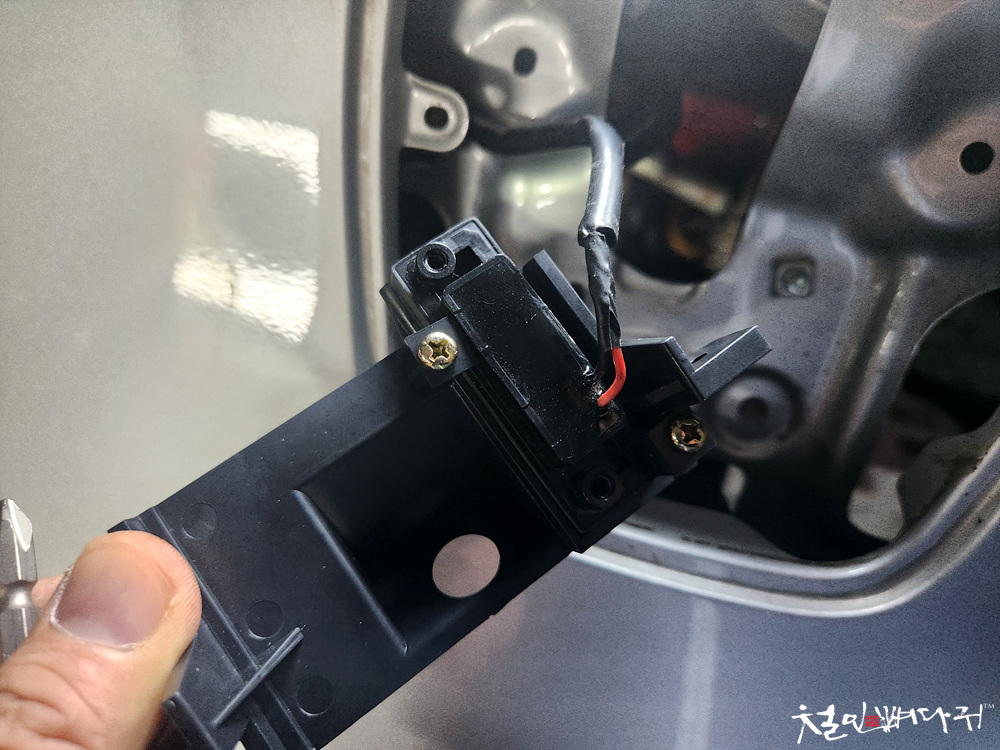

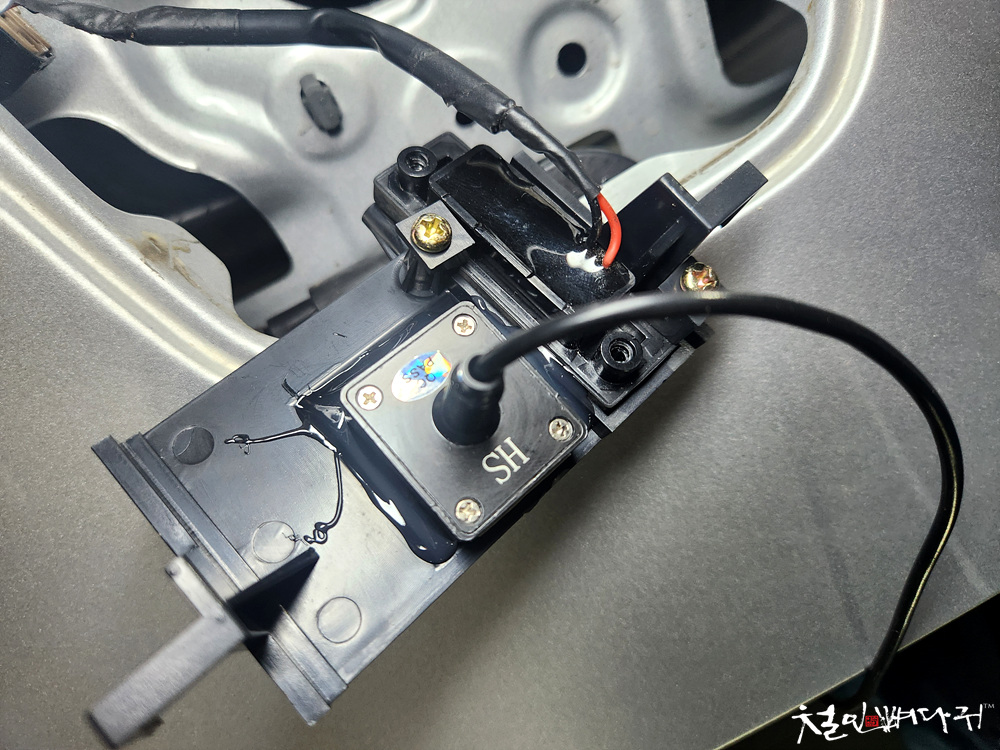

스위치는 새로 교체할 카메라구멍이 있는 가대에

고정해 주고, 카메라도 부착해 줍니다.



카메라를 고정하는 방법이 따로 있는 것이 아니라

양면테이프로 카메라를 임시로 붙여주고,

동봉되어 있는 작은 실리콘을 카메라 주변에

도포해서 굳혀주게 됩니다.

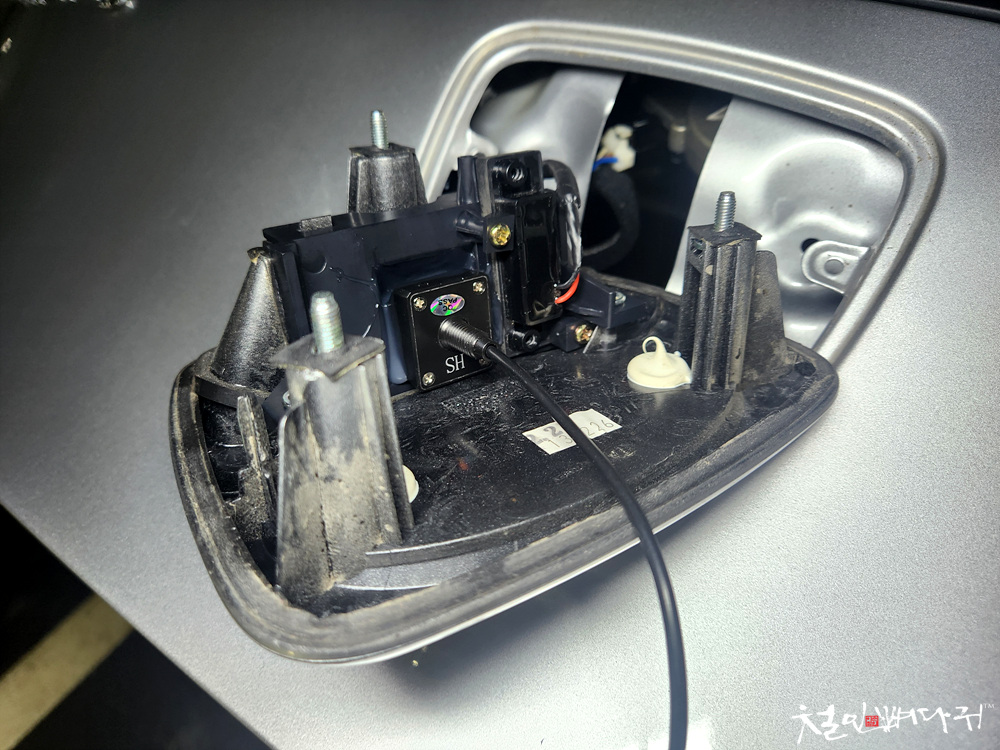

카메라, 스위치 가대를 트렁크 손잡이에

기존 나사를 사용해서 고정해 주고,



트렁크 제 위치에 고정해 주면 트렁크의

카메라 매립은 끝입니다.

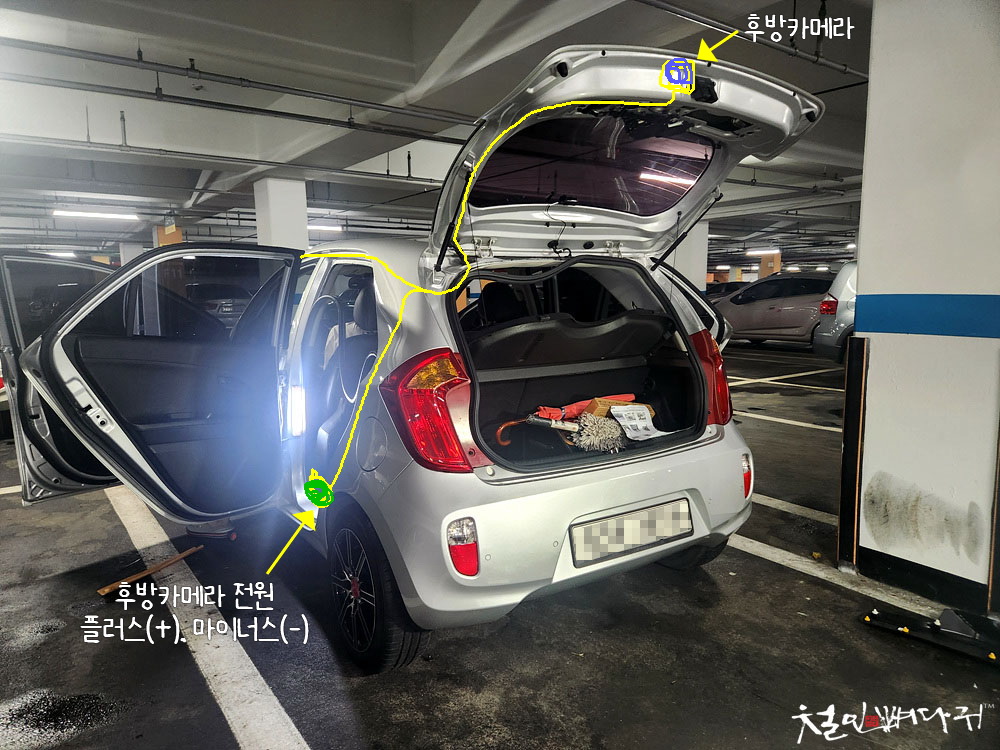

후방카메라와 후진전원은 사진처럼 작업을 합니다.

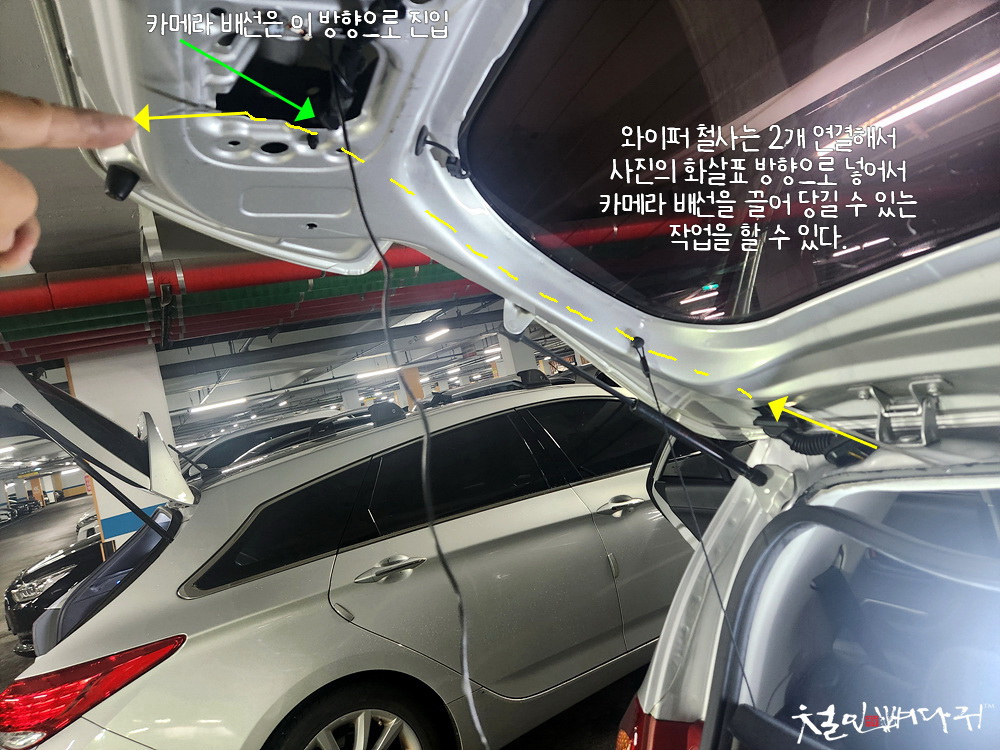

트렁크경첩 있는 쪽에서 가이드철사를 넣어서

트렁크 하단 쪽으로 관통할 수 있습니다.

관통된 가이드철사에 후방카메라 선을 잘 붙여주고,

끌어당겨 배선을 이동시킬 수 있습니다.

이 작업이 제일 어려운 작업인데, 살살 잘하면 됩니다.



후방카메라에 후진등 배선을 연결하는 방법은

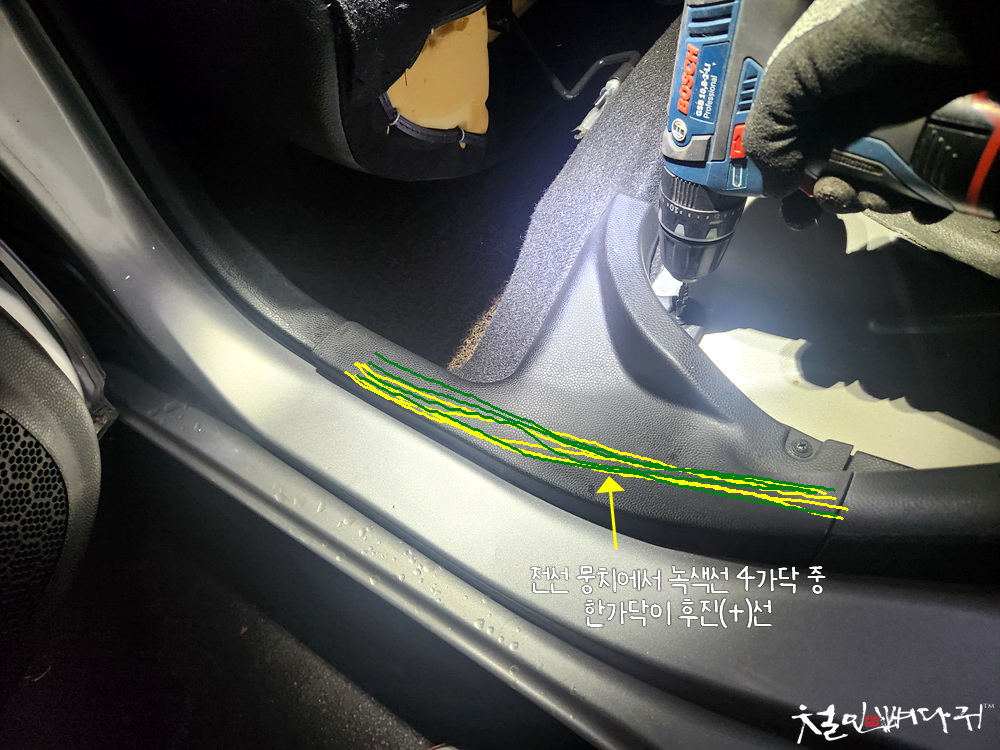

운전석 뒷자리 앉는 부분의 시트를 들어내고,

트림을 떼어내면, 배선뭉치가 있는데,

이곳에서 4개의 녹색 선들 중에 한가닥이 후진(+) 선입니다.

이곳에 후진(+)과 마이너스(-) 선을 연결해 줍니다.

작업하다 보니 배선사진은 못 찍어서 그림으로 대체합니다.

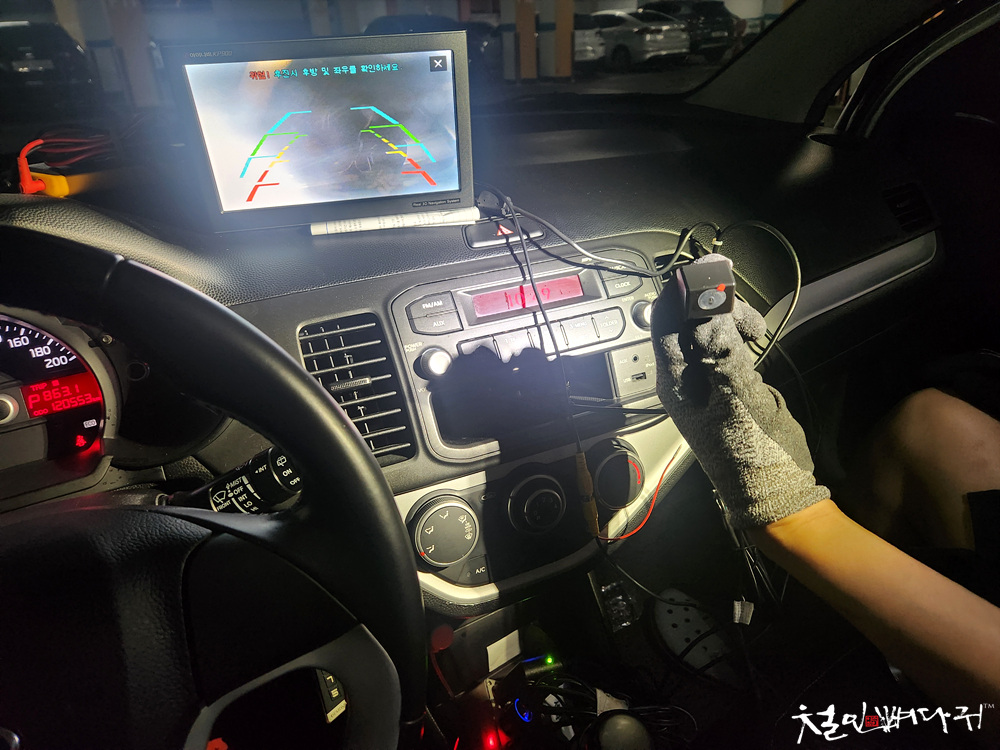

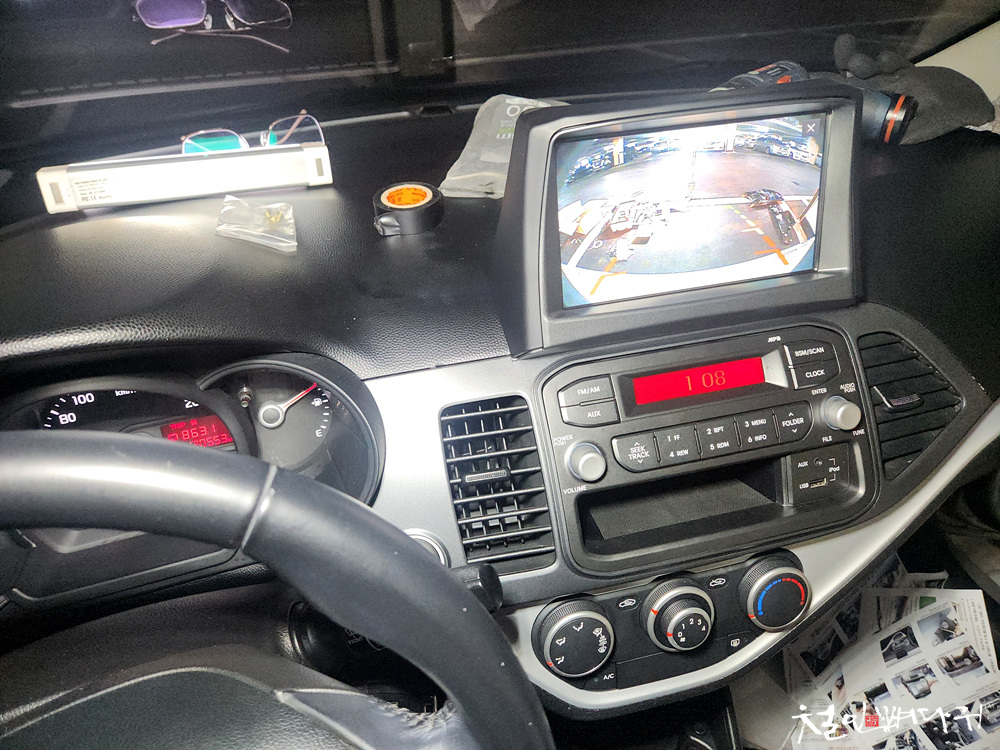

앞으로 배선 이동하기 전에, 내비게이션에 선 끌고 가서

연결해 보고 정상적으로 작동하는지 다시 한번 확인을 합니다.

제대로 잘 작동하는 것을 확인했습니다.



여기까지 마치면, 후방카메라 쪽 작업은 완료입니다.

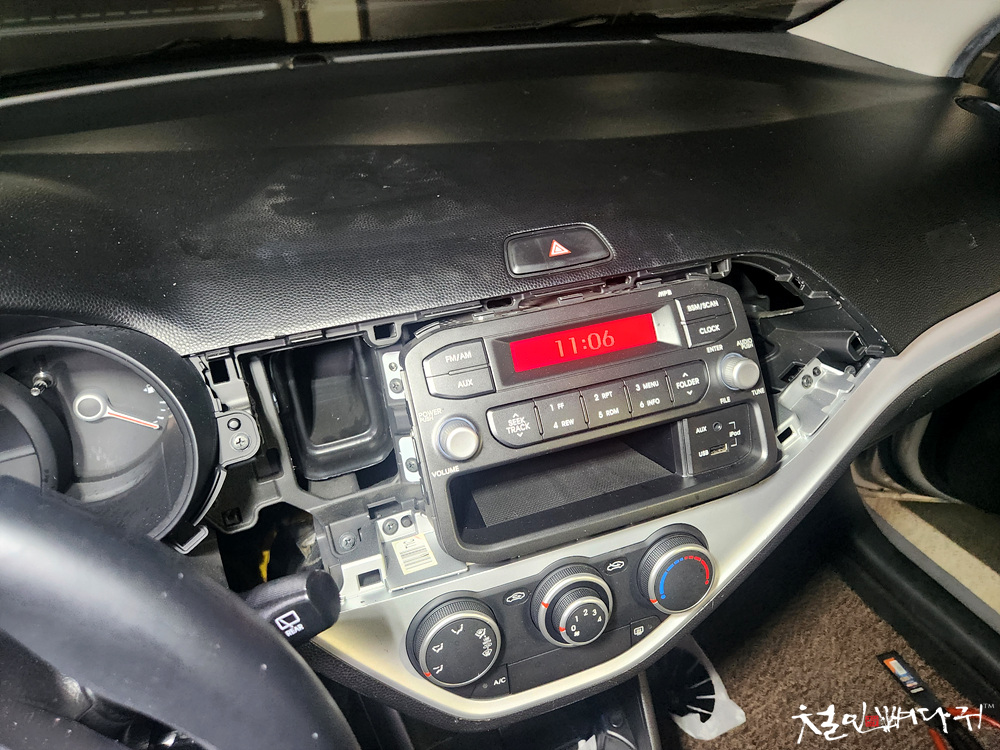

내비게이션 매립을 위해서 오디오 주변 커버를 탈거합니다.

빡빡해서 잘 안 빠지는데, 핀으로만 고정되어 있어서 조심해서 작업합니다.

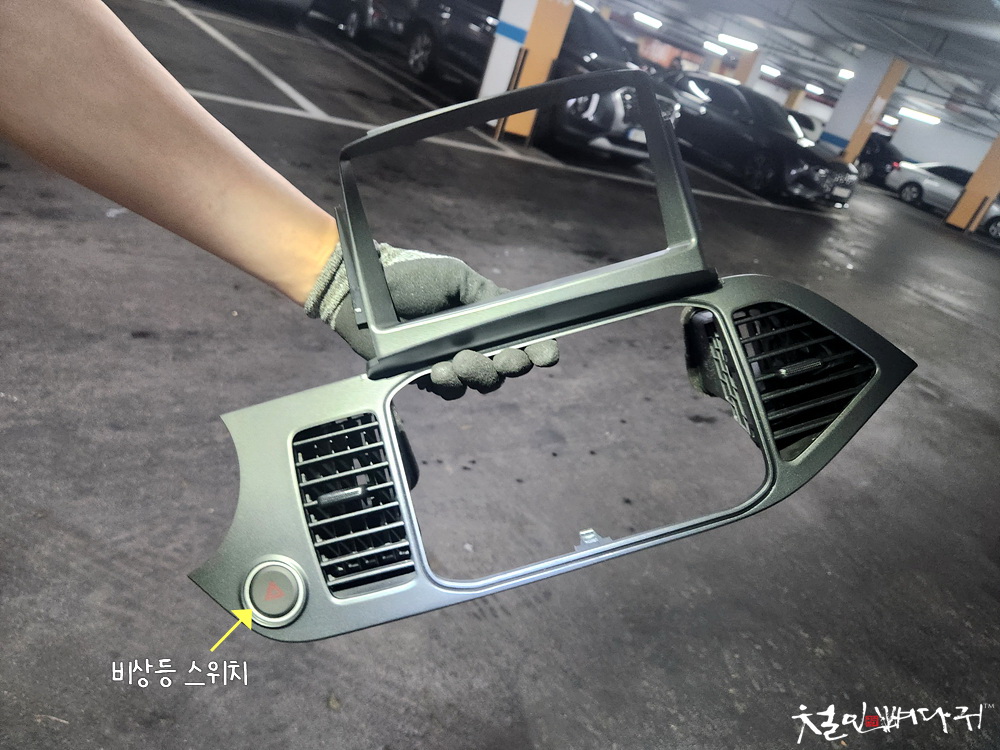

오디오도 탈거하고, 비상등스위치도 뽑아냅니다.

비상등은 배선만 사용합니다.

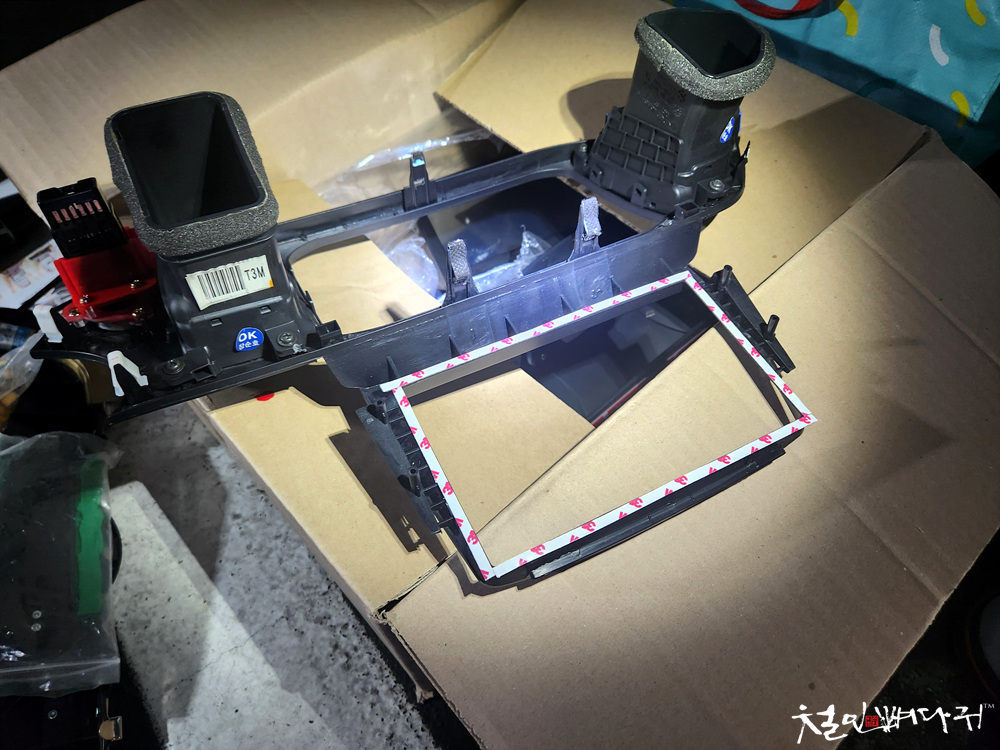

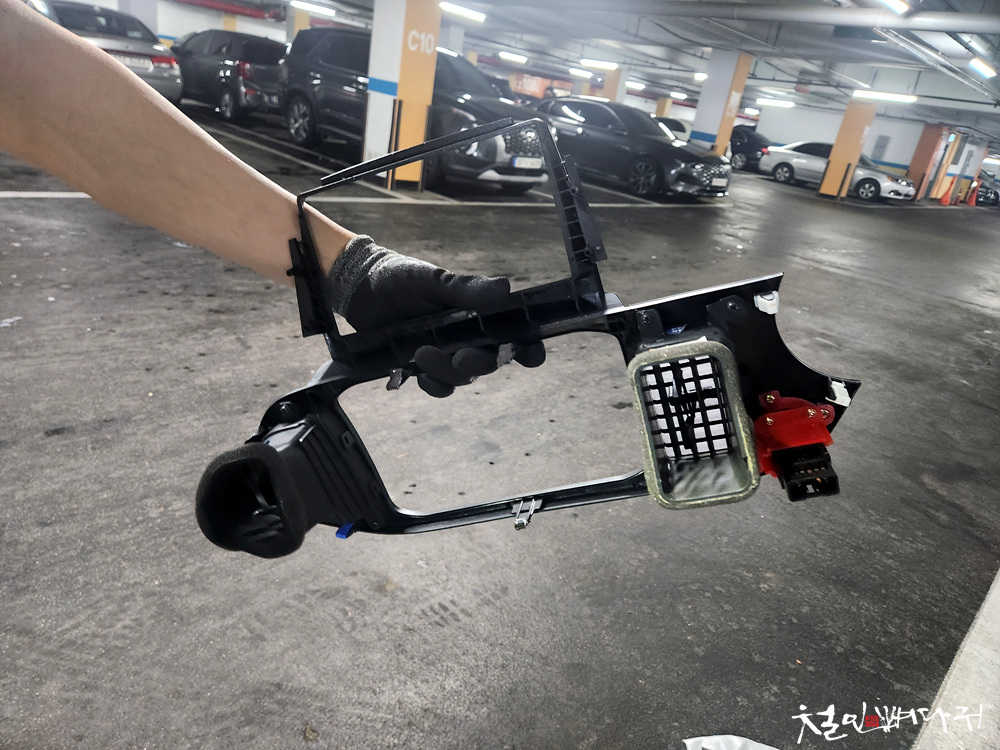

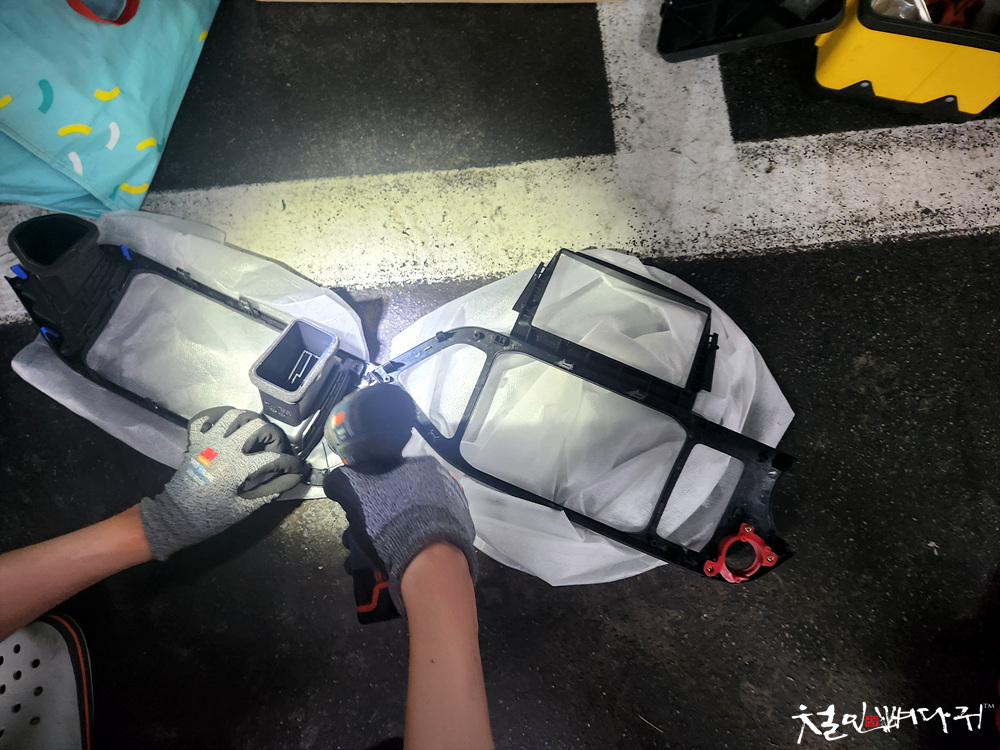

탈거하고, 공조기 통을 떼어내고 매립용 커버에

옮겨 붙이는 작업을 합니다.



비상등스위치와 공조기통을 옮겼습니다.



내비게이션은 양면테이프로 위치를 잡아서 고정해 줍니다.



콘솔 아래쪽을 분해해서 씨가 잭에 전원을

연결하는 작업도 해주었습니다.



내비게이션 전원과, 후방카메라 영상선은

기존 비상등스위치 있는 곳으로 뽑아냅니다.



내비게이션 매립으로 상단에 메모리와 USB 연장을 했습니다.

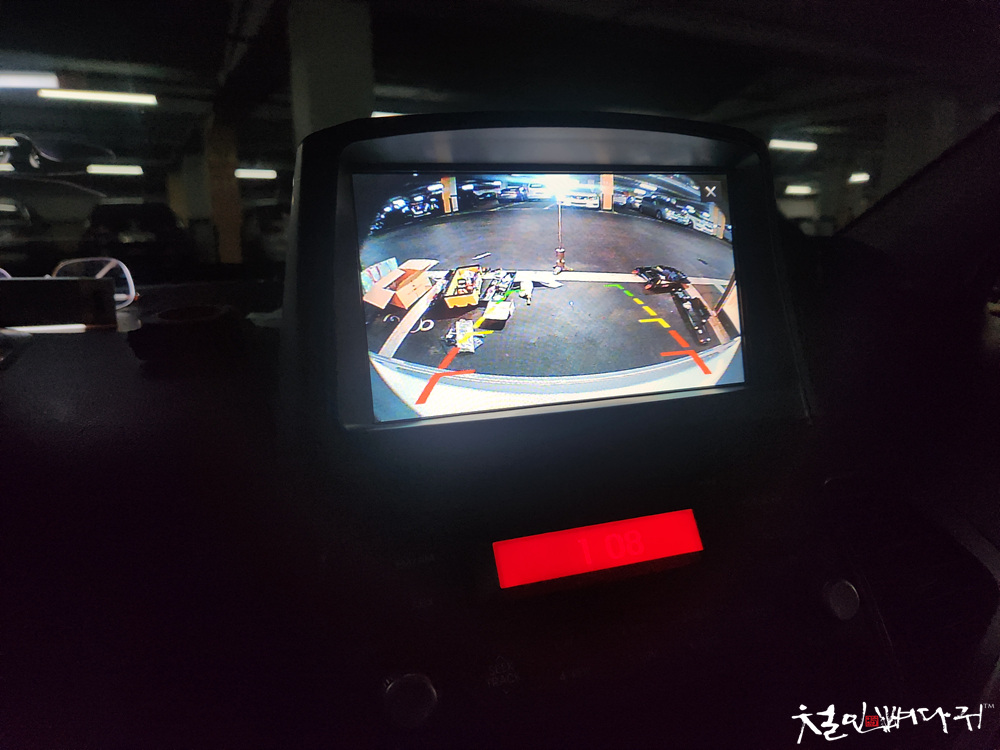

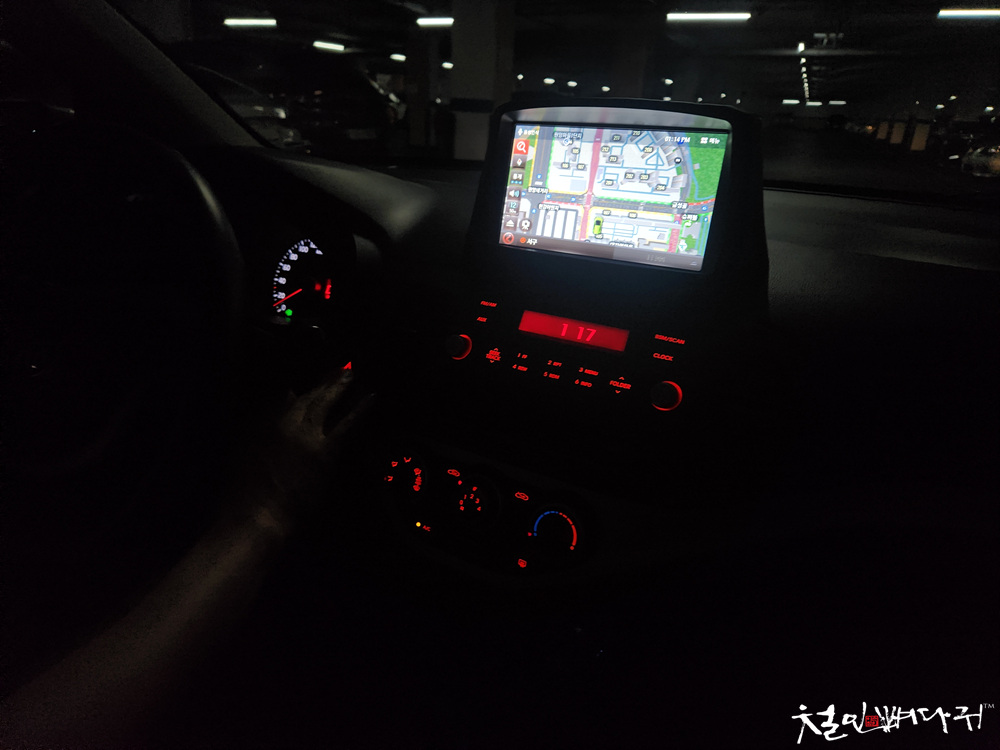

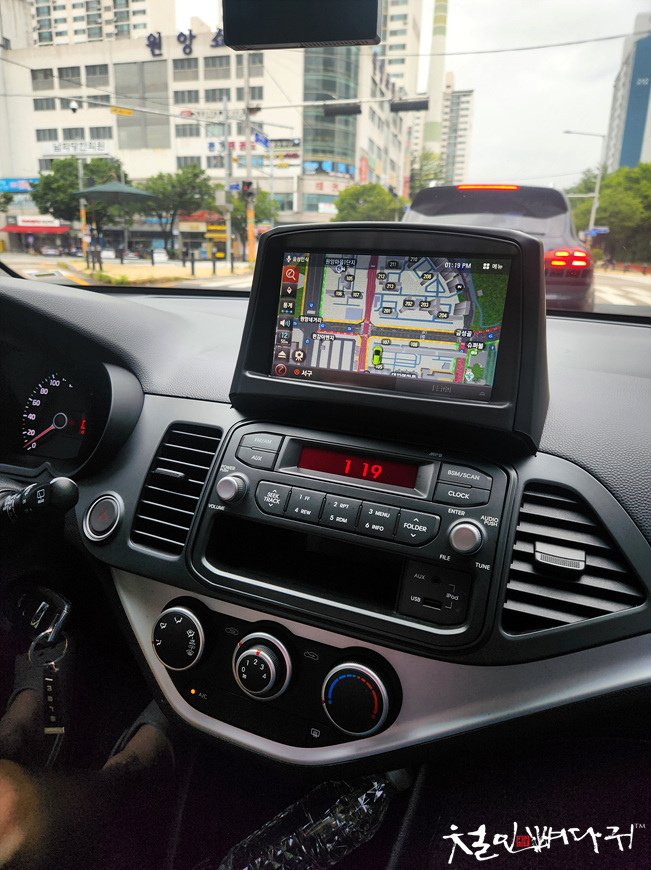

매립이 끝났습니다.



내비게이션이 10년 된 것이라 그런지,

후방카메라 영상이 아주 좋지는 않지만,

그럭저럭 봐줄 만합니다.



이렇게 내비게이션 매립작업과

후방카메라설치 작업을 마무리했습니다.
