20230217

잘 알고 지내는 형님의 르노 마스타 캠핑카의

시트 열선작업을 한다고 도와 달라해서 왔습니다.

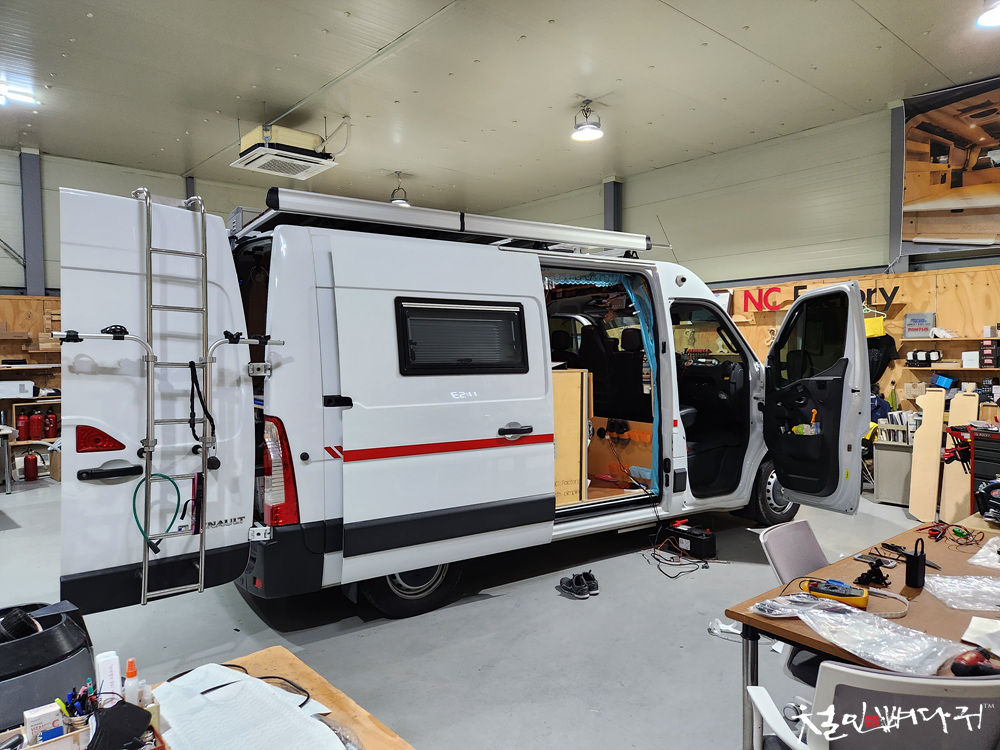

작업장소는 유성 복용동이 엔씨팩토리 캠핑카제작업체입니다.

주인들은 전부 퇴근했고, 객들만 남아서 작업합니다.

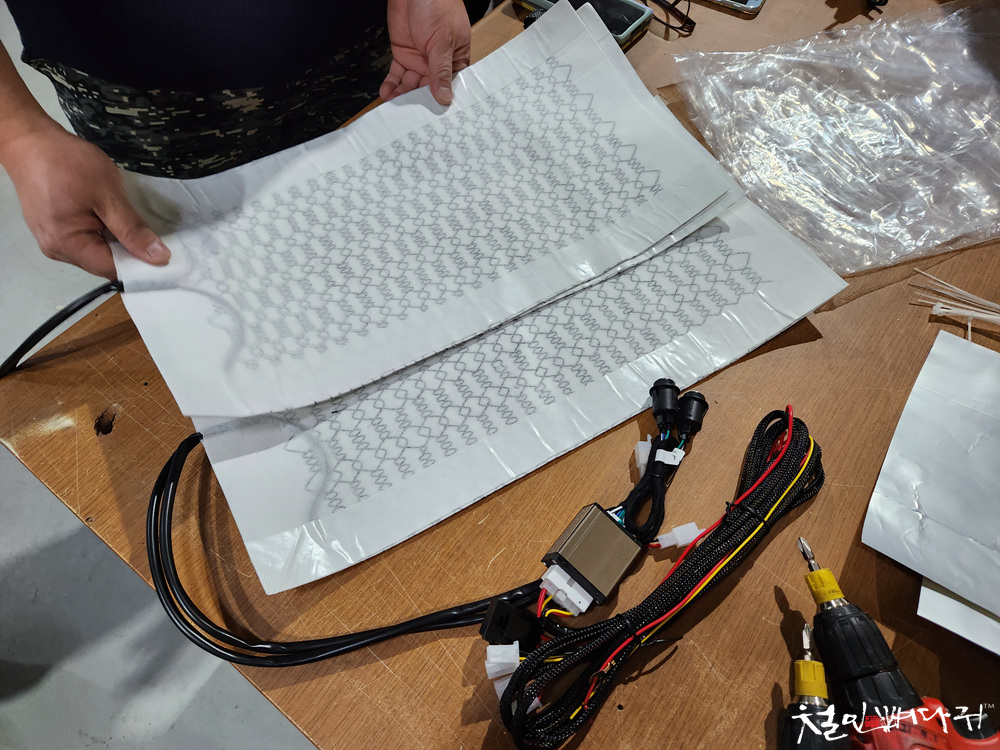

형님이 준비해둔 시트열선입니다.

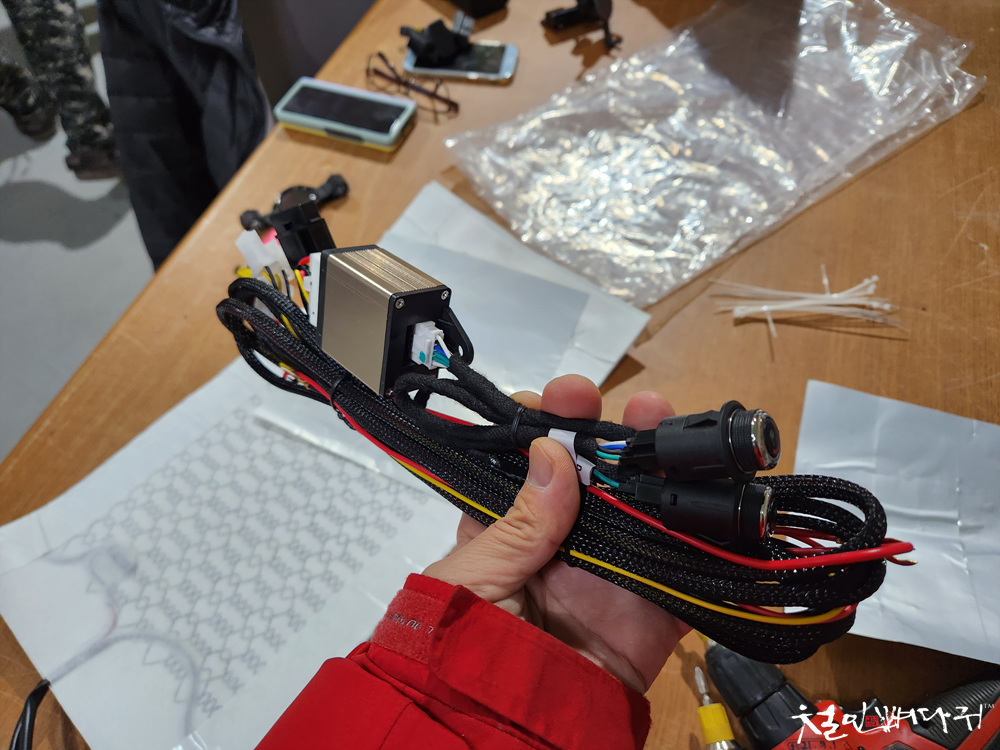

전용배선도 포함입니다.



다이얼식으로 된 열선제어스위치

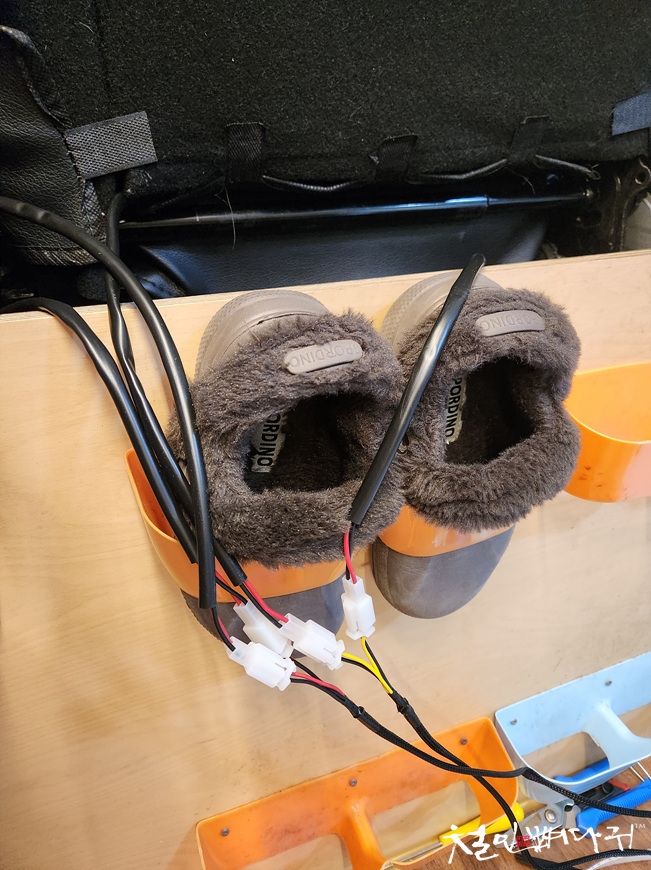

상시+, ACC, 미등+, 접지 까지 연결됩니다.



마스타의 시트는 일반 자동차들의

링으로 물어주는 방식이 아닌, 플라스틱홈을

이용한 고정이라서 생소한 구조였는데,

링이 아니라서 특별한 공구들이 필요하지는 않았고,

그 덕분에 손이 고생을 많이 했습니다.

가죽시트 덧댄거 분리하고,

천으로 된 시트를 벗겨내면, 라텍스 같은

재질의 시트가 나옵니다.

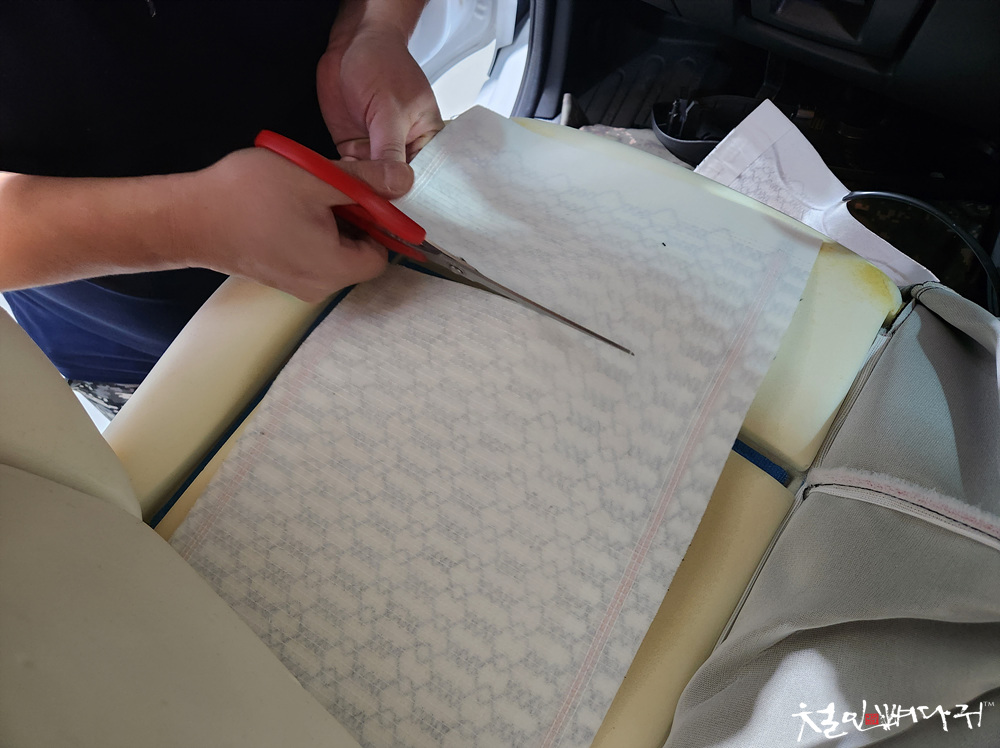

시트 전체를 열선으로 덮고 싶었지만,

시트 구조상 벨크로테이프로 시트를 고정하는

부분이 있어서 그에 맞게 열선패드를 잘라주었습니다.



열선시트는 예전에 사용되던 것과는 다르게

얽혀있는 검은선들이 실 같은 것이라

잘라도 문제가 되지 않습니다.

요즘 나오는 것들은 많이 좋아졌습니다.



시트 안쪽을 기준으로 열선패드를 잘라서 붙였습니다.

열선패드에는 양면테이프가 기본으로 붙어 있습니다.

조수석과 중앙좌석까지 열선패드를 붙였고,



운전석도 열선패드 작업을 했습니다.

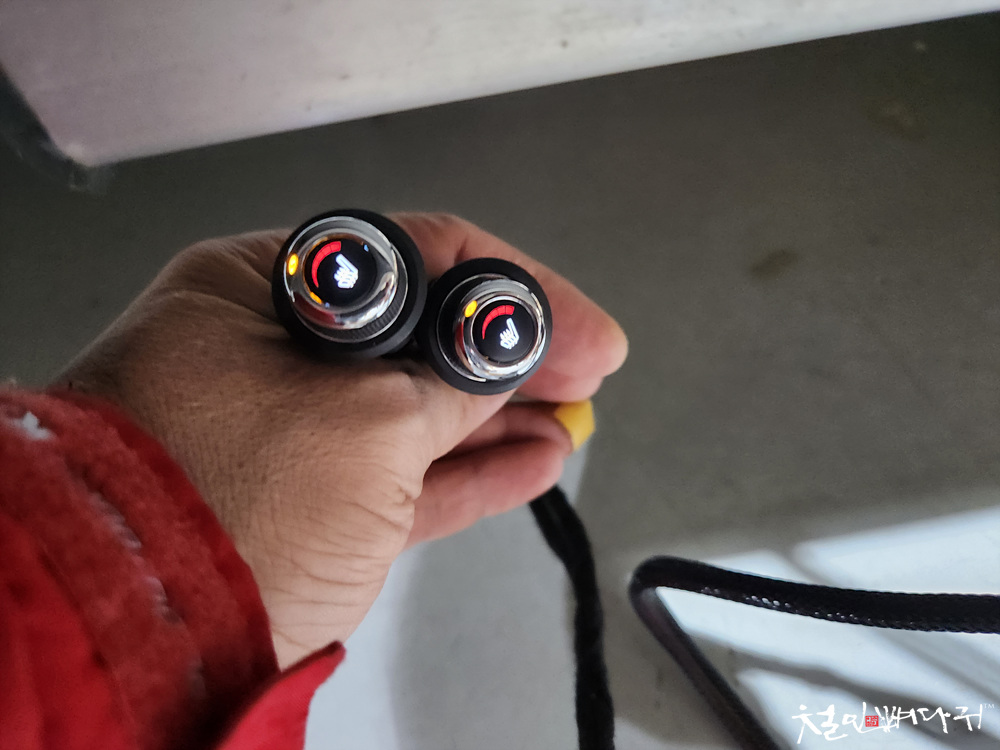

임시로 12V를 연결해서 정상적으로

동작을 하는지 테스트합니다.



전원이 들어가니, 스위치에도 불이 들어옵니다.



열선패드를 3명의 시트에 작업을 했고,

원래대로 복원해서 처음처럼 마무리했습니다.



아직 스위치 작업이 안된 상태지만,

열선 작동시켜 놓고, 형님이랑 둘이 앉아서

엉뜨가 잘 되는지 몸으로 확인하고 있습니다.



나는 여기까지 작업을 마치고, 늦은 시간

같이 뼈다귀해장국 먹고 집으로 돌아왔습니다.

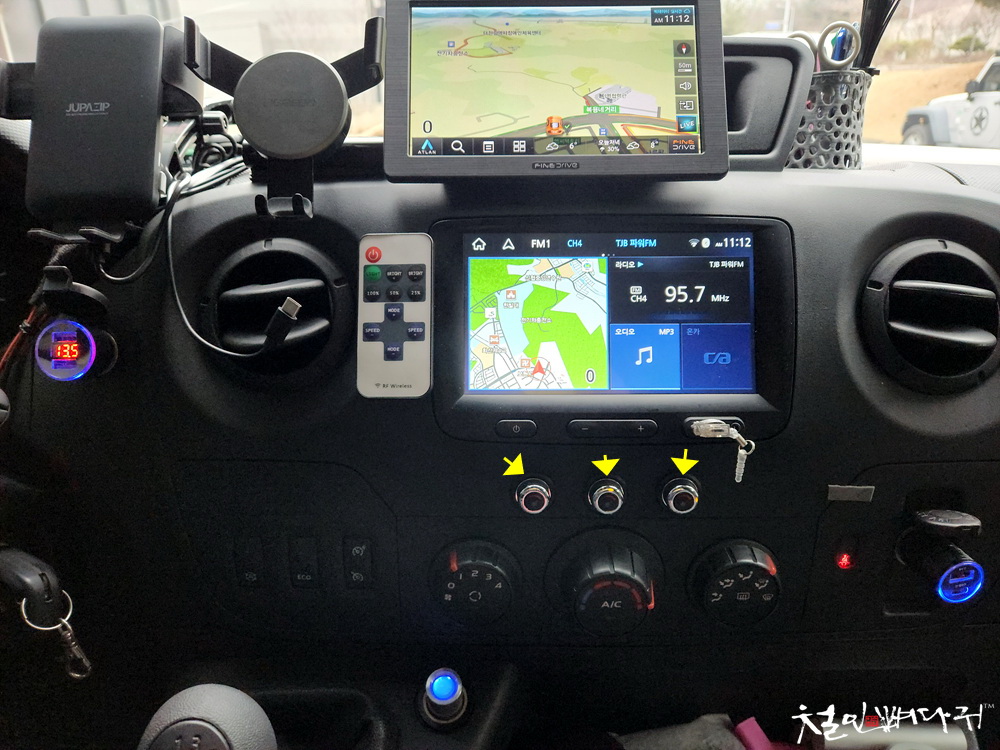

형님은 어젯밤 남아서 스위치 고정작업을

마무리해서, 완성된 사진을 보내왔습니다.

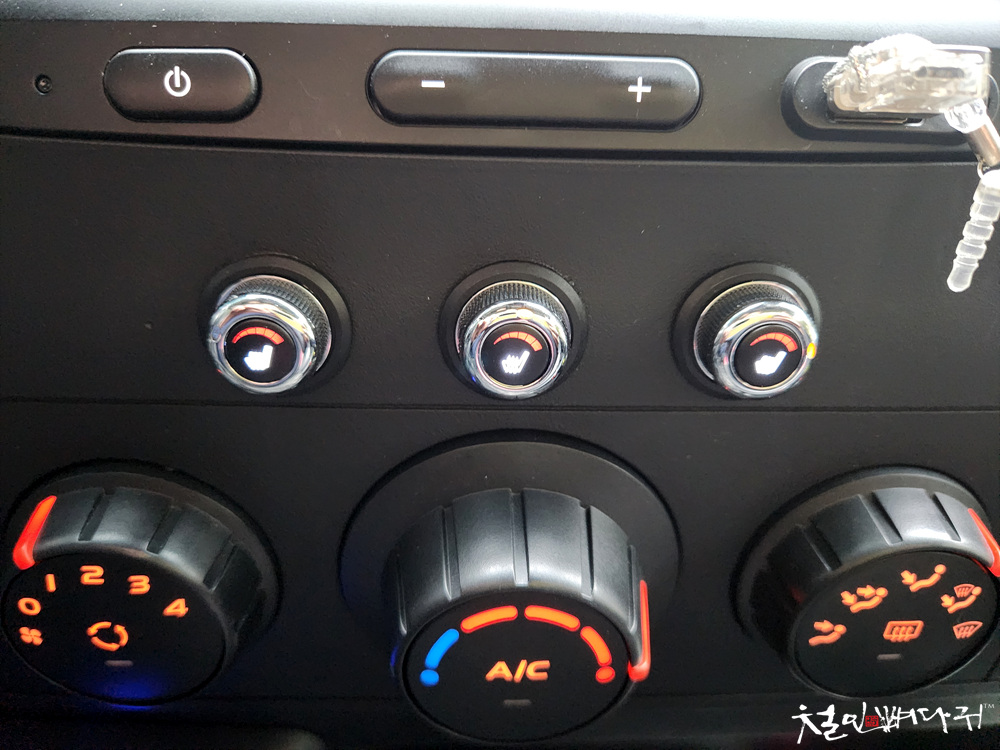

순정 같은 모습의 이쁜 스위치들입니다.



동작을 안 할 때 상태이고,



전원이 들어가면 불이 들어옵니다.

미등에 연결되어 있어, 다른 스위치들처럼

미등이 켜지면 열선스위치에도 불이 들어옵니다.

열선 다이얼 스위치는 6단계로 조정이 가능합니다.

깔끔하게 잘 작업이 되었습니다.
