기아 쏘렌토 후방카메라에 5인치모니터 연결하기.수동스위치설치

2022. 9. 8. 03:44철인뼈다귀™/자동차.정비.DIY



20181004

20220907



20170426 기아 쏘렌토 네비게이션후방카메라장착. 블랙박스후방2채널카메라변경장착 - http://blog.daum.net/chulinbone/6386

20181004 20220907 기아 쏘렌토 후방카메라에 5인치모니터 연결하기 - http://blog.daum.net/chulinbone/7320<현재게시물>

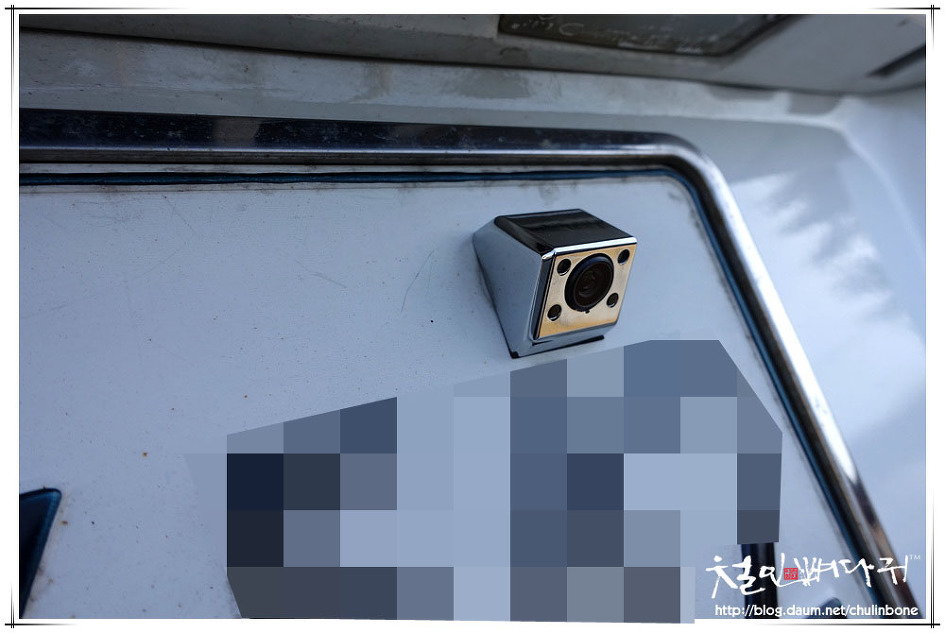

1년전쯤 지인의 차량에 설치했던 후방카메라입니다.

연결해서 사용하던 네비게이션이 고장이 나서 다른 네비게이션을 구해서 연결했는데,

사용할 수 없다고 해서 방법을 찾아봤는데,

사용할 수 있는 네비게이션을 다시 구하는 것만 가능해서 구하려고 하다가,

간단하게 모니터를 하나 더 추가하기로 했습니다.











기존에 네비게이션 있는 부분의 상부 수납공간입니다.

뚜껑이 열리고 닫히는 방식의 공간입니다.











수납공간에 나사가 4개 있어서 풀러주고 들어낼 수 있습니다.

내부의 전선들은 오디오관련 선들인데,

ACC 전원을 찾아서 후방카메라에 연결할 모니터용 전원에 연결해주었습니다.











5인치 모니터는 내가 전에 타던 차량에 사용하던것으로

사용 안하고 있어서 쏘렌토 차량에 장착했습니다.

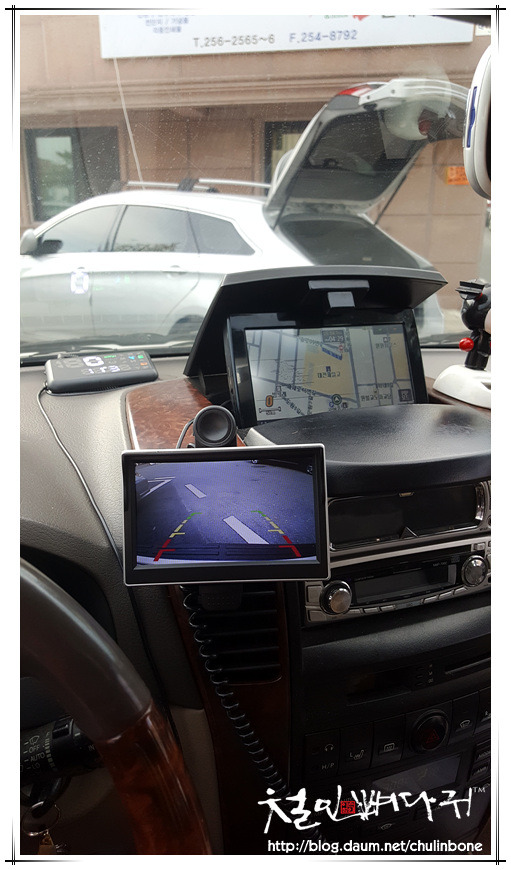

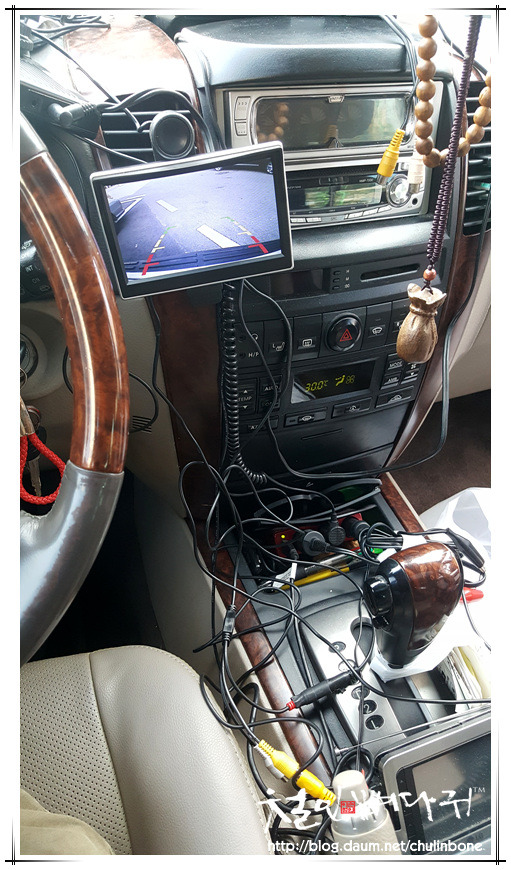

배선정리가 하나도 안되어 있는 상태로 작동상태만 확인 했을때 사진입니다.

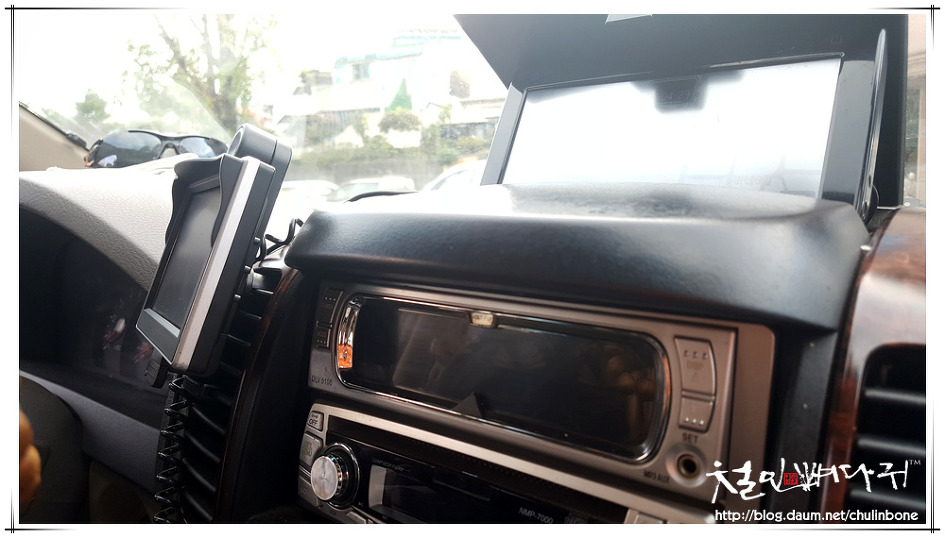

거치대는 인터넷에서 제일 저렴한 송풍구거치대를 사용했는데,

의외로 괜찮게 고정이 됩니다.











후방카메라가 동작 안하는 네비게이션도 제 자리에 고정해주고,











5인치 모니터의 위치도 위쪽으로 옮겨서 핸들에 가리지 않게 해서 자리를 잡았습니다.

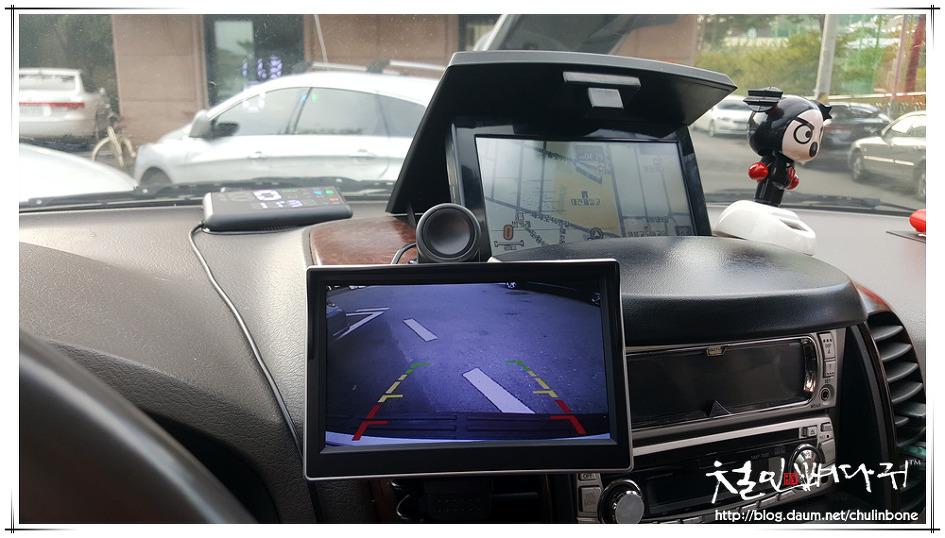

후방카메라는 이전과 동일하게 후진을 넣으면 자동으로 영상이 5인치 모니터로 보여지게 했고,

선정리도 해서 깔끔하게 마무리 했습니다.




20220907

지인분의 차량입니다.

후진 넣으면 밋션 내부에 있는 장치가

작동해서 후진등이 들어오는데,

그 부분이 고장이 났고, 당장 수리하기

애매한 상황이라 당분간 후진할때,

후방카메라 작동 하도록 수동 스위치를

만들어서 장착했습니다.

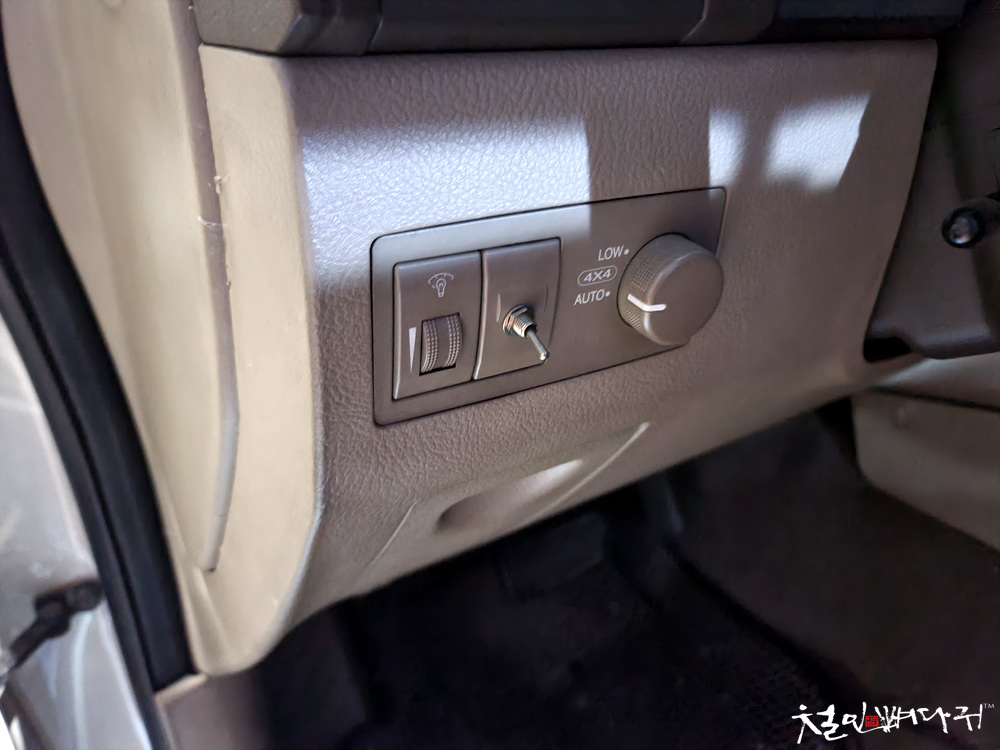

설치과정은 생략하고, 결과물인 스위치

사진 한장 올려둡니다.
