포터2 아이소라LED후방카메라 설치(M2-008L)



20180607

20180611









큰형님의 오래된 포터에 후방카메라를 설치해드린적 있었는데,

최근 포터2로 바꾸면서 다시 설치를 요청해서, 후방카메라를 인터넷으로 주문해서 받았습니다.



돈받고 설치해줄 것이 아니라, 내돈 나가는 것이지만, 가족이 사용하는 것이니

가장 신뢰가 가는 제품인 아이소라 제품으로 구매를 했습니다.

아이소라 제품중에도 가장 가격이 비싼제품이었습니다.

언제 나왔는지 테두리에 LED가 있는 처음 보는 제품입니다.











박스를 열어보니 설치전 테스트를 하라는 안내가 있었습니다.















연결하는 방법도 잘 나와있습니다.

후방카메라는 여러번 설치해봐서 안보고도 할 수 있지만,

설명서를 대충 한번 읽어봅니다.











아이소라 후방카메라를 주문하면,

휴즈와 램프테스터기가 들어있는 것을 꼭 같이 보내줍니다.

이거 집에 찾아보면 뜯지도 않은 것으로 여러개 나옵니다.









제일 왼쪽 케이블은 파인드라이브용 변환케이블입니다. 별도로 5000원 추가로 주고 구입했습니다.

네비게이션마다 연결방식이 달라서 필요한 케이블입니다.



나머지 구성품은 사은품이라고 보면 됩니다.











아이소라 후방카메라 박스는 뽁뽁이비닐로 쌓여서 왔네요.



































후방카메라와 네비게이션에서 후방카메라까지 연결해줄 연장케이블입니다.













네비게이션에 연결할때 연결되는 상황입니다.

연결되는 모니터가 일반 모니터일때 사용하는 것과 전방카메라로 사용할때 사용할 수 있는 전원선 같은 여러가지 옵션이 있지만,

후방카메라로 사용할때 필요한 것은 몇가지 안됩니다.











후방카메라 부분입니다.

작업이 원할히 진행될 수 있게 연장케이블과 후방카메라로 나누어져 있습니다.











후방카메라 쪽에는 힌선(상하반전), 녹색선(주차선제거)이 있습니다.

연결되어 있을때와 끊어졌을때 반대적인 기능을 합니다.



테스트를 해보니, 안끊어도 사용할 수 있는 상태라 이대로 작업하기로 합니다.



안끊었을때, 번호판 부착상태이고, 주차선이 나타나는 상태입니다.













렌즈와 LED부분이 보호필름으로 붙어있습니다.











렌즈 주변이 LED로 둘러져 있어서 이전보다 더 고급스럽게 보입니다.

가격도 LED 없는 아이소라 다른 제품보다 1만원 정도 더 비쌌습니다.















테스트를 해보니 LED도 잘 들어오고 영상도 잘 나옵니다.

기본 방수되는 제품이고,

곧 큰형님 포터2에 장착해 드릴 예정입니다.















20180611







큰형님의 포터2

이전에 타던 포터 구형보다 상태가 많이 좋네요.











설치할 곳이 마땅하지 않아 과감히 번호판 중앙에 드릴로 구멍을 뚫었습니다.

번호판 숫자에는 영향이 없게 작업했습니다.

번호판의 번호는 잘 보여야 하니까요.

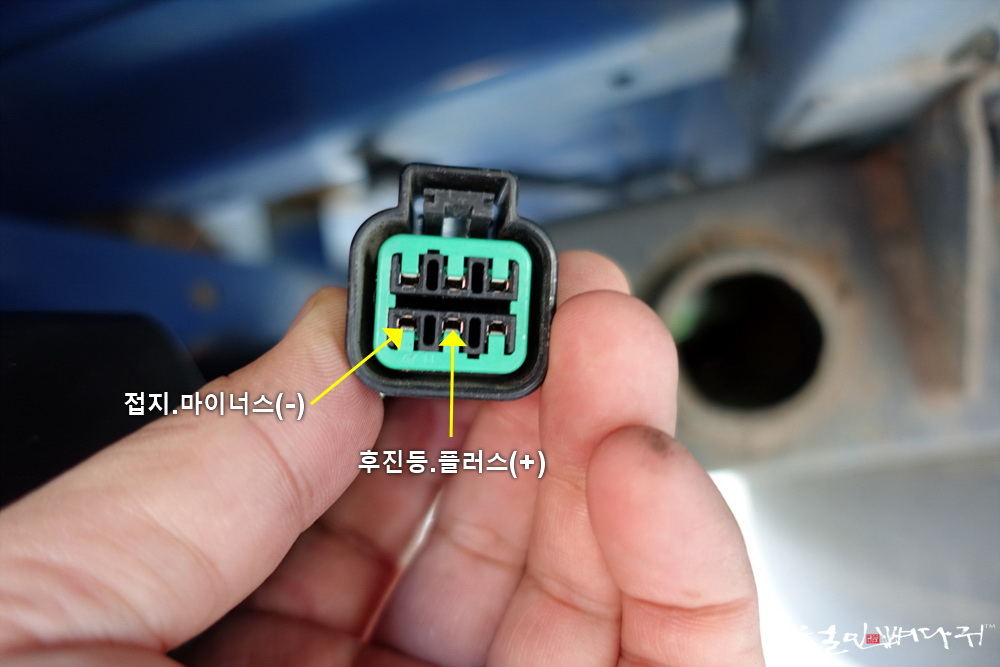

후진등/브레이크등/미등이 연결된 케이블을 분리하고,

테스터기로 후진관련 플러스(+) 배선과 공통선인 접지용 마이너스(-)를 찾았습니다.

작업할때는 기억했는데, 글 쓰는 지금은 어떤게 후진등 위치인지 모르겠네요.



알아도 작업할때는 항상 다시 체크합니다.



다른차랑 작업했을때, 사진입니다.

참고용으로 가져와서 올립니다.









번호판에 후방카메라를 잘 고정했습니다.

연장선은 7mm 통 자바라관에 넣어서 운전석까지 조수석 방향에서 적재함 아래로 이동했습니다.











선처리를 안보이게 잘 하고, 대시보드 전면 패널 위쪽을 가공해서 네비게이션으로 후방카메라 선을 올렸습니다.









정상적으로 잘 작동합니다.

후진할때 뒤를 잘 보고 사고 없이 안전운전 하라고 내가 큰형님에게 주는 선물입니다.
