더뉴카니발(2019) 2열시트 열선작업

20260425

더뉴카니발 2019년식 2 열시트에 열선이

없어서 열선을 넣은 작업을 진행했습니다.

재료는 차주가 준비했고, 나는 몇가지 필요한 공구와

작업을 도와주었고, 약 10시간 정도 걸렸습니다.



*** 왠만하면, 돈 주고 업자에게 의뢰하던가

작업하지 않고 그냥 타고 다니는 것을 추천합니다.***



시트 떼어내고, 차량에서 들어내는 것은

무겁지만 할만한데, 시트 가죽커버 벗겨내는

과정에서 시트를 정말 잘 만들었다는

생각이 들 정도로 꼼꼼하게 딴딴하게 만들어서

처음 시트 가죽 벗기는 작업이 힘들었습니다.

2개의 시트 작업을 진행했는데, 2번째 시트의

가죽커버 벗기는 작업은 좀 더 수월해지기는 했네요.



2 열시트 2개에 열선을 매립하는 작업을 하는데,

운전선, 조수석 시트도 떼어냈고,

중앙콘솔 뒤쪽 부분도 분해하는 것이 작업할 때

조금 더 편안하게 작업할 수 있었습니다.

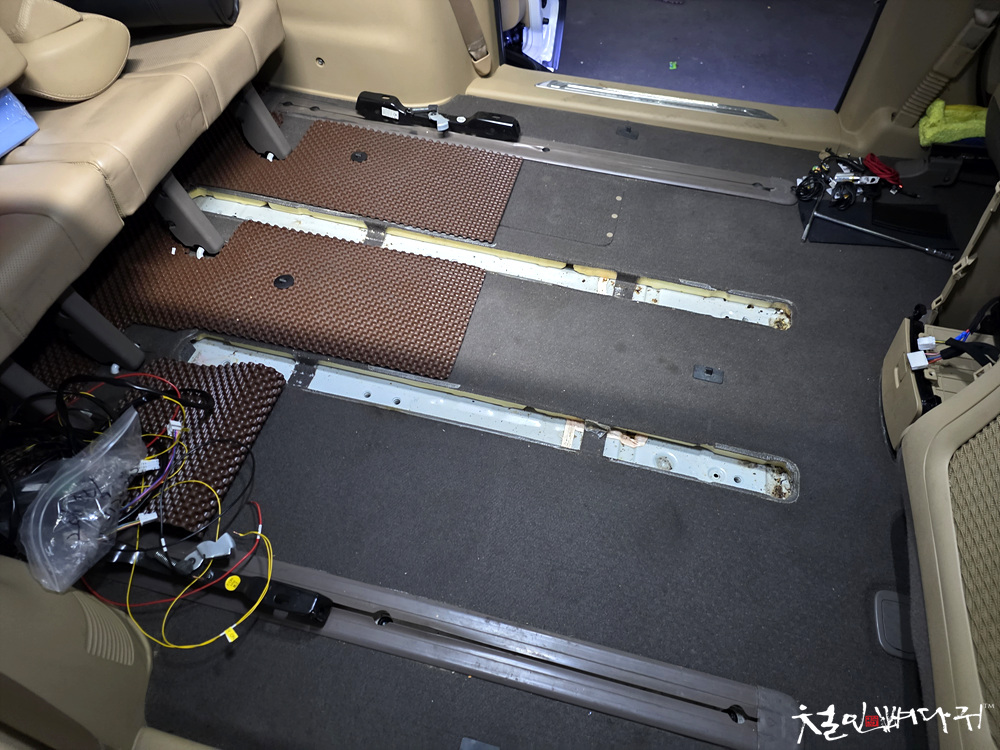

2열 시트를 떼어내고, 4개의 바닥 레일 중에

중간에 있는 2개의 레일을 분리합니다.

별렌치 55mm의 공구가 필요합니다.

시트분해는 14mm 복스알, 연장대가 필요합니다.

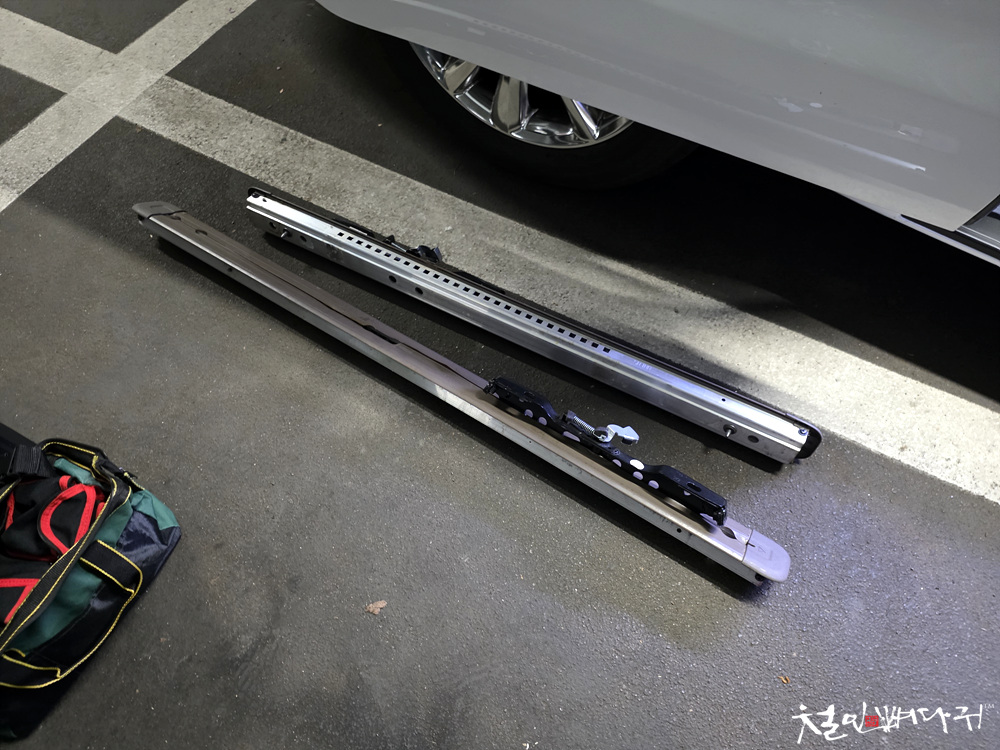

분리한 레일입니다.

레일의 길이가 서로 다릅니다.

55mm 별나사 5개로 고정되어 있습니다.

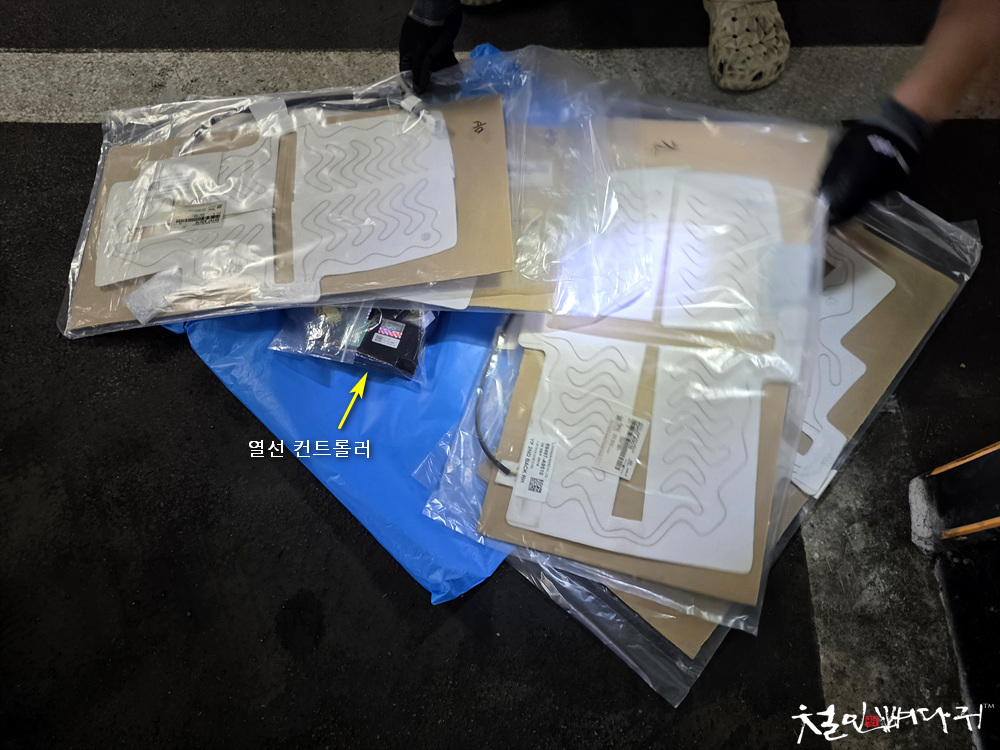

준비된 열선작업용 재료

열선컨트롤러, 열선패드 등판 2장, 엉덩이 2장.

열선 스위치, 열선배선



가죽커버를 시트에서 벗기고 그 아래에

열선시트를 부착하는 작업이 제일 어려웠습니다.



자동차 시트에는 원형의 링으로 된 호구링이라는

것으로 시트와 가죽커버를 물어서 고정해 주는

것이 있는데, 이것을 제거하고 작업이 완료되면

다시 복구해야 하는데, 호구링은 전용 공구를

사용해야 해서 야매작업으로는 케이블타이를

사용하기도 합니다.

우리도 호구링 도구가 있었지만, 더 쉽게 작업을

진행할 수 있는 케이블타이를 사용했습니다.

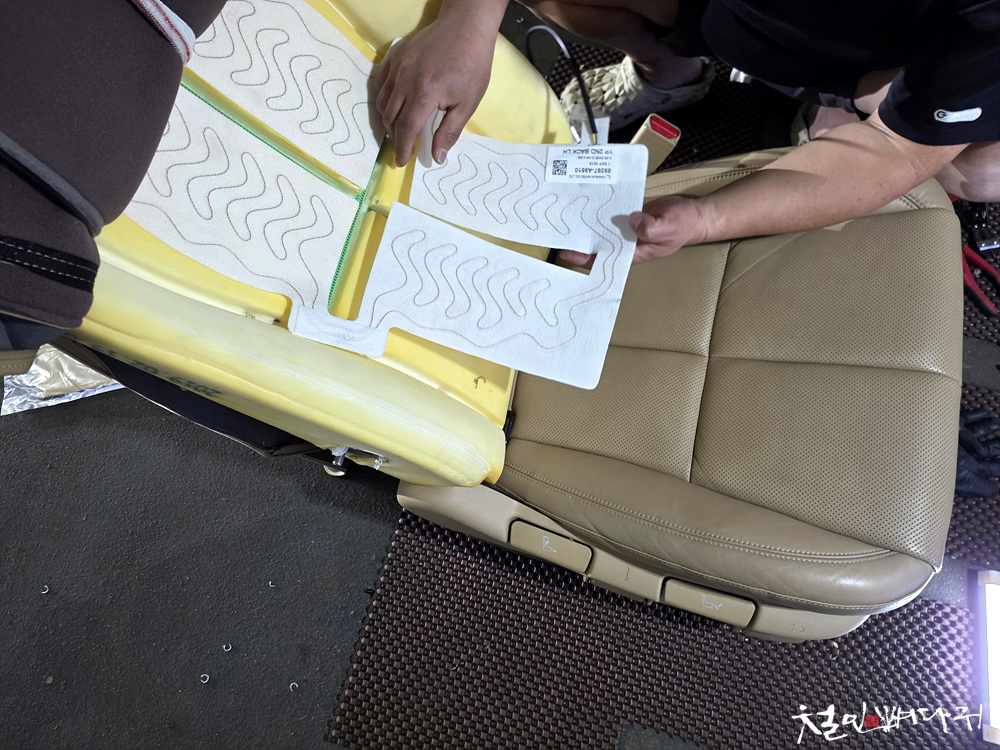

열선패드는 양면테이프가 뒤쪽에 붙어 있습니다.

원하는 위치에 부착하면 됩니다.

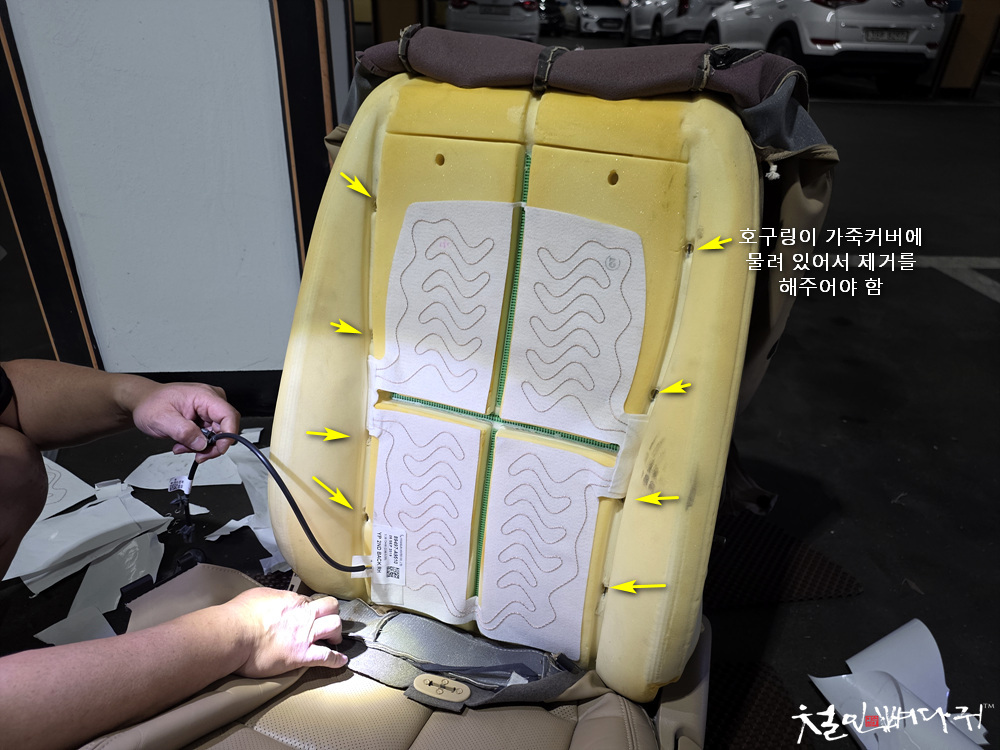

시트의 가죽커버를 벗기기 위해 호구링을

잘라내서 제거하고 열선패드 붙이고,

다시 가죽시트를 입힐 때는 호구링 대신

케이블타이로 고정해 주었고,

두 번째 시트 작업 시에는 가죽커버의 호구링을

전부 제거하지 않고, 한쪽면만 제거 후

가죽커버를 반만 열은 후에 열선패드를 부착했습니다.

부착하기가 조금 애매하기는 하지만,

가죽커버 완전히 벗기고 하는 작업보다는

시간을 줄일 수 있었습니다.



중앙콘솔의 뒤쪽을 떼어내야 작업을 이어갈 수 있습니다.

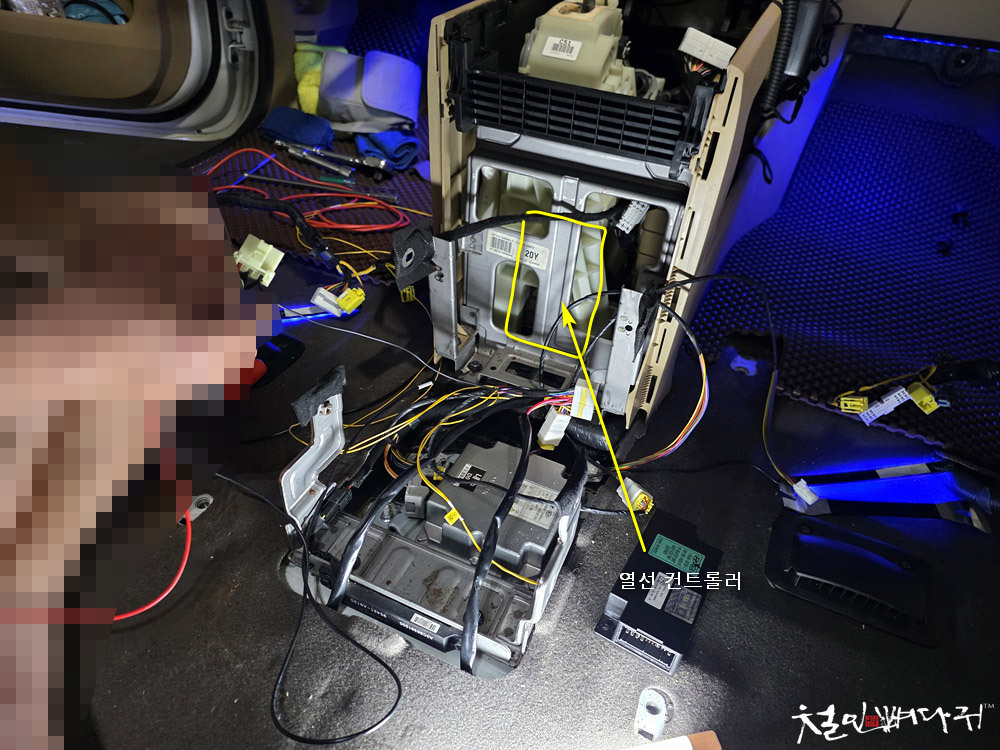

중앙콘솔 뒤쪽 분리 후, 배선 작업을 합니다.

열선시트용 컨트롤러에 연결된 키온전원, 미등전원,

스위치배선 등등, 여러 가지 배선들을 연결해 주고,



열선 컨트롤러에 연결 후, 컨트롤러를

사진의 위치에 케이블타이로 고정해 줍니다.

구조상 컨트롤러를 놓을 수 있는 효율적인 공간이

사진의 위치라고 판단됩니다.

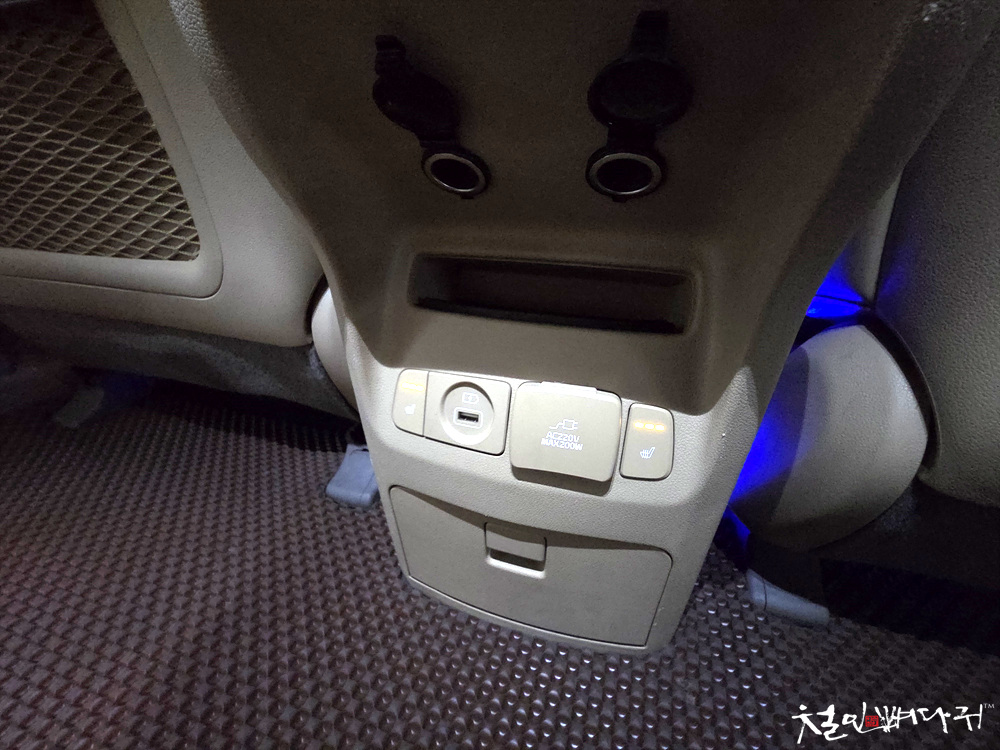

2열 시트 앞에 있는 중앙콘솔의

멍텅구리 스위치를 대체할

2열 시트 열선스위치도 바꿔 줍니다.

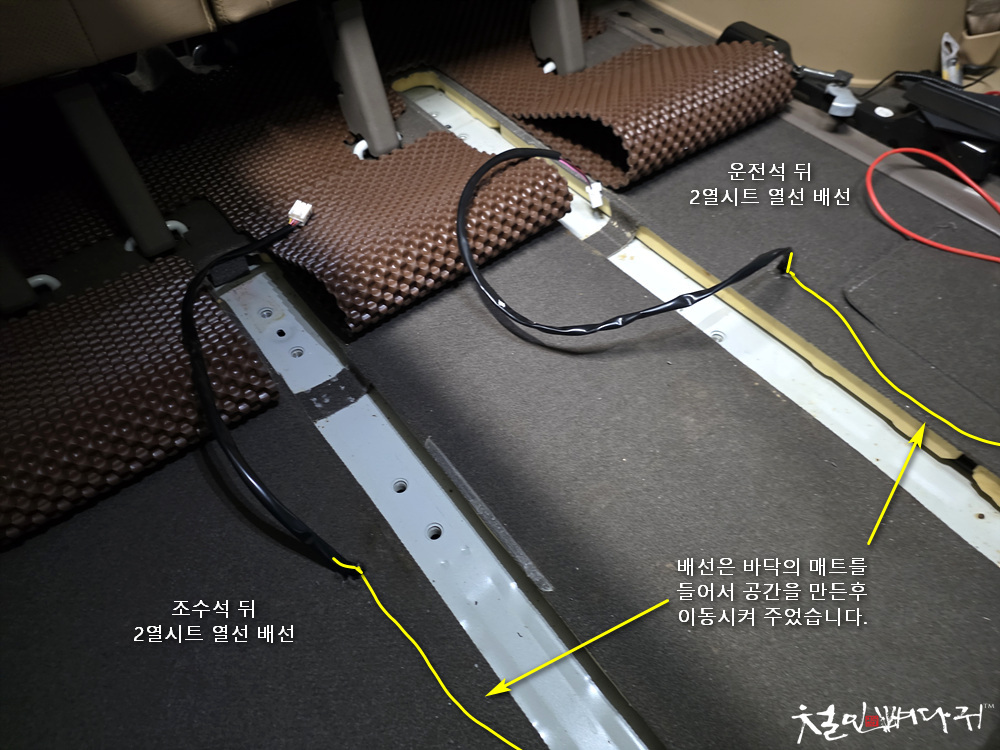

바닥의 열선배선을 각각의 시트 쪽으로

위치한 후, 구멍을 뚫어서 시트에 연결할 수

있도록 작업을 했습니다.

배선은 바닥 매트가 붙어 있지만, 들어보면

살짝 떨어져서 레일옆쪽으로 밀어 넣을 수 있습니다.

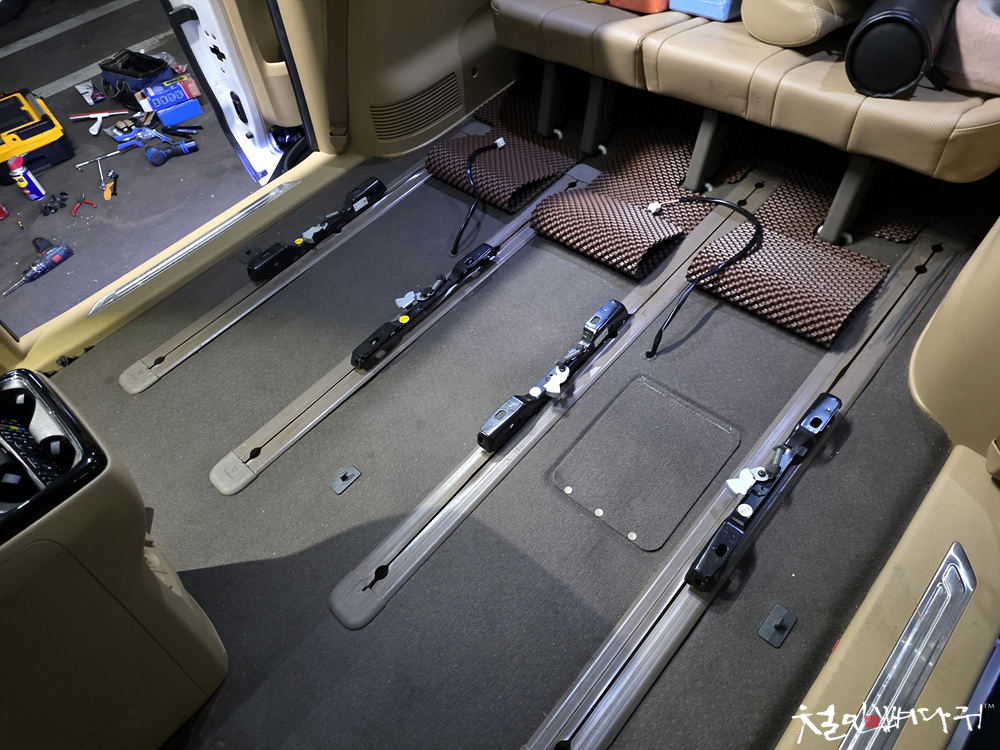

이후, 바닥레일 떼어낸 것을 원상복구 합니다.

별렌치 55mm 사용해서 잘 고정해 줍니다.



전체적인 열선시트 배선 설치는 사진처럼 구성됩니다.



마지막 작업으로 떼어내서 열선패드 부착한

시트를 다시 제 자리로 복귀시켰습니다.

레일의 위치를 가지런히 해두고,

시트들을 올려서 14mm 복스알로 시트를 고정합니다.



작업이 완료된 열선시트 배선을 시트 열선패드에

연결하는 것으로 작업이 마무리됩니다.



열선스위치 정상적으로 작동합니다.

3단계로 온도조절도 잘됩니다.



마지막 테스트는 앉아서 시트에 열선이

제대로 잘 들어오는지 확인합니다.



각각의 위치에 맞게 열선을 잘 깔았는지,

등짝, 엉덩이 쪽 열선이 잘 들어오는지,

3단계의 열선의 열이 차이가 있는지,

등등 통상적인 작동상태를 확인했습니다.



10시간의 작업시간은 많이 힘들지만,

작업된 결과물은 마음에 듭니다.



아는 형님의 더뉴카니발은 가족들과 타고 다니는

차량이라 없는 기능 채워준다고 열심인

형님을 도와 작업을 잘 마쳤습니다.
